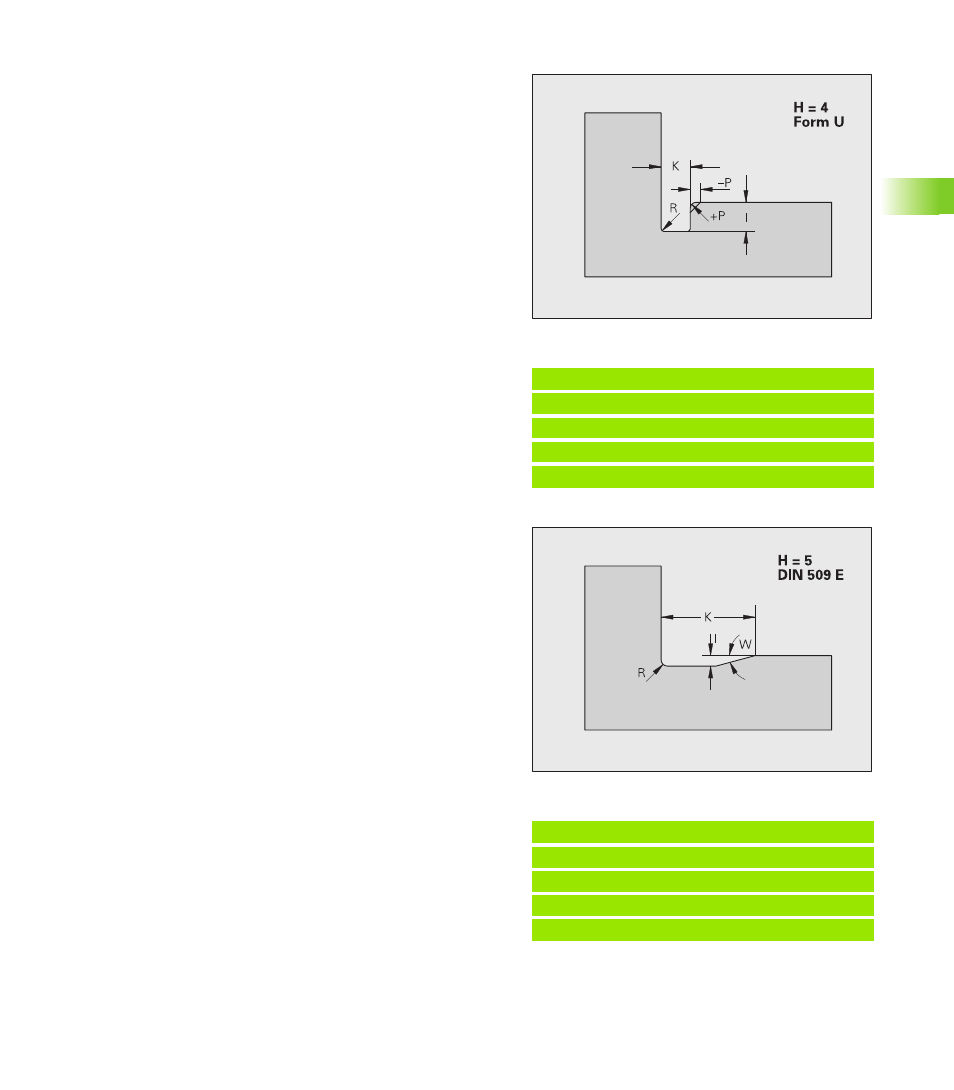

Выточка формы U (H=4)
Выточка DIN 509 E (H=0,5)
Параметр, который вы не задаете, CNC PILOT определяет в
зависимости от диаметра.
Пример: Вызов G25-Geo форма U
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H4 I2 K4 R0.4 P-0.5 [форма U]
N.. G1 X20 [торцовый элемент]
. . .
Параметры
H
Выточка формы U: H=4
I
Глубина выточки (размер радиуса)
K
Ширина выточки
R
Внутренний радиус обоих углов прорези (по умолчанию: 0)
P
Наружный радиус/фаска (умолчание: 0)
P>0: радиус скругления
P<0: ширина фаски
Пример: Вызов G25-Geo DIN 509 E
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [торцовый элемент]
. . .
Параметры
H
Выточка формы DIN 509 E: H=0 или H=5
I
Глубина выточки (размер радиуса)
K
Ширина выточки
R
Радиус выточки (в обоих углах выточки)
W
Угол выточки
