4.3 Редактор DIN PLUS

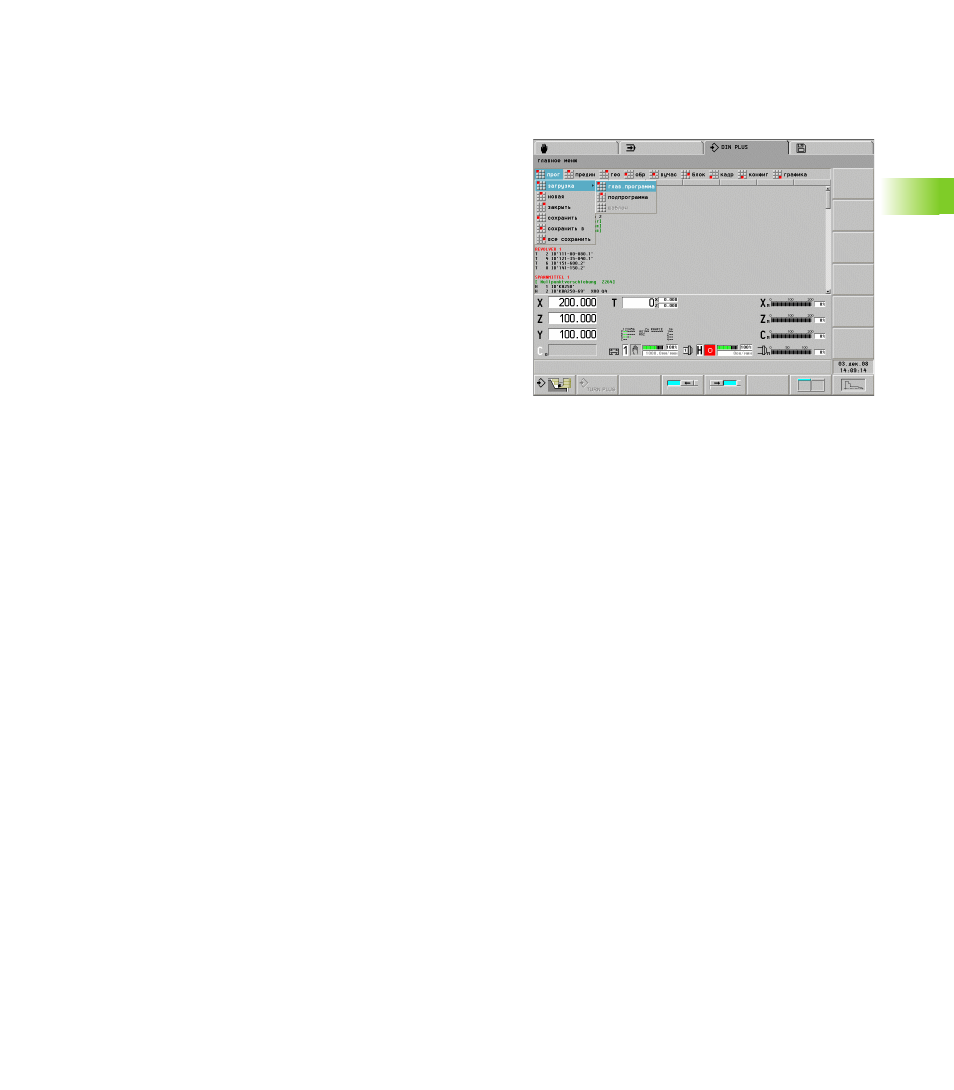

Обзор "Главное меню"
Группа меню "Прог" (Управление программированием)
содержит следующие функции для основных программ и NC-
подпрограмм:
Загрузка имеющихся NC-программ
Создание новых NC-программ
Сохранение новых или измененных NC-программ
Группа меню "Предв" (NC-программа для предв. зажима)
содержит функции обработки
заголовка программы
комплектации револьверной головки
таблицы зажимных устройств
Через пункт меню "Гео(метрия)" производится переход к
программированию контура заготовки и готовой детали. При этом
нужно выбрать макросзаготовки или установить курсор на раздел
ЗАГОТОВКА или ГОТОВАЯ ДЕТАЛЬ и перейти в меню геометрии.
Пункт меню "Обработка" вызывает подменю программирования
обработки детали. Одновременно CNC PILOT позиционирует
курсор в раздел ОБРАБОТКА.
Пункт меню "PAb" (идентификатор раздела программы)
вызывает окно выбора с индетификаторами разделов. С его
помощью в NC-программу добавляются дополнительные
идентификаторы.
Группа меню "Меню блоков" содержит функции по обработке
блоков NC-программы.
Группа меню "Кадр" содержит
функции позиционирования курсора
функции нумерации NC-кадров
функции поиска
вызов "свободного" редактирования
В группе меню "Конфиг(урация)" устанавливаются:
отключать/не отключать экран управления (вспомогательное
изображение)
конфигурация окон
размер шрифта
Дополнительно можно управлять "Настройками"
В группе меню "Графика" настраивается "графическое окно" и
активируется/деактивируется отображение контура.
