HEIDENHAIN CNC PILOT 4290 105
3.7
Контро
ль
нагр
уз
ки
Изготовление под контролем нагрузки
Определяющим фактором, осуществляется ли "производство под
контролем нагрузки", является настройка в NC-программе (G996).

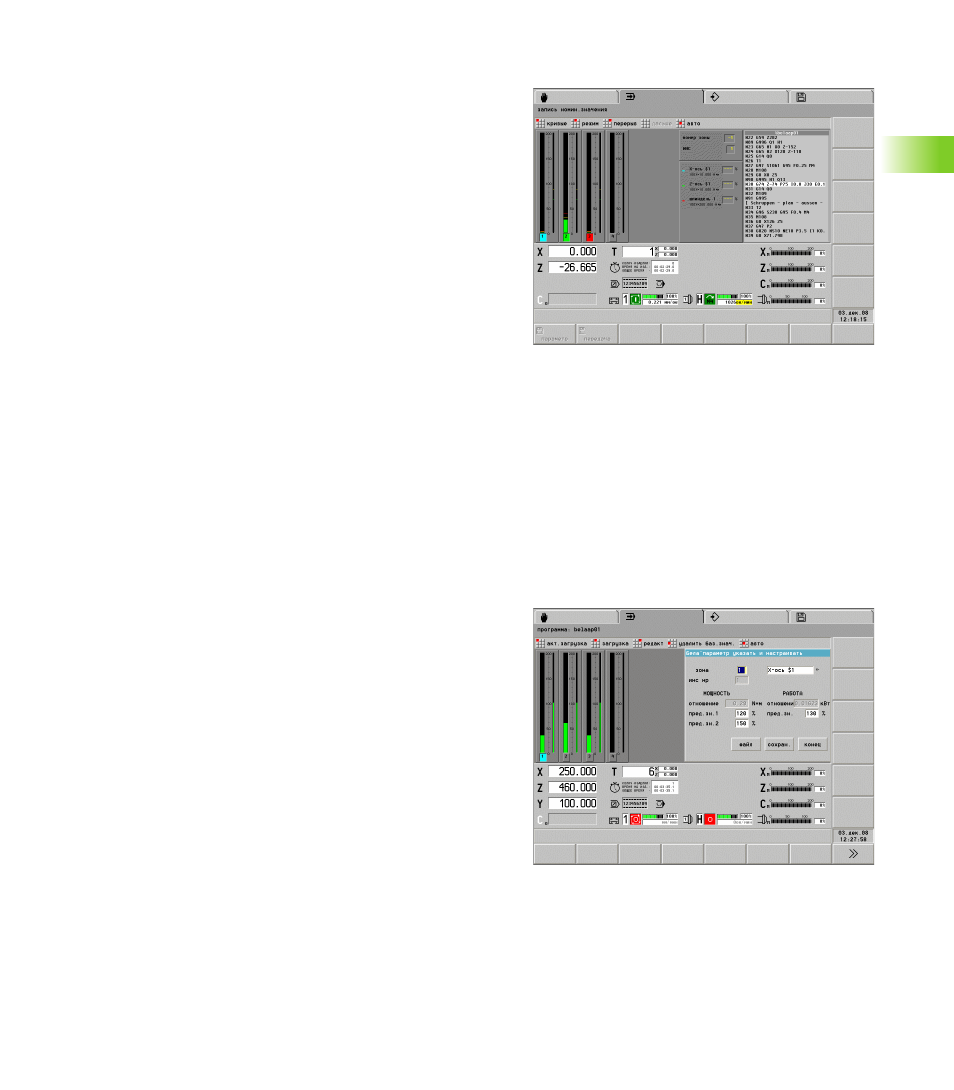

Индикация крутящих моментов и предельных значений:
U Выберите "Инди(кация) > Контроль нагрузки > Индикация"
Подменю "Контроль нагрузки > Индикация":
„ Пункт меню "Кривые"
В "Кривые 1..4" нужно назначить приводы полям ввода.
„ Линейный график: одна кривая
„ Гистограмма: до четырех столбцов
„ В "Цена деления индикатора" задается точность вывода.
Малое значение "цены деления индикатора" повышает
точность (значения: 4, 9, 19, 39 секунд на экран).
„ Группа меню "Режим"
„ Линейный график: показывает крутящий момент
относительно оси времени и предельных значений.
Предельные значения "серым цветом": не контролируемая
область (отображение путей перемещения на ускоренной
подаче).
„ Гистограмма: отображает текущий крутящий момент,
прежнюю "работу" и все предельные значения зоны контроля.
„ Пауза: останавливает отображение
„ Далее: продолжает отображение
„ Авто: назад в меню автоматического режима
Редактирование предельных значений
С помощью функции "редактор параметров контроля"
анализируется эталонная обработка и оптимизируются
предельные значения.
CNC PILOT отображает имя программы загруженных параметров
контроля в заголовке.
Выбор:
U Выберите "Инди(кация) > Контроль нагрузки > Редактирование"
Подменю "Редактор параметров контроля":
„ Тек(ущий файл) загрузить: параметры контроля выбранной
NC-программы.
„ Загрузить: выбранные параметры контроля.
„ Редактор: визуализация и редактирование предельных
параметров.
„ Удалить опорные значения: удаляет параметры контроля
отображаемой NC-программы.
„ Авто: назад в меню автоматического режима
