HEIDENHAIN CNC PILOT 4290
625
7.6
Парам
етры
обрабо
тки

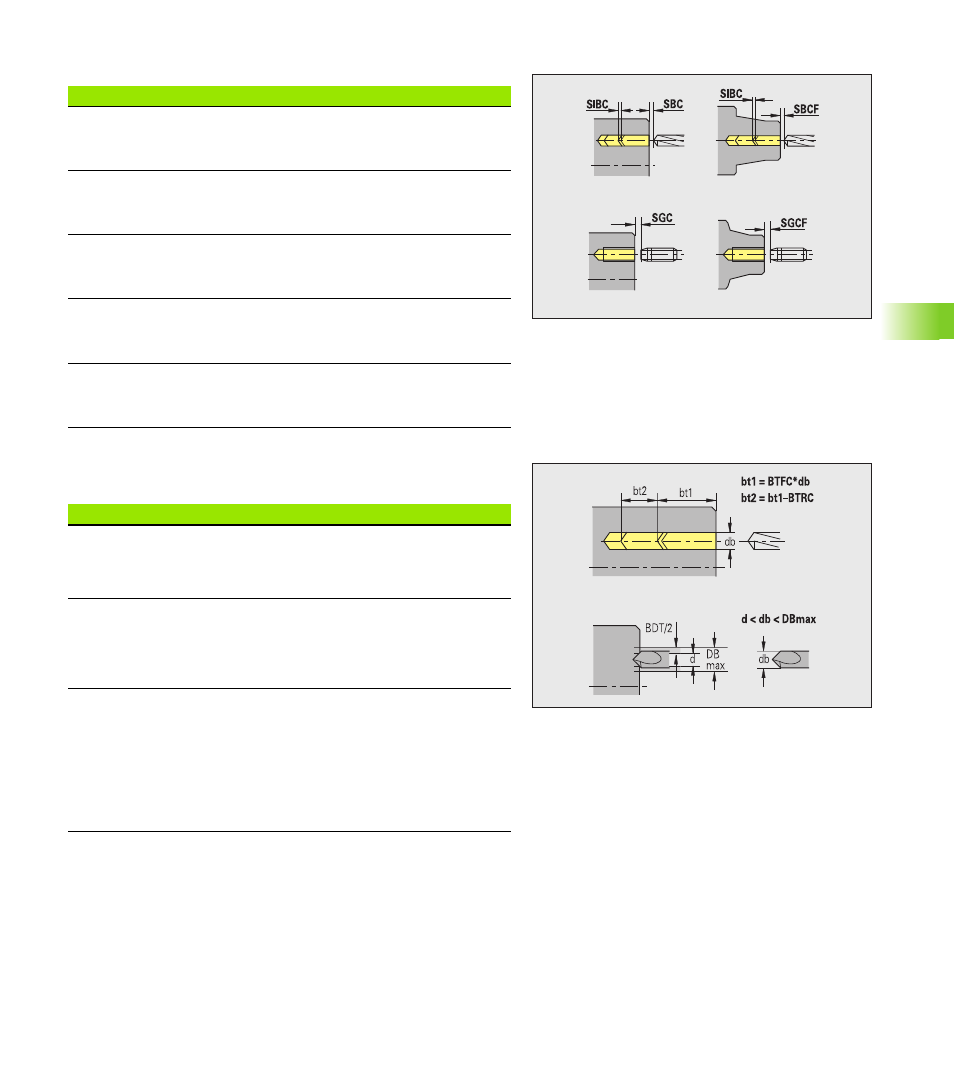

Сверление – безопасные расстояния
Сверление – обработка
Параметры действительны для сверления с помощью цикла
глубокого сверления (G74).
Безопасные расстояния
Внутреннее безопасное расстояние [SIBC]
Расстояние отвода назад при сверлении глубоких
отверстий ("B" при G74).
Приводимые сверлильные инструменты [SBC]
Безопасные расстояния на торцовой поверхности и
образующей для приводимых инструментов.
Сверлильные инструменты без привода [SBCF]
Безопасные расстояния на торцовой поверхности и
образующей для инструментов без привода.
Приводимые метчики [SGC]
Безопасные расстояния на торцовой поверхности и
образующей для приводимых инструментов.
Метчики без привода [SGCF]
Безопасные расстояния на торцовой поверхности и
образующей для инструментов без привода.
Обработка
Коэффициент глубины сверления [BTFC]
1. Глубина сверления: bt1 = BTFC * db
(db: диаметр сверления)
Уменьшение глубины сверления [BTRC]
2. Глубина сверления: bt2 = bt1 – BTRC
Дальнейшие этапы сверления соответственно
уменьшаются.
Допуск на диаметр сверла [BDT]
Для выбор сверлильного инструмента (центровка,
центровочное сверло, коническая зенковка, ступенчатое
сверло, коническая развертка).
Диаметр сверления: DBmax = BDT + d (DBmax:
максимальный диаметр сверления)
Выбор инструмента: DBmax > DB > d
