HEIDENHAIN CNC PILOT 4290 163
4.7
Эл
ем
ен
ты
фо
рм
ы
ко
н
тур
а
то
ч
е
н
и
я
Резьба (общее) G37–Geo
G37 определяет приведенные типы резьбы. Возможно
выполнение многозаходной, а также сопряженной резьбы. Резьба
сопрягается путем программирования нескольких кадров G01/
G37 друг за другом.

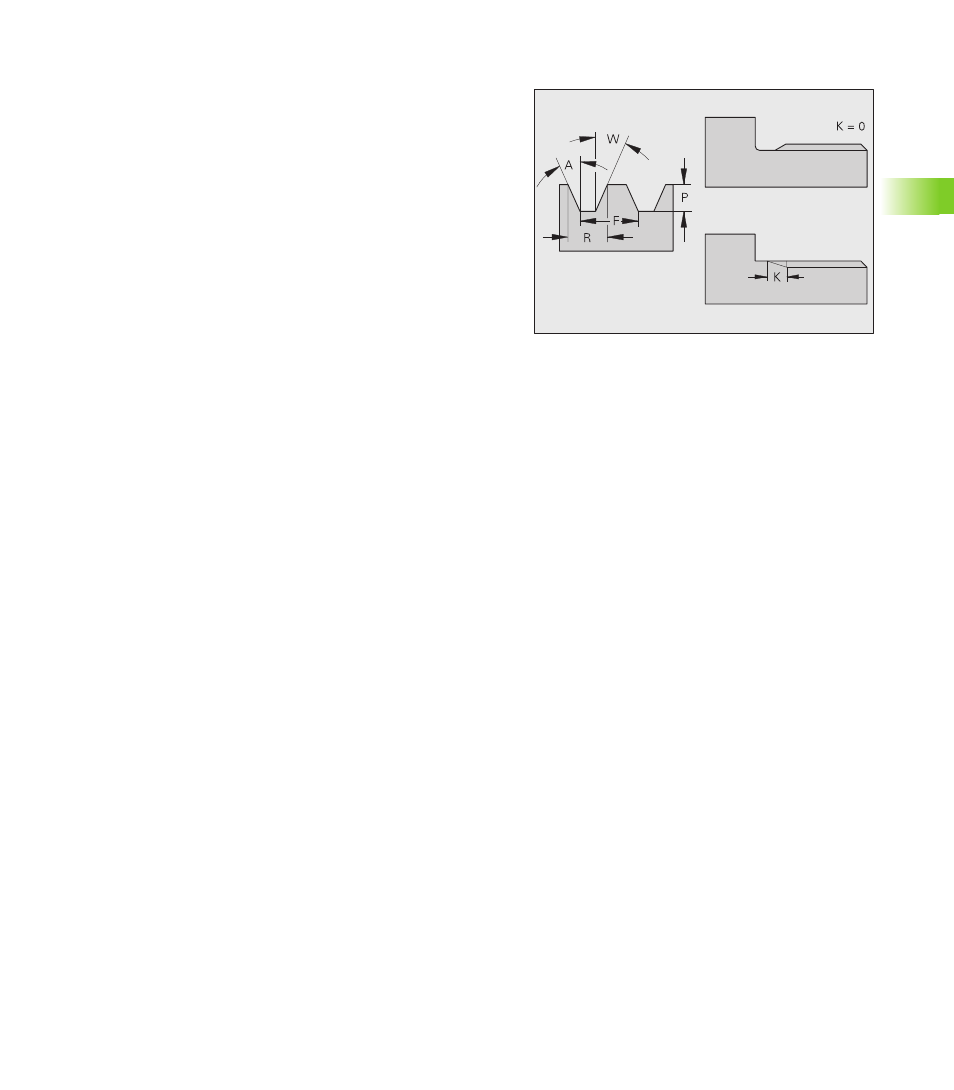

Параметры
Q
Тип резьбы (default: 1)
„ Q=1: метрическая ISO мелкая резьба (DIN 13 часть 2,
ряд 1)
„ Q=2: метрическая ISO резьба (DIN 13 часть 1, ряд 1)
„ Q=3: метрическая ISO конусная резьба (DIN 158)
„ Q=4: метрическая ISO мелкая коническая резьба
(DIN 158)
„ Q=5: метрическая ISO трапециевидная резьба (DIN 103
часть 2, ряд 1)
„ Q=6: плоская метр. Трапециевидная резьба (DIN 380
часть 2, ряд 1)
„ Q=7: метрическая упорная резьба (DIN 513 часть 2,
ряд 1)
„ Q=8: цилиндрическая круглая (DIN 405 часть 1, ряд 1)
„ Q=9: цилиндрическая резьба Whitworth (DIN 11)
„ Q=10: коническая резьба Whitworth (DIN 2999)
„ Q=11: трубная резьба Whitworth (DIN 259)
„ Q=12: нестандартная резьба
„ Q=13: UNC US-крупная резьба
„ Q=14: UNF US-мелкая резьба
„ Q=15: UNEF US-особо мелкая резьба
„ Q=16: NPT US-коническая трубная резьба
„ Q=16: NPT US-коническая трубная резьба Dryseal
„ Q=18: NPSC US-цилиндрическая трубная резьба с СОЖ
„ Q=18: NPSC US-цилиндрическая трубная резьба без
СОЖ
F Шаг резьбы
„ требуется для Q=1, 3..7, 12
„ для других типов резьбы F определяется на основании
диаметра, если не было запрограммировано.
P Высота профиля резьбы – вводить только для Q=12
K Длина захода резьб без резьбовой выточки (умолчание: 0)
D Опорная точка (умолчание: 0)
„ D=0: заход резьбы на конце элемента привязки
„ D=0: заход резьбы на начале элемента привязки
