DIN PLUS

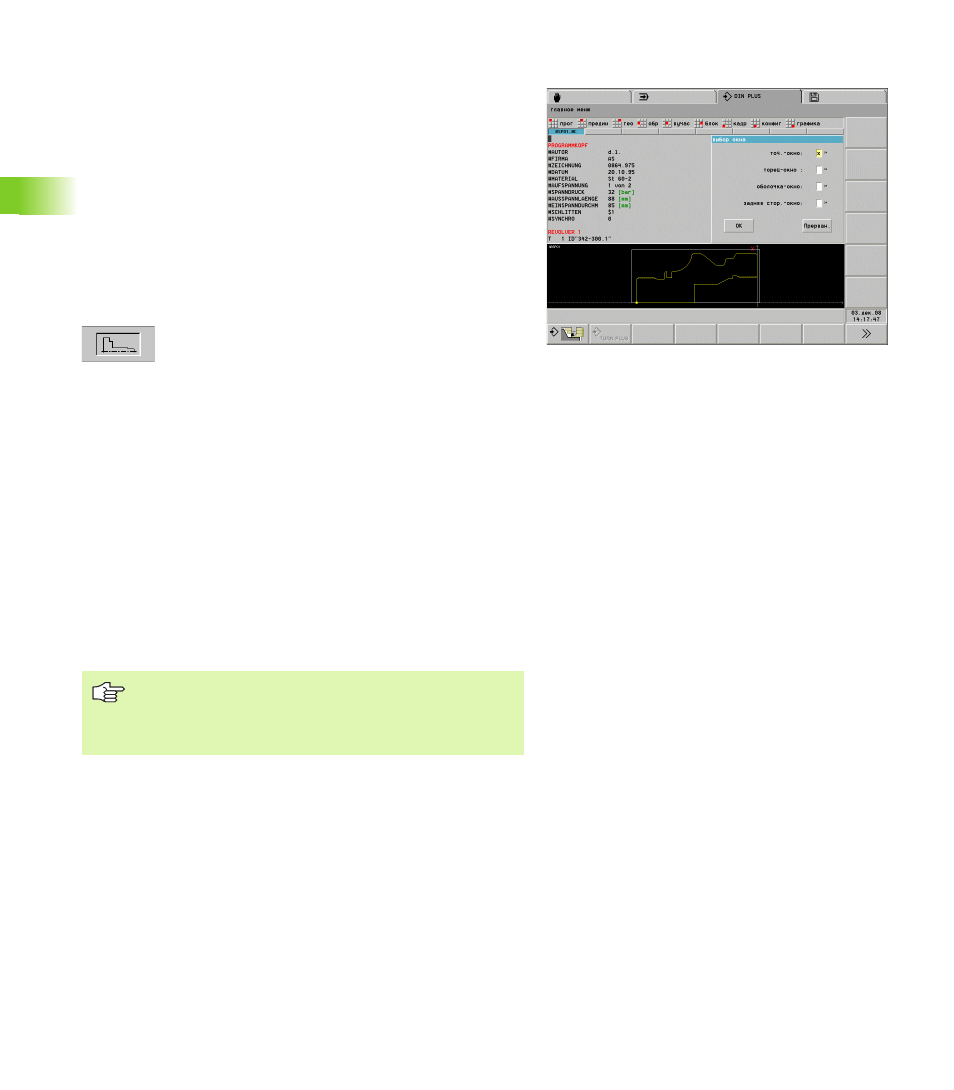

Графическое окно
Во время программирования CNC PILOT показывает
запрограммированные контуры максимум в двух графических
окнах.
Выбор графических окон:
U
Выберите в главном меню "Графика > Окно“
U
Отметьте желаемые окна
Для активации отображения контура/для актуализации
контура:
В главном меню:
U
выберите "Графика > Графика ВКЛ“
В подменю:
U
нажмите Softkey, или
U
выберите "Графику"
Для активации индикатора станка:
U
выберите в главном меню "Графика > Графика
ВЫКЛ"
Указание по графическому окну:
начальная точка контура точения отмечена "небольшой
клеточкой".
Если курсор находится на кадре "заготовки или готовой детали",
то соответствующий элемент контура помечен красным цветом,
и отображается направление описания.
При программировании циклов обработки можно использовать
отображаемый контур для выявления отсчетных точек кадра.
При прорисовке контуров образующей поверхности CNC PILOT
исходит из основания образца (опорный диаметр для
ОБРАЗУЮЩЕЙ).
Дополнения/изменения контуров учитываются лишь
при повторном нажатии ГРАФИКА.
Условием для "отображения контура" являются
однозначные номера NC-кадров!
