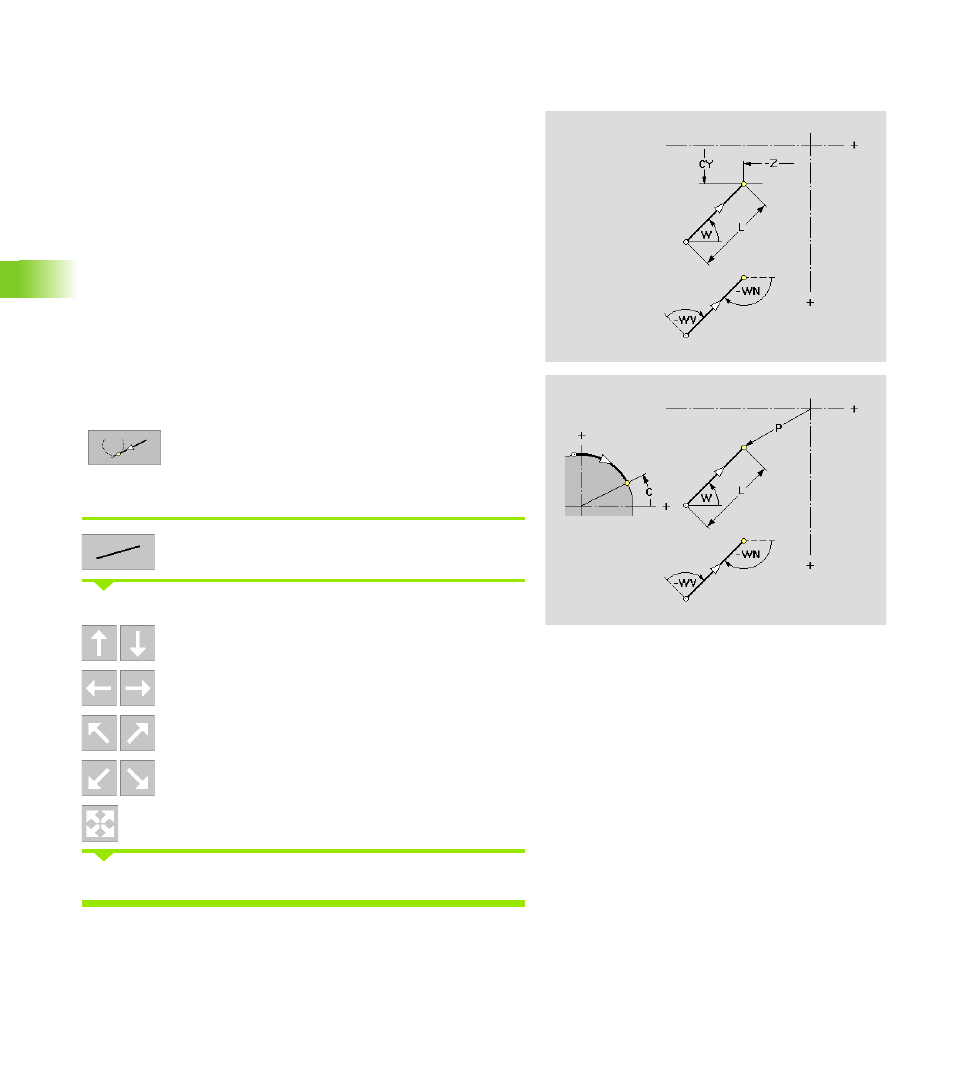

Поверхность образующей: линейный
элемент
Функция определяет линейный элемент в контуре поверхности
образующей.
Определение линейного элемента:
Вызовите меню участков
Выберите направление линейного элемента:
Вертикальный участок
Горизонтальный участок
Угловой участок
Угловой участок
Участок в произвольном направлении
Задайте размеры участка и переход к следующему элементу.
Параметры
Z
Конечная точка отрезка
P
Конечная точка отрезка – полярно
CY
Конечная точка отрезка – угол как "размер отрезка"
C
Конечная точка отрезка – угол
W
Угол участка (привязка: см. вспомогательный рисунок)
WV
Угол против часовой стрелки от предыдущего элемента.
Дуга в качестве предыдущего элемента: угол к
касательной
WN
Угол против часовой стрелки от последующего элемента.
Дуга в качестве последующего элемента: угол к
касательной
L
Длина элемента
Плавный/не плавный: задайте переход к
следующему элементу контура
