Торцевая или задняя сторона: круглая
канавка

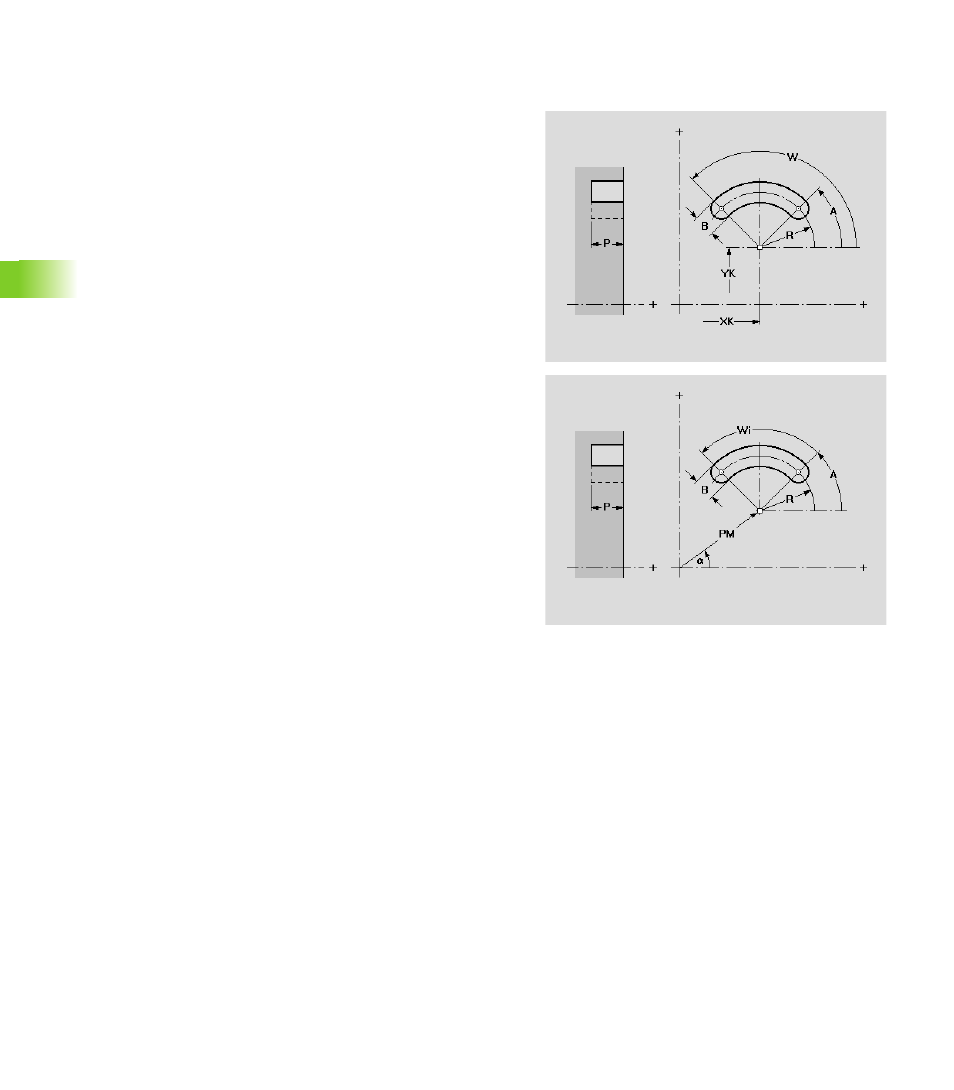

Функция определяет круглкю канавку на торцевой/задней
стороне.
Параметры
XK
Центр в декартовых координатах
YK
Центр в декартовых координатах
a
Центр в полярных координатах (опорный угол:
положительная ось XK)
PM
Центр в полярных координатах
A
Стартовый угол (начальная точка) канавки (привязка: ось
XK)
W
Конечный угол (конечная точка) канавки (привязка: ось
XK)
R
Радиус изгиба (привязка: контур центра канавки)
B
Ширина канавки
P
Глубина фигуры
