1.5 Размеры инструмента
Для позиционирования осей и рассчета компенсации радиуса
кромок, для рассчета распределения резания в циклах и т.д. CNC
PILOT требует данные об инструменте.

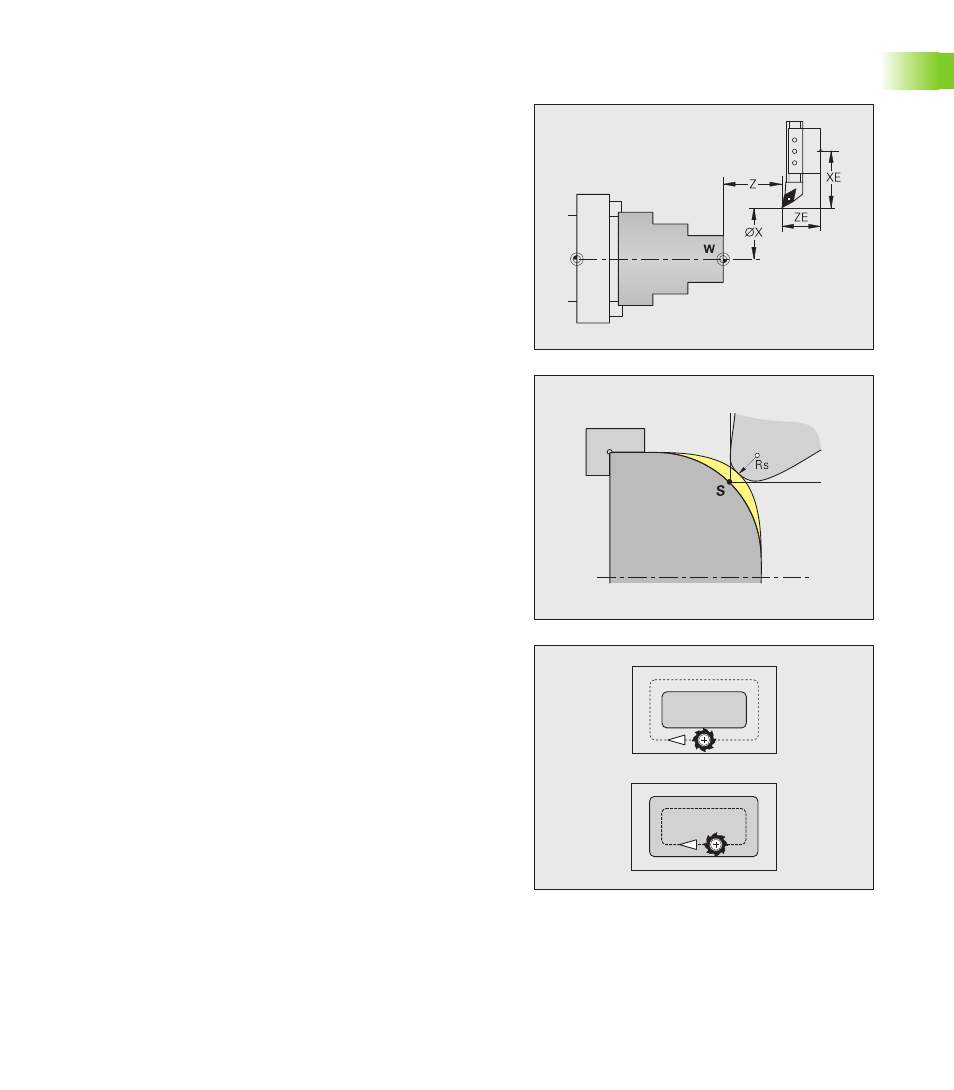

Длина инструмента: запрограммированные и отображаемые
значения позиции относятся к расстоянию наконечника
инструмента – нулевой точке заготовки. В системе известно
только абсолютное положение инструментального суппорта
(салазок). Для определения и индикации позиции вершины
инструмента CNC PILOT требует размеры XE и ZE, а для
обработки по оси Y дополнительно размер по Y.
Коррекция инструмента: режущая кромка инструмента
изнашивается при резании. Для компенсации этого износа CNC
PILOT вводит значения коррекции. Значения коррекции
прибавляются к длине.
Коррекция на радиус режущей кромки (SRK): токарные
инструменты имеют определенный радиус наконечника
инструмента. Из-за этого при обработке конусов, фасок и
окружностей появляются неточности, которые компенсируются
радиусом кромки.
Запрограммированные траектории перемещения привязаны к
теоретической вершине режущей кромки S. SRK рассчитывает
новый путь перемещения, эквидистанту, для компенсации этой
ошибки.
Коррекция на радиус фрезы (FRK): при обработке
фрезерованием наружный диаметр фрезы является решающим
для создания контура. Без FRK центр фрезы является точкой
привязки при перемещениях. FRK рассчитывает новый путь
перемещения, эквидистанту, учитывающий радиус фрезы.
