HEIDENHAIN CNC PILOT 4290
555
6.15
Ав
то
м
атиче
ская
генерация
плана
рабо
ты
(AAG)
6.15 Автоматическая генерация
плана работы (AAG)
AAG генерирует рабочие блоки плана работы согласно
заданному в "последовательности обработки" порядку.
Параметры обработки определяют подробности обработки.
TURN PLUS автоматически определяет все элементы рабочего
блока. Продоложите имеющуюся частичную обработку с
помощью AAG. "Последовательность обработки" задается с
помощью редактора последовательности обработки.
Если анализ контура не может распознать детали обработки, то
TURN PLUS задает параметры по умолчанию. Вы получаете
информационное "предупреждение", но можете не
предпринимать никаких действий.
TURN PLUS моделирует обработку в контрольной графике. На
процесс и изображение контрольной графики можно влиять в
конфигурации (смотри "Конфигурация контрольной графики" на
странице 573) или настройкой с помощью Softtkey (смотри
"Управление контрольной графикой" на странице 571).
Генерация плана работы
Учитывайте перед генерацией плана работы:
Рекомендуется зажимание заготовки. В качестве альтернативы
TURN PLUS предполагает определенные форму/длину
зажимания и соответствующим образом настраивает
ограничение резания.
Стратегия смены инструмента определяется в "WD" (параметр
обработки 2). Задайте "TURN PLUS-собственную комплектацию
револьверной головки" перед стартом AAG.
Полная генерация плана работы

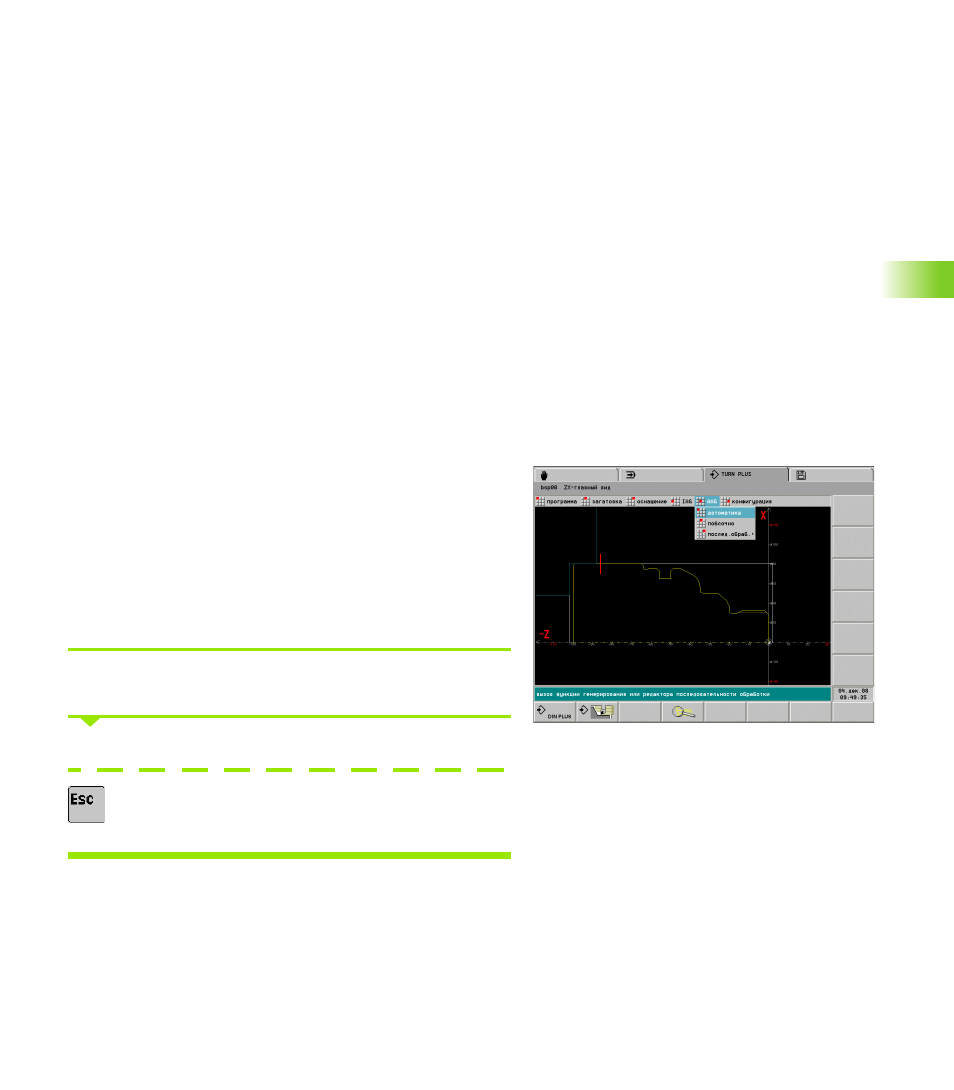

Выберите "AAG > Автоматически". TURN PLUS генерирует
рабочие блоки и показывает их в контрольной графике.
После генерации можно принять или отказаться от плана работы.
Нажатие клавиши ESC: генерация прерывается.
Созданные до этого момента рабочие блоки
сохраняются.
