HEIDENHAIN CNC PILOT 4290
153
4.6
Основные
эл
ем
ен
ты
ко
н
тур
а
то
ч
е
н
и
я
Дуга окружности контура точения G12-/G13-Geo
G12/G13 определяет дугу окружности в контуре точения с
простановкой абсолютных размеров центра окружности.

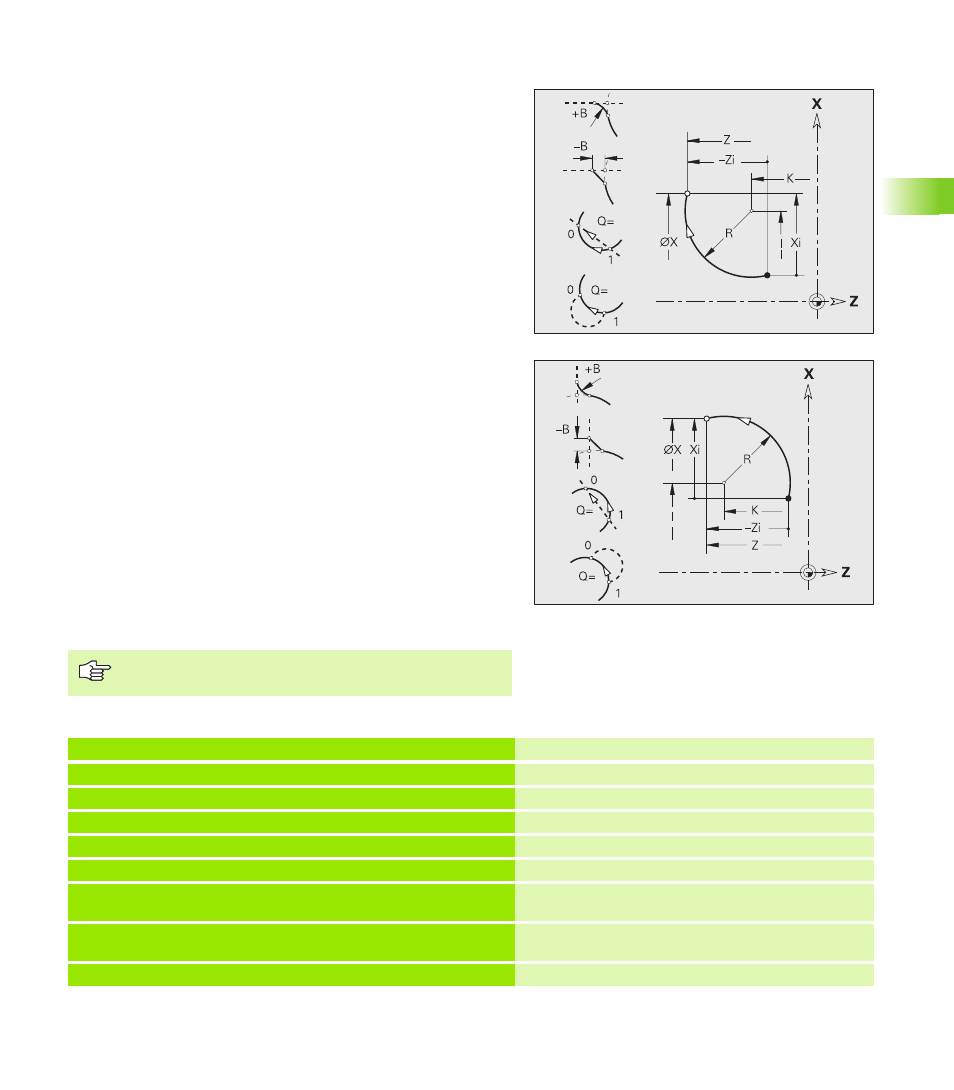

Направление точения (см. вспомогательный рисунок):
G12: по часовой стрелке
G13:против часовой стрелки
Пример: G12-, G13-Geo
Параметры
X
Конечная точка элемента контура (диаметральный размер)
Z
Конечная точка элемента контура
I
Центр (размер радиуса)
K
Центр
R
Радиус
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
E
Специальная подача для фаски/скругления в цикле
чистовой обработки (умолчание: 1)
Специальная подача = активная подача * E (0 < E <= 1)
Программирование X, Z: абсолютно, в приращениях,
с самоудержанием или "?"
. . .
ГОТОВАЯ ДЕТАЛЬ
N1 G0 X0 Z-10
. . .
N7 G13 XI-15 ZI15 R20
Целевая точка в приращениях и радиус
N8 G12 X? Z? R15
Известен только радиус
N9 G13 X25 Z-30 R30 B10 Q1
Скругление с переходом и выбор точки
пересечения
N10 G13 X5 Z-10 I22.3325 K-12.584
Центральная точка и центр в абсолютных
размерах
. . .
