HEIDENHAIN CNC PILOT 4290
143
4.4
Идентификат
о
р
ра
здела
программы
Применение списка инструмента
Начиная с версии ПО 625 952-04:
В режиме работы станка можно скопировать заданный список
инструментов в NC-программу:
U
Поместите курсор в поле программы (РЕВОЛЬВЕР 1,
РЕВОЛЬВЕР 2, ДИСКОВЫЙ МАГАЗИН, ...)
U
Выберите в главном меню "Нача(ло) > Список“.
CNC PILOT скопирует соответствующий список револьверов в
NC-программу. Если инструменты уже были внесены, то после
соответсвующего вопроса они будут удалены.
Непосредственное редактирование комплектации
револьверной головки
Расширенное описание инструмента:
U
Нажмите клавишу "Расширенный ввод“ (диалоговое окно
„Инструмент“). Редактор откроет диалоговое окно "Тип
инструмента".
U
Задайте тип инструмента. Редактор откроет диалоговое окно
выбранного типа инструмента.
U
Введите данные инструмента (данные соответствуют первому
диалоговому окну базы данных инструмента).
Простое описание инструмента:
U
Нажмите клавишу "Простой инстр.“ (диалоговое окно
„Инструмент“). Редактор откроет диалоговое окно "Тип
инструмента".
U
Задайте тип инструмента. Редактор откроет диалоговое окно
"Инструмент".
U
Введите данные инструмента.
Простые инструменты
Диалоговое
окно
NC-
прогр.
Значение
Тип
инструмента
WT

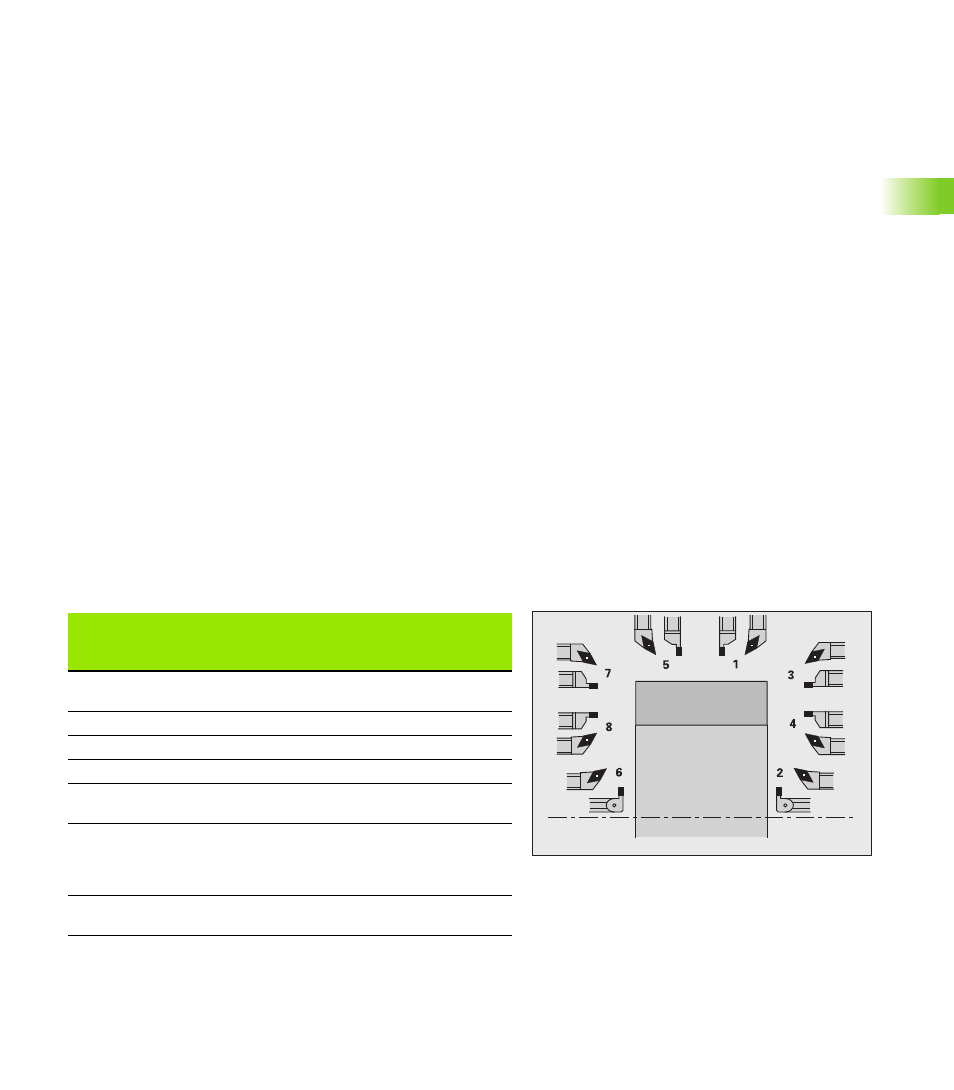

Тип инструмента и направление
обработки (см. рисунок).
Размер X (xe)
X
Регулировочный размер
Размер Y (ye)
Y
Регулировочный размер
Размер Z (ze)
Z
Регулировочный размер
Радиус R (rs)
R
Радиус режущей кромки у
токарных инструментов
Шир.кром. В
(sb)
B
Ширина режущей кромки у
отрезных инструментов и
инструментов с грибообразной
ручкой
Диам. I (df)
I
Диаметр фрезерования или
сверления
