Страница 572: 16 контро льная графика
572
6.16
Контро
льная
графика

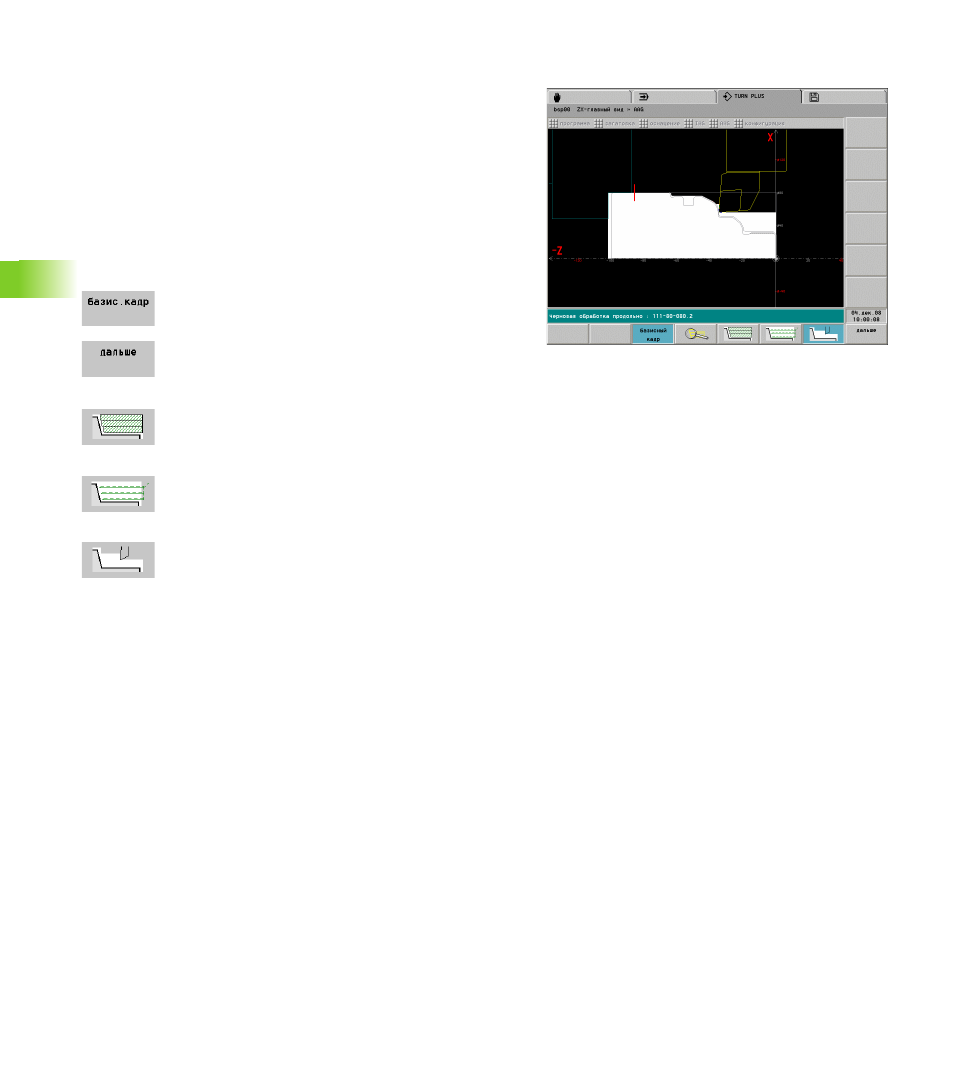

Управление контрольной графикой
Изображение перемещений инструментов и режима
моделирования настраивается в конфигурации (смотри
"Конфигурация контрольной графики" на странице 573) или с
помощью Softkey.
Размер окна
При нескольких окнах на экране:
U
Нажмите клавишу ".". Контрольная графика переключается
между режимами "Окно максимального размера" и
"Многоконное изображение".
Процесс контрольной графики
U
Softkey активно: TURN PLUS останавливается
после каждой траектории перемещения
U
Выполнение следующего перемещения
Изображение перемещений
U
След резца: изображает пройденную "режущей
областью" инструмента плоскость в
заштрихованном виде.
U
Изображение линий: изображает пути подачи с
помощью протяженной линии (эталон:
теоретическая вершина режущей кромки).
U
Графика стирания: "срезает" (стирает)
пройденную "режущей областью" инструмента
плоскость.
