Калькулятор
Для стандартных вычислений, вычислений допусков посадки и
диаметра отверстия под внутреннюю резьбу можно использовать
калькулятор.
Проведение расчетов:
U
Установите курсор в поле ввода диалогового окна
U
Вызовите калькулятор. Применяется значение
поля ввода.
U
Проведение расчетов
U
"OK" деактивирует калькулятор с применением значения
U
"Прерывание" деактивирует калькулятор без применения
значения
Указания по использованию:
Выбирайте и активируйте функции вычисления/поля ввода с
помощью клавиш управления курсором или с помощью мыши.
Вычислительные функции (SIN, возведение в квадрат и т.д.)
применяются к "отображаемому значению".

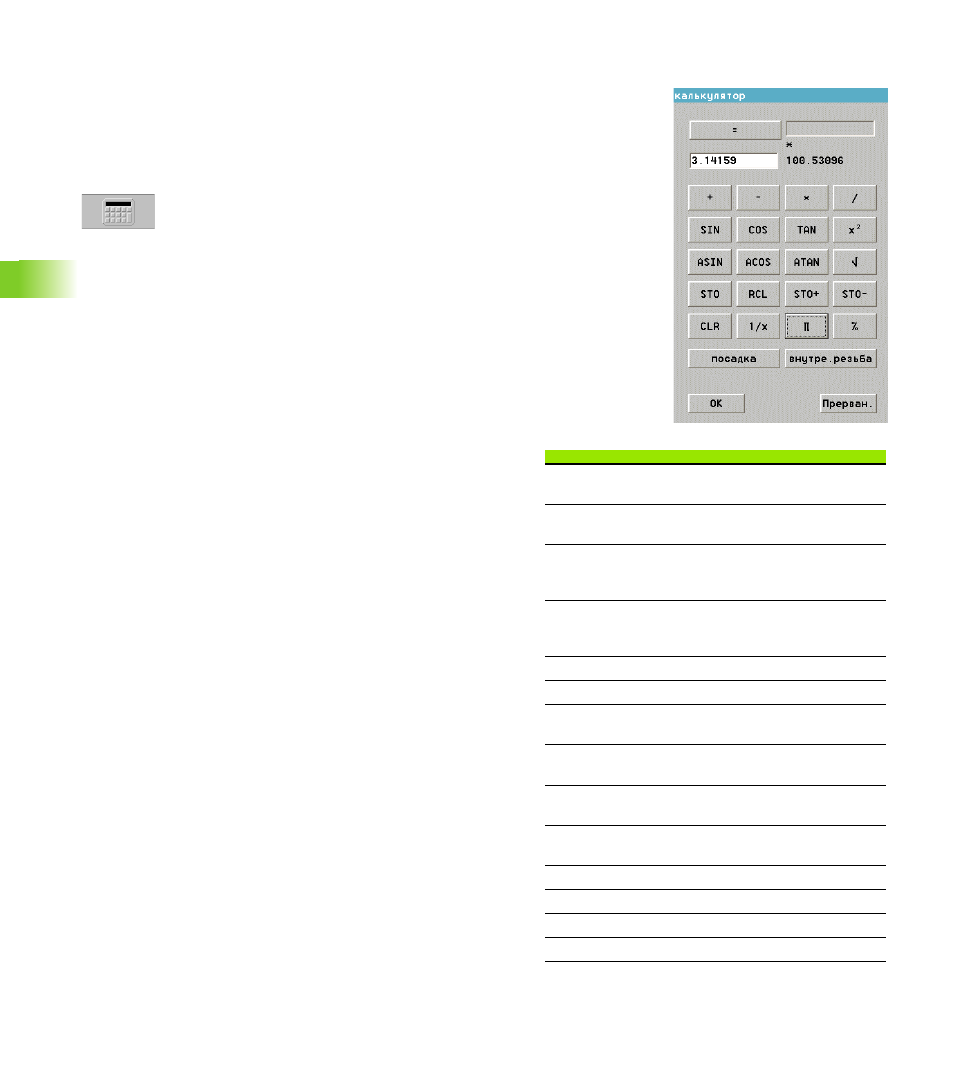

Отображения:
Отображаемое значение (под "=")
Сохраненное значение (справа от "=")
Арифметическая операция и промежуточный результат
(справа, рядом с отображаемым значением)
Посадку вычислить (вычисляет средний допуск посадки):
U
Ввод номинального диаметра
U
Нажмите "Посадка".
U
Введите данные посадки (диалоговое окно "Посадка")
U
Нажмите "OK". Калькулятор применяет "средний допуск" в
качестве отображаемого значения.
Диаметр отверстия для внутренней резьбы, вычислить (диаметр
вычисляется на основании данных резьбы):
U
Нажмите на опцию "Внутренняя резьба"
U
Введите данные резьбы (диалоговое окно "Внутренняя резьба")
U
Нажмите "OK". Калькулятор вычислит диаметр отверстия для
внутренней резьбы и выведет его на индикатор.
Функции калькулятора
=
Проведение вычисления;
отображение результата
+,-,*,/
Основные арифметические
действия
SIN,
COS,
TAN
Тригонометрические функции
ASIN,
ACOS,
ATAN
Обратные тригонометрические
функции
X²
Возведение в квадрат
÷
Корень из
STO
Сохранение отображаемого
значения
STO+
Прибавление отображаемого
значения к содержимому памяти
STO–
Вычитание отображаемого значения
из содержимого памяти
RCL
Вывод содержимого памяти на
индикатор
CLR
Очистка индикатора
1/Х
Обратная величина
p
Число пи (3,14159)
n %
Вычисление процентов
