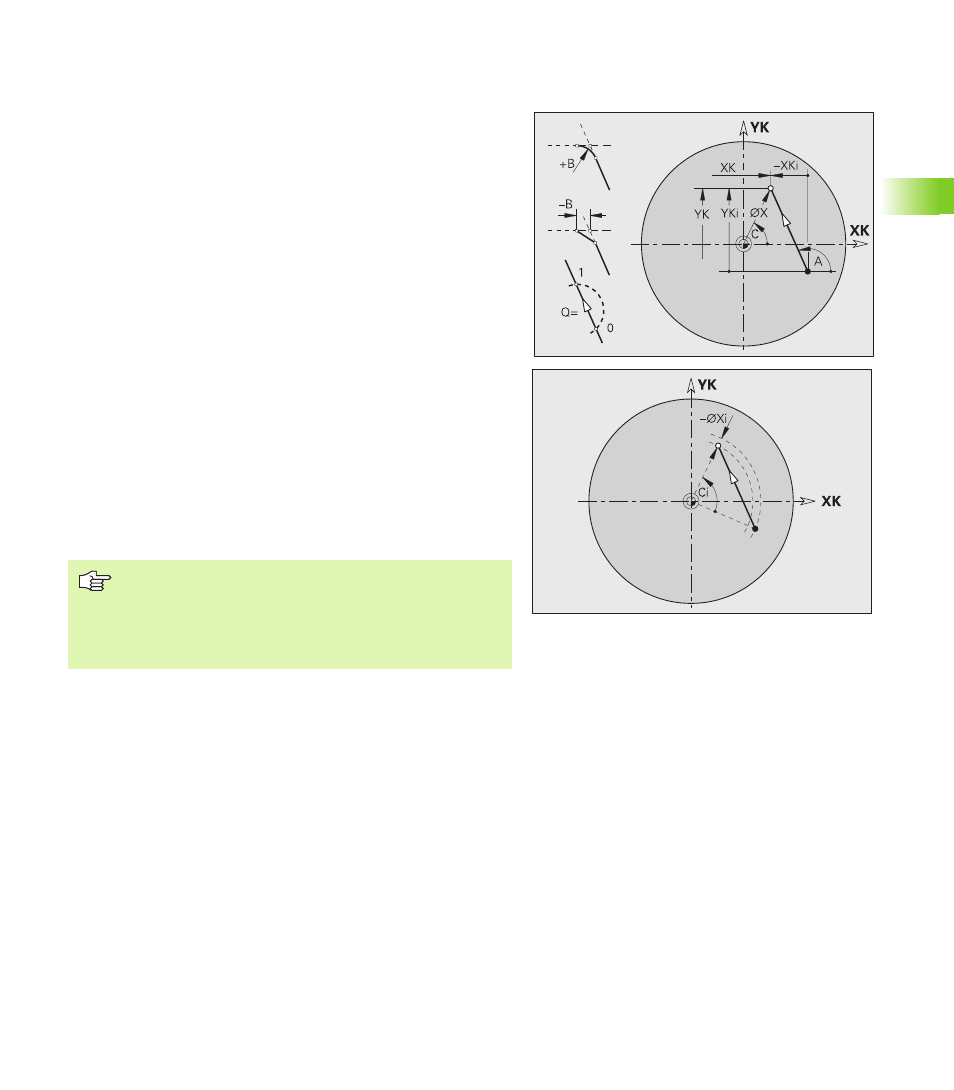

Отрезок контура торцовой/задней стороны
G101-Geo
G101 определяет отрезок в контуре торцовой или задней
стороны.
Параметры
X
Конечная точка в полярных координатах (диаметральный
размер)
C
Конечная точка в полярных координатах (угловой размер)
XK
Конечная точка в декартовых координатах
YK
Конечная точка в декартовых координатах
A
Угол к положительной оси XK
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
Q
Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
Программирование
X, XK, YX: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
