HEIDENHAIN CNC PILOT 4290
79
3.4
Функции
настройки

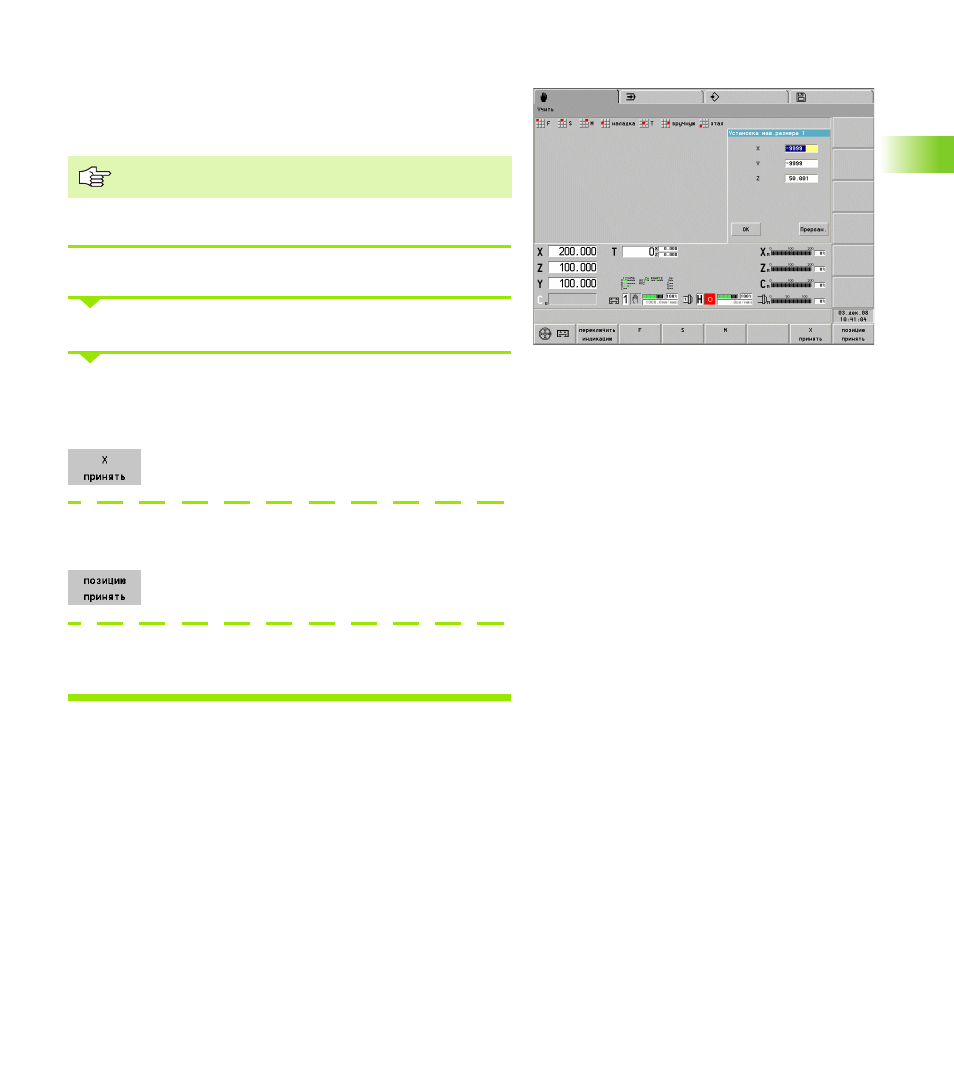

Настройка размеров станка
Функция учитывает размеры станка 1..9 и "настроенные оси" по
размеру. Размеры станка можно использовать в NC-программах.
Размеры станка хранятся в MP 7.
Задание размеров станка
Выберите "Настройки > Размеры станка"
Введите "номер размера станка"
Проведите контактное измерение отдельного размера станка
Выберите поле ввода.
Переместите ось на "позицию".
Примените позицию оси в качестве размера
станка (или позицию Y или Z).
Проведите контактное измерение всех размеров станка
Переместите суппорт на "позицию".
Примените все позиции осей суппорта в качестве
размеров станка.
Введите размеры станка
Введите значения (диалоговое окно "установка размера x станка")
Размеры станка привязаны к нулевой точке станка.
