HEIDENHAIN CNC PILOT 4290
247
4.21
Про
стые
цик
лы
то
ч
е
н
и
я

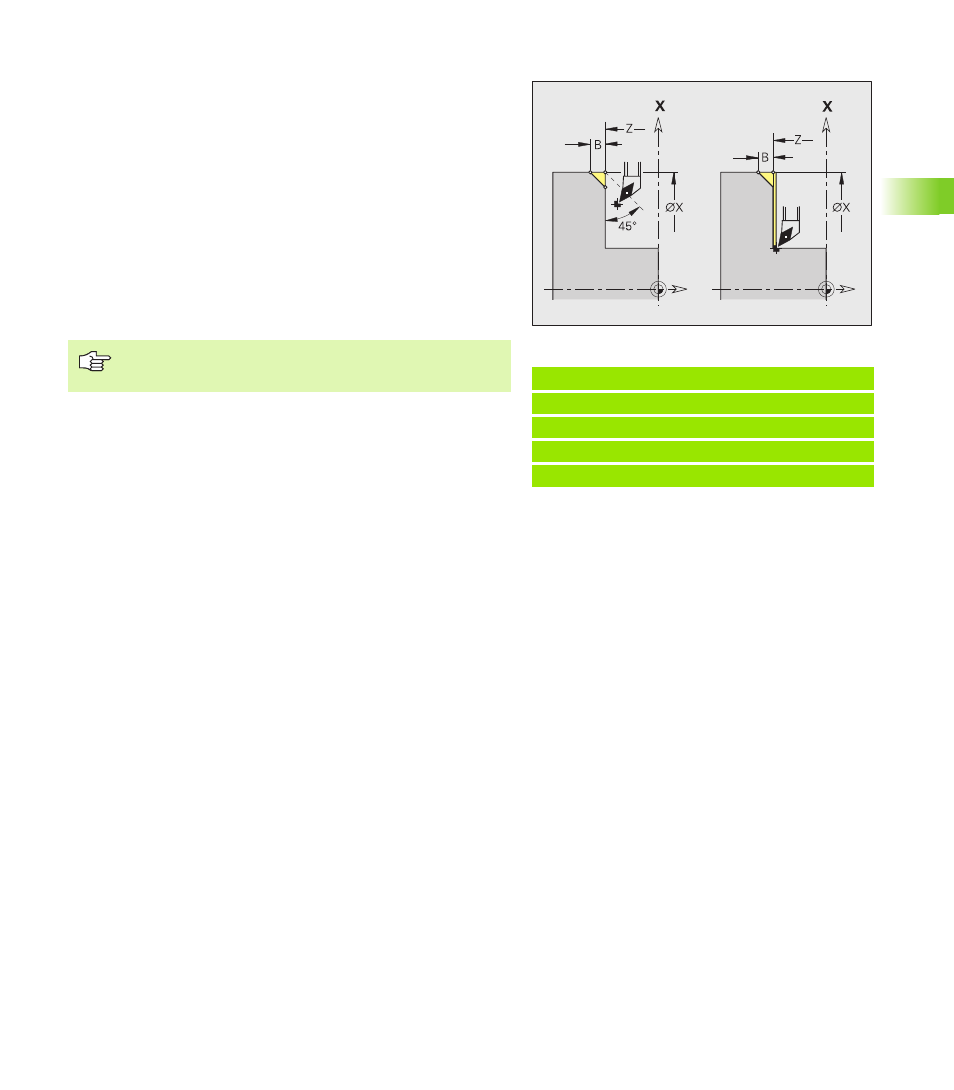

Цикл фаски G88
G88 изготавливает фаски на перпендикулярных, параллельных к
оси наружных углах. Направление выводится из "положения/
направления обработки" инструмента.
Предыдущий продольный или поперечный элемент
обрабатывается, если инструмент перед отработкой цикла
находится в координате X или Z угловой точки.
Пример: G88
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G88 X84 Z0 B2 [фаска]
Параметры
X
Угловая точка (диаметральный размер)
Z
Угловая точка
B
Ширина фаски
E
Уменьшенная подача (по умолчанию: активная подача)
Проводится коррекция радиуса режущей кромки.
Припуски не рассчитываются.
