HEIDENHAIN CNC PILOT 4290
197
4.13
Про
стые
линейные
и
кр
уг
овые
пере
мещения

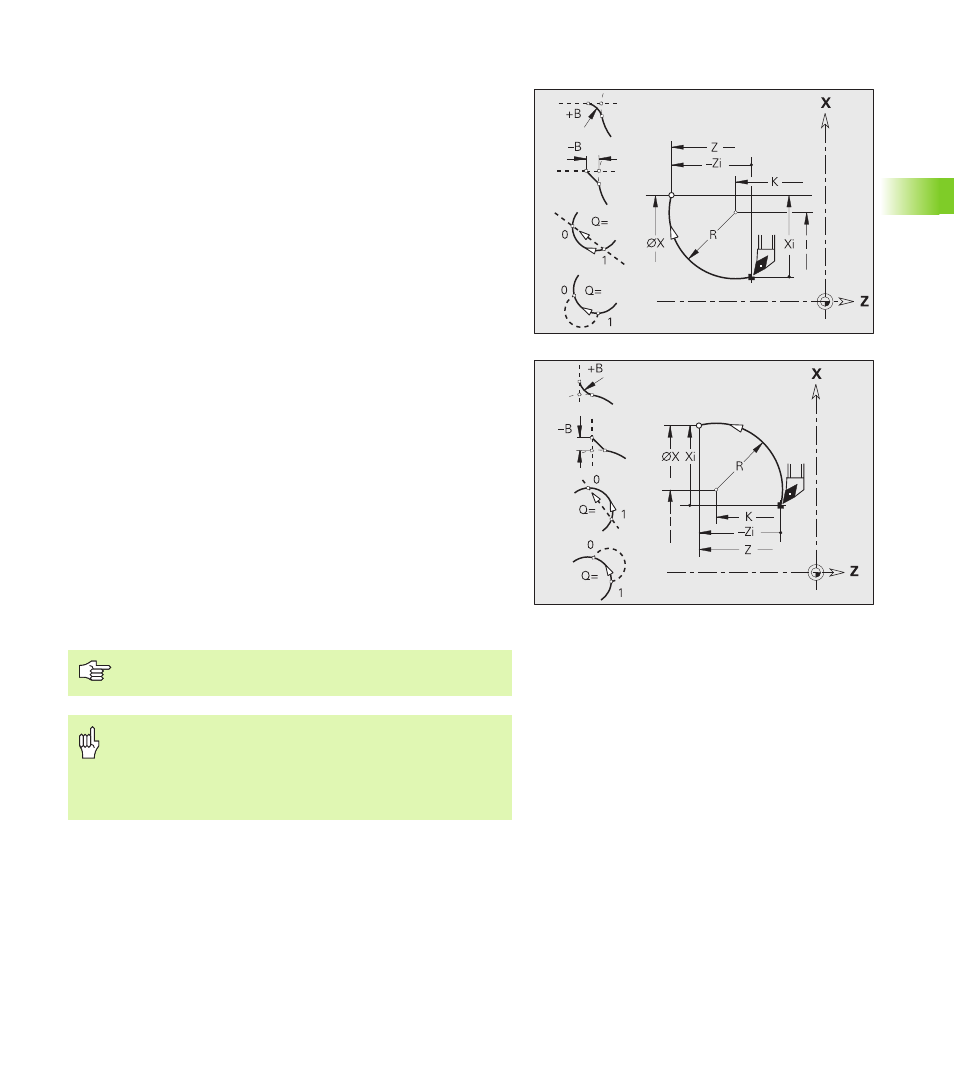

Круговое движение G12/G13
G12/G13 перемещает по кругу с подачей до "конечной точки".
Размеры центральной точки даются абсолютно. Направление
точения (см. вспомогательный рисунок):
G12: по часовой стрелке
G13: против часовой стрелки
Параметры
X
Конечная точка (диаметральный размер)
Z
Конечная точка
R
Радиус (0 < R <= 200 000 мм)
I
Центральная точка абсолютная (размер радиуса)
K
Центральная точка абсолютная
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
E
Коэффициент специальной подачи для фаски/скругления
(по умолчанию: 1)
Специальная подача = активная подача * E (0 < E <= 1)
Программирование X, Z: абсолютно, в приращениях,
с самоудержанием или "?"
Осторожно, опасность столкновения!
Если адресные параметры вычисляются с
использованием "V-переменных", то производится
лишь ограниченная проверка. Убедитесь, что значения
переменной выдают дугу окружности.
