2.1 Интерфейс пользователя

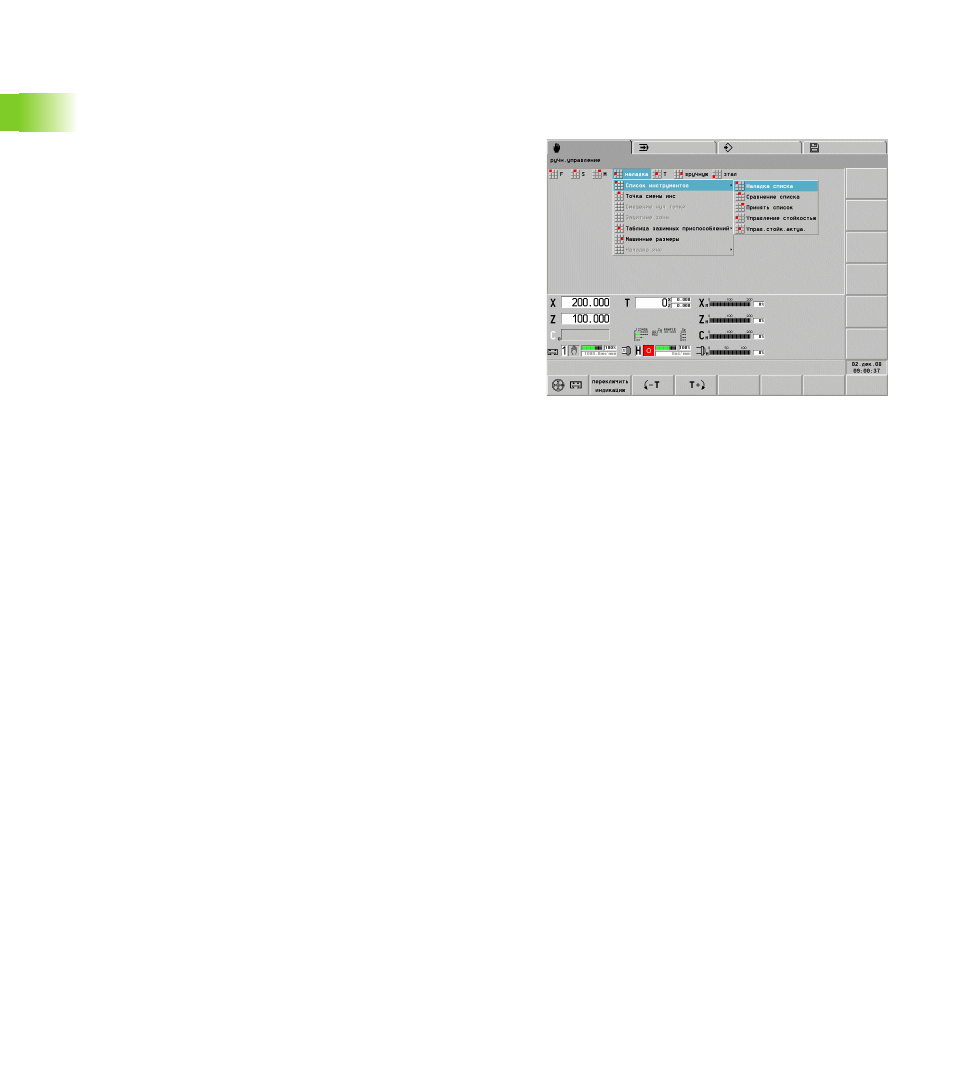

Отображение информации на дисплее
1 Строка режимов работы: показывает состояние режимов
работы.
Активный режим работы обозначен темно-серым цветом.
Режимы программирования и организации:
Выбранный режим работы находится справа рядом с
символом.
Дополнительная информация, например, выбранная
программа, подрежим работы и т.д. отображаются под
символами режимов работы.
2 Панель меню и выпадающее меню служат для выбора
функции.
3 Рабочее окно: содержание и компоновка зависят от режима
работы.
4 Индикация станка: показывает текущее состояние станка
(позиция инструмента, цикл, положение шпинделя,
активный инструмент и т.д.). Инидкацию станка можно
настраивать.
5 Строка состояния
Моделирование, TURN PLUS: индикация актуальных
настроек или подсказок к следующим шагам
обслуживания.
Другие режимы работы: индикация последнего сообщения
об ошибке
6 Поле даты и светофор сервиса
Индикация даты и времени
Цветной фон сигнализирует ошибку или сообщение PLC.
„Светофор сервиса“ показывает состояние
техобслуживания станка.
7 Строка с Softkey: показывает текущее значение Softkey.
8 Вертикальная панель Softkey: показывает текущее
значение Softkey. Другая информация: смотри руководство
по обслуживанию станка.
