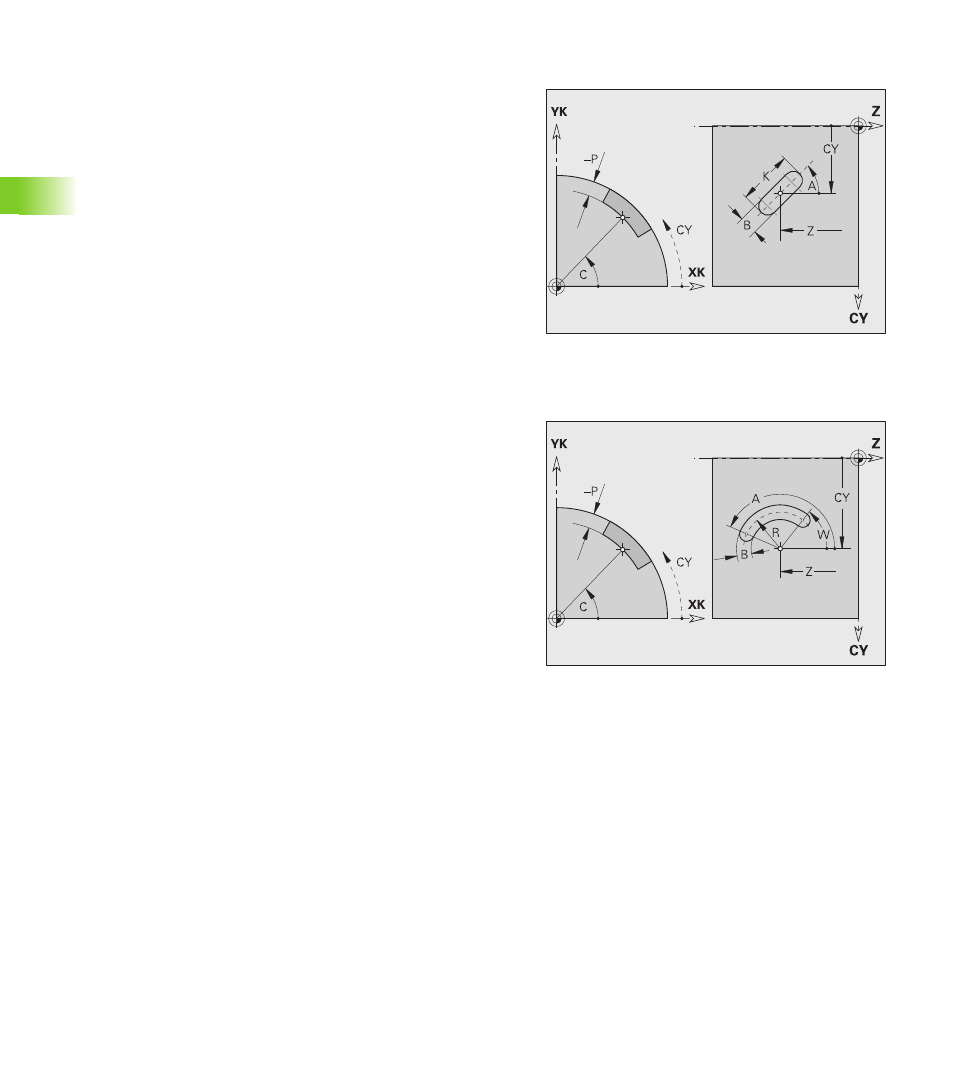

Линейный паз образующей G311-Geo
G311 определяет линейный паз на контуре образующей.
Круглая канавка образующей G312-/G313-Geo
G312/G313 определяет круглая канавка на контуре образующей.
G312: круглая канавка по часовой стрелке
G313: круглая канавка против часовой стрелки
Параметры
Z
Центральная точка (Z–позиция)
C
Центральная точка (угол)
CY
Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
A
Угол к оси Z (умолчание: 0°)
K
Длина паза
B
Ширина паза
P
Глубина кармана (умолчание: "P" из G308)
Параметры
Z
Центр
C
Центральная точка (угол)
CY
Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
R
Радиус; привязка: контур центра паза
A
Начальный угол; привязка: ось Z; (умолчание:0°)
W
Конечный угол; привязка: ось Z
B
Ширина паза
P
Глубина кармана (умолчание: "P" из G308)
