HEIDENHAIN CNC PILOT 4290 571
6.16
Контро
льная
графика

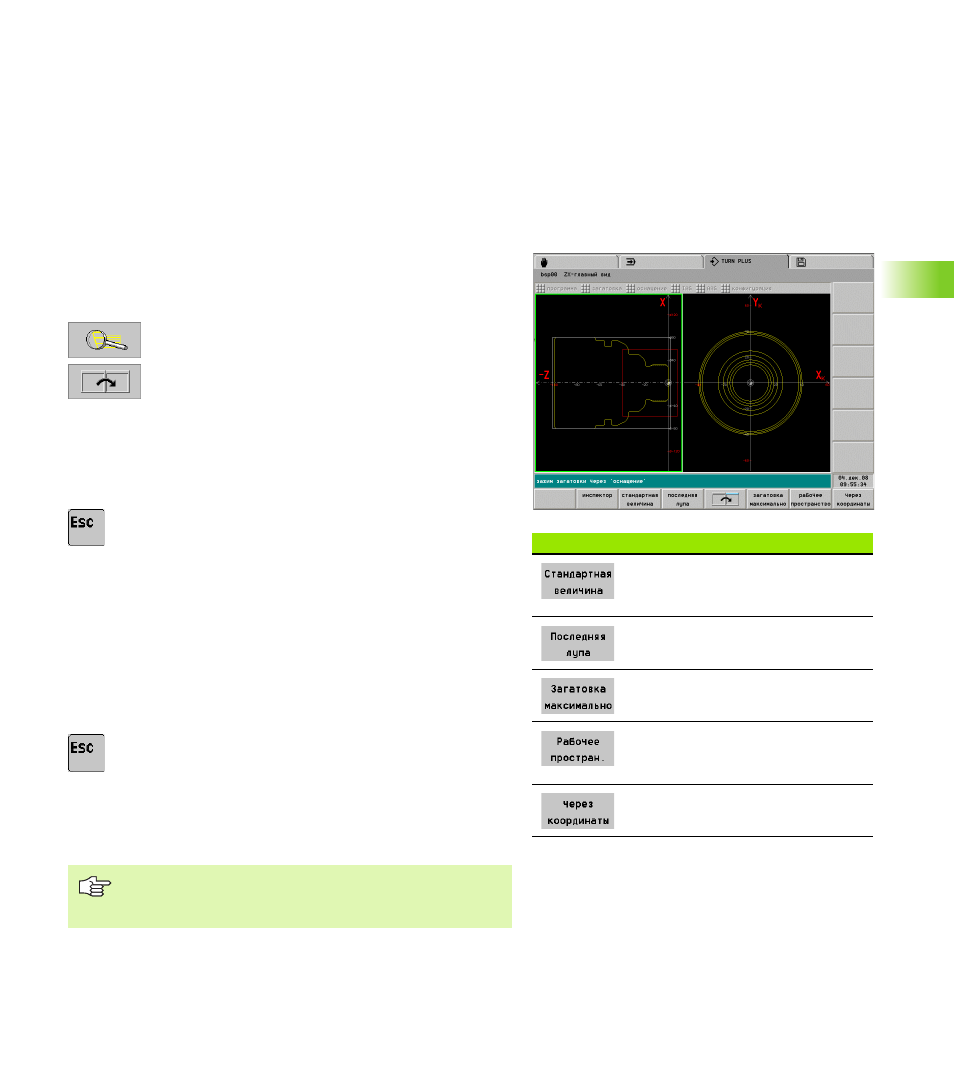

6.16 Контрольная графика
При вводе контура TURN PLUS рисует "отображаемые"
элементы контура.
IAG и AAG постоянно показывают контур готовой детали и
графически изображают процессы снятия материала. Контур
заготовки отслеживается при снятии материала.
Согласование фрагмента изображения (лупа)
С помощью "Лупы" можно выбрать фрагмент изображения и
увеличить его.
Регулировка лупы с клавиатуры:
U Активируйте "Лупу". "Красный прямоугольник"
обозначает новый фрагмент изображения.
В случае нескольких окон моделирования:
U Выберите окно
U Настройте фрагмент изображения:
„ Увеличение: "страница вперед"
„ Уменьшение: "страница назад"
„ Смещение: клавиши курсора
U Выход из режима "Лупа". Отображается новый
фрагмент изображения.
Регулировка лупы с сенсорной панели:
U Установите курсор на углу фрагмента
изображения.
U При нажатой левой клавиши мыши передвиньте
курсор в противолежащий угол фрагмента
изображения.
U Правая клавиша мыши: возврат к стандартному
размеру
U Выход из режима "Лупа". Отображается новый
фрагмент изображения.
Стандартные регулировки производятся с помощью Softkey (см.
таблицу). При регулировке "через координаты" определяется
растяжение окна моделирования и позиция нулевой точки
заготовки.
Softkey для стандартных настроек
Последняя настройка "заготовка
максимально" или "рабочее
пространство"
Отменяет последнее увеличение
Изображение заготовки с
максимальной величиной
Изображение рабочего
пространства, включая точку
смены инструмента
Настройка окна моделирования
Установите сильное увеличение "Обрабатываемая
деталь максимально" или "Рабочая зона", чтобы затем
выбрать новый фрагмент изображения.
