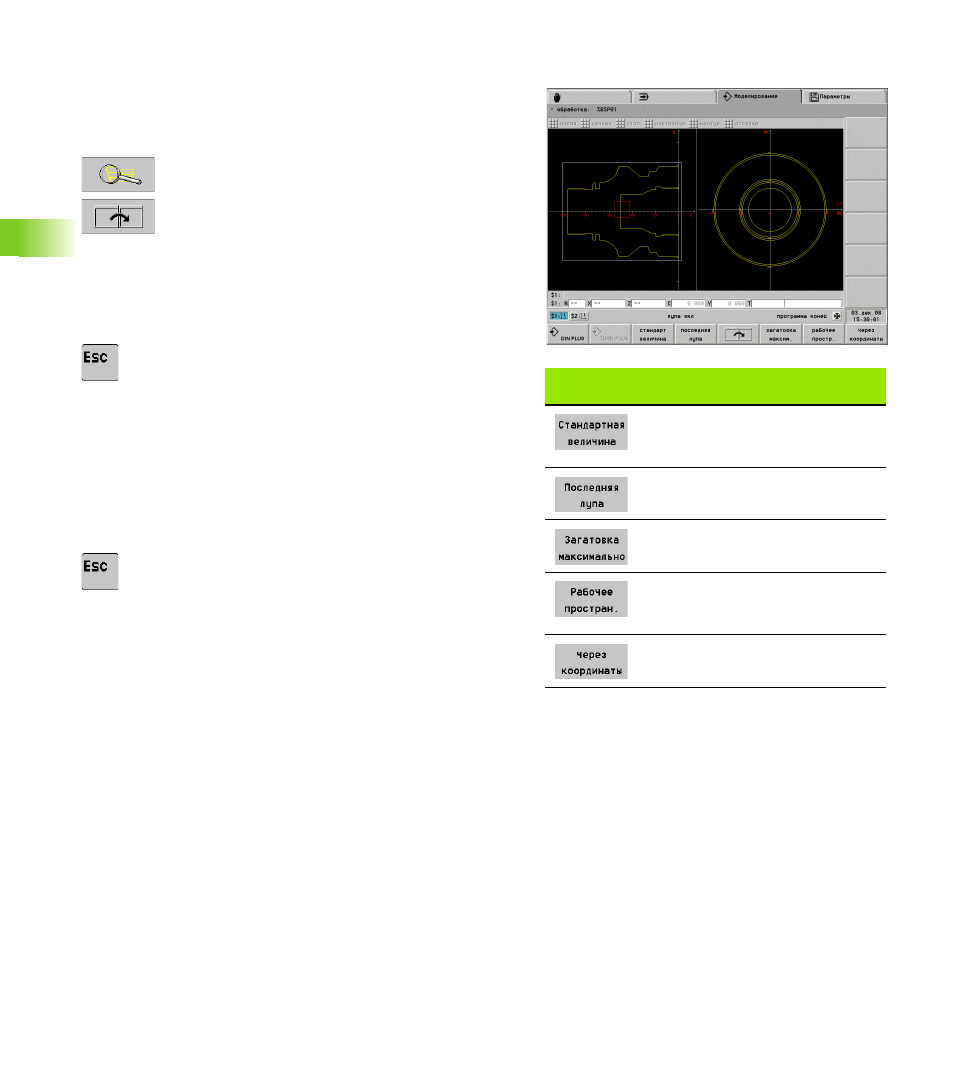

Настройка фрагмента изображения (лупа)
В состоянии остановки моделирования можно с помощью "лупы"
увеличить/уменьшить фрагмент изображения.
Настройка лупы на клавиатуре:
U
Активируйте "Лупу". "Красный прямоугольник"
обозначает новый фрагмент изображения.
В случае нескольких окон моделирования:
U
Выберите окно
U
Выбор фрагмента изображения:
Увеличение: "страница вперед"
Уменьшение: "страница назад"
Смещение: клавиши курсора
U
Закройте лупу. Новый фрагмент изображения
отобразится
Настройка лупы на сенсорной панели:
U
Установите курсор в угол фрагмента изображения
U
При нажатой левой клавиши мыши передвиньте
курсор в противоположный угол фрагмента
изображения
U
Правая клавиша мыши: возврат к стандартной
величине
U
Закройте лупу. Отобразится новый фрагмент
изображения.
Стандартные настройки выполняются с помощью Softkey (смотри
таблицу). При настройке "через координаты" задается
растяжение окна моделирования и позиция нулевой точки
заготовки. Настройка отностится к выбранному суппорту.
Клавиши Softkey для стандартных
назначений
Последний выбор "заготовка
максимально" или "рабочее
пространство"
Отменяет последнее увеличение
Представление заготовки с
максимальным увеличением
Представление рабочего
пространства, включая точку
смены инструмента
Настройка окна моделирования
