HEIDENHAIN CNC PILOT 4290
455
6.8
Конт
ур
ы
ос
и
C

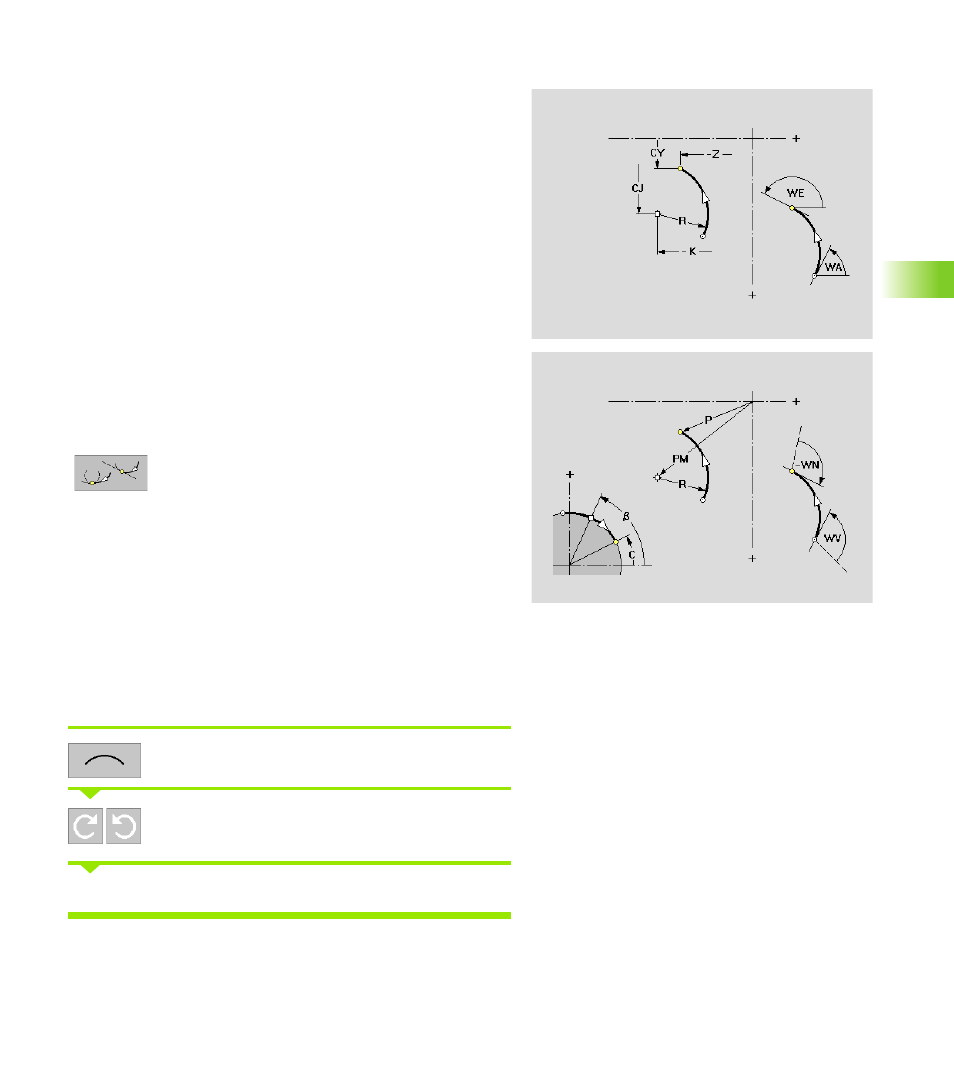

Поверхность образующей: круговой элемент
Функция определяет круговой элемент в контуре поверхности
образующей.
Вызовите меню для дуг
Выберите направление дуги
Задайте размеры дуги и переход к следующему элементу.
Параметры
Конечная точка дуги
Z
Конечная точка
P
Конечная точка – полярно
CY
Конечная точка – угол как "размер отрезка"
C
Конечная точка отрезка – угол
Центр дуги
K
Центр
CJ
Центр (угол как "размер отрезка")
b
Центр в полярных координатах (опорный угол:
положительная ось XK)
PM
Центр – полярно
Дополнительные параметры
R
Радиус дуги
Плавный/не плавный: задайте переход к
следующему элементу контура
WA
Угол между положительной осью Z и касательной в
начальной точке дуги
WE
Угол между положительным направлением оси Z и
касательной в конечной точке дуги
WV
Угол против часовой стрелки между предыдущим
элементом контура и касательной в начальной точке
дуги. Дуга в качестве предыдущего элемента: угол к
касательной
WN
Угол против часовой стрелки между касательной к
конечной точке дуги и следующим элементом. Дуга в
качестве последующего элемента: угол к касательной
