HEIDENHAIN CNC PILOT 4290
205
4.16
Смещения
ну
л
ев
о
й
то
ч
ки

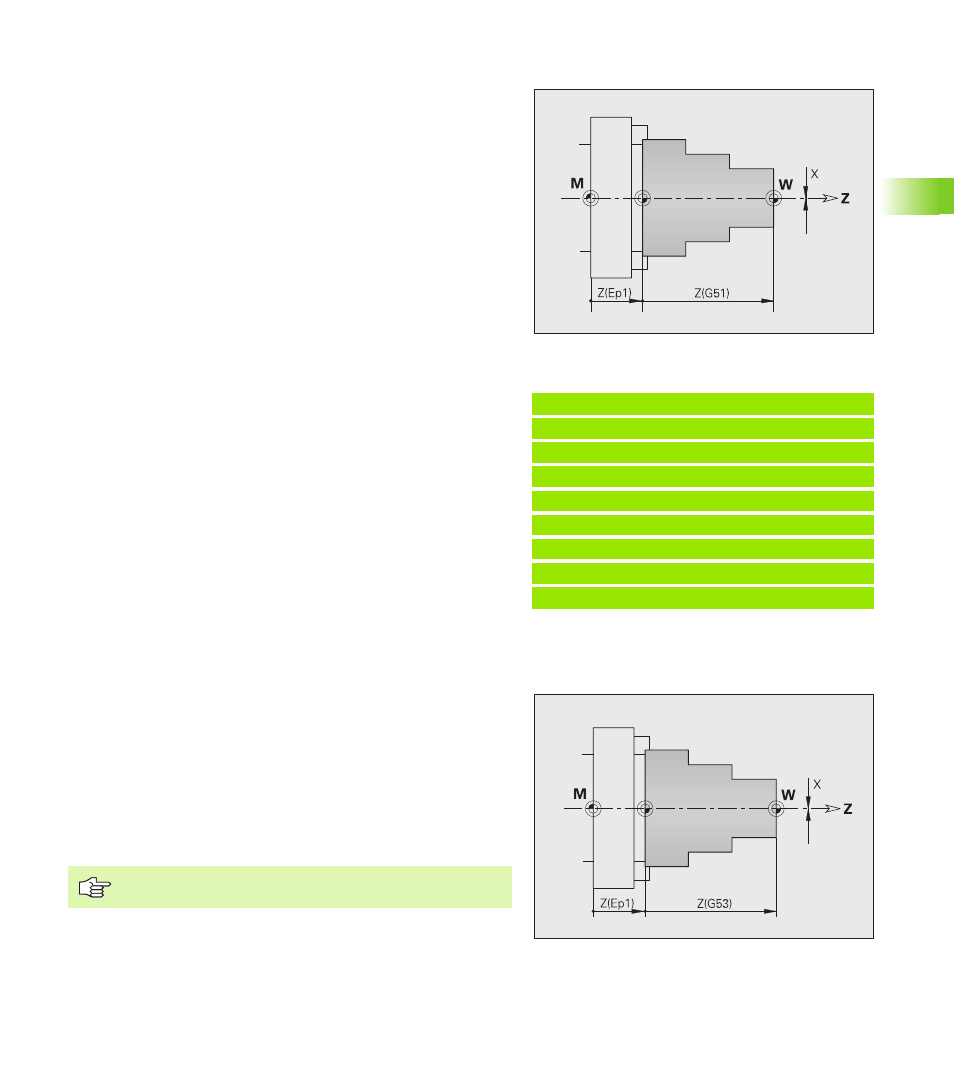

Смещение нулевой точки G51
G51 смещает нулевую точку обрабатываемой детали на "Z" (или
„X“). Смещение опирается на определенную в режиме наладки
нулевую точку обрабатываемой детали.
Даже если вы многократно программируете G51, привязкой
остается определенная в режиме наладки нулевая точка
обрабатываемой детали.
Смещение нулевой точки действует до конца программы или до
его отмены другими смещениями нулевой точки.
Зависящее от параметров смещение нулевой
точки G53, G54, G55
G53..G55 смещает нулевую точку заготовки на значение,
определенное в параметрах настройки 3, 4, 5. Смещение
опирается на определенную в режиме настройки нулевую точку
обрабатываемой детали.
Даже если вы многократно программируете G53, G54, G55,
привязкой остается определенная в режиме настройки нулевая
точка обрабатываемой детали.
Смещение нулевой точки действует до конца программы или до
его отмены другими смещениями нулевой точки.
Параметры
X
Смещение (размер радиуса)
Z
Смещение
Пример: G51
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X62 Z5
N3 G810 NS7 NE12 P5 I0.5 K0.2
N11 G51 Z-28 [смещение нулевой точки]
N5 G0 X62 Z-15
N6 G810 NS7 NE12 P5 I0.5 K0.2
N7 G51 Z-56 [смещение нулевой точки]
. . .
Смещение по X задается в размере радиуса.
