Круглый элемент

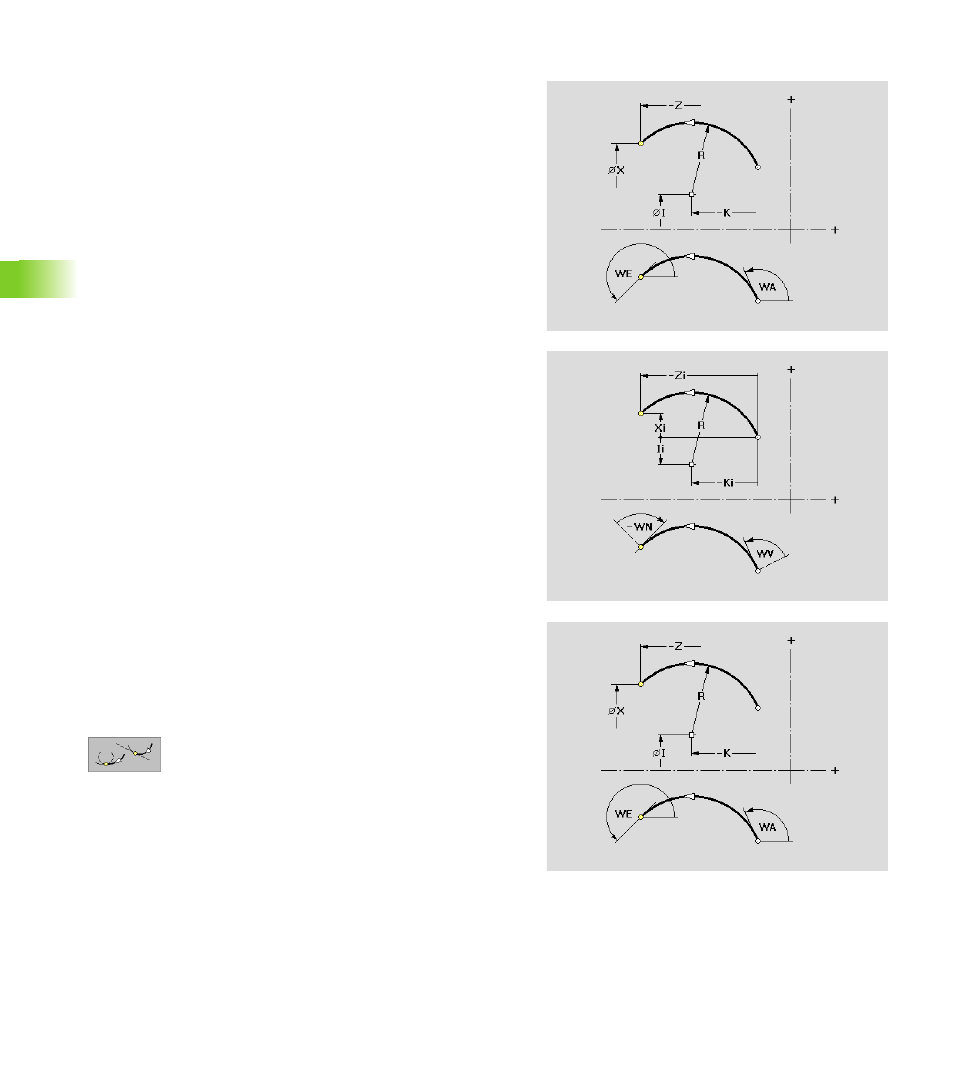

Функция определяет круглый элемент.
Параметры
Конечная точка дуги
X
Конечная точка в декартовых координатах
Z
Конечная точка в декартовых координатах
Xi
Расстояние от начальной до конечной точки
Zi
Расстояние от начальной до конечной точки
a
Конечная точка контура в полярных координатах
(привязка: положительная ось Z)
P
Конечная точка в полярных координатах
ai
Конечная точка, инкрементально (опорный угол ai: см.
рисунок)
Pi
Конечная точка в полярных координатах,
инкрементально (линейное расстояние от начальной до
конечной точки)
Центр дуги
I
Центр
K
Центр
Ii
Расстояние от начальной точки до центра
Ki
Расстояние от начальной точки до центра
b
Центр в полярных координатах (привязка:
положительная ось Z)
PM
Центр в полярных координатах
bi
Центр в полярных координатах, инкрементально (угол
между воображаемой линией в начальной точке,
параллельной оси Z, и линией начальной точки – центра)
PMi
Центр в полярных координатах, инкрементально (PMi:
линейное расстояние от начальной точки до центра)
Дополнительные параметры
R
Радиус дуги
Плавный/не плавный: задайте переход к
следующему элементу контура
WA
Угол между положительной осью Z и касательной к
стартовой точке дуги
WE
Угол между положительной осью Z и касательной к
конечной точке дуги
WV
Угол против часовой стрелки между предыдущим
элементом контура и касательной к стартовой точке дуги.
Дуга в качестве предыдущего элемента: угол к
касательной
WN
Угол против часовой стрелки между касательной к
конечной точке дуги и следующим элементом. Дуга в
качестве последующего элемента: угол к касательной
