13 оснащение – Инструкция по эксплуатации HEIDENHAIN CNC Pilot 4290 V7.1
Страница 508
508
6.13
Оснащение

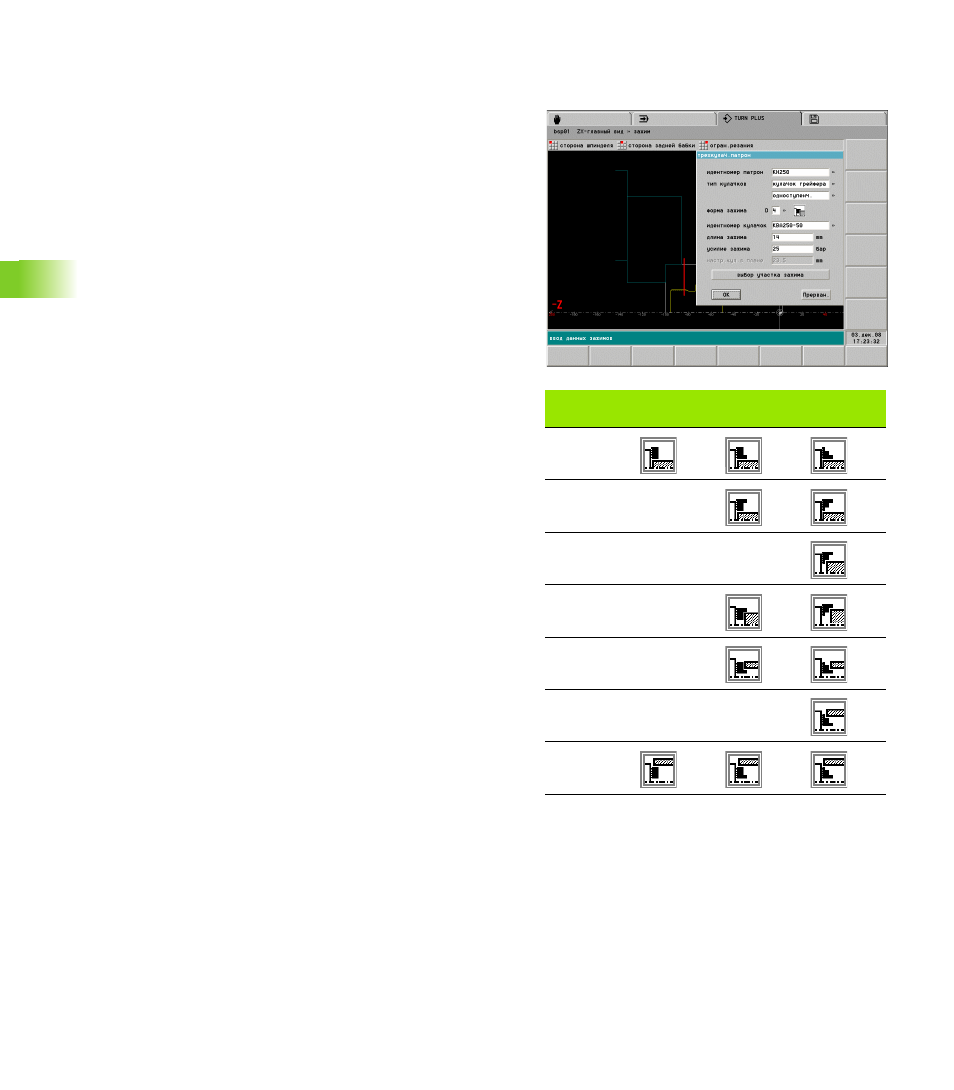

Параметры двух, трех или
четырехкулачковых патронов
Форма
зажима
бессту-
пенчатая
односту-
пенчатая
двухсту-
пенчатая
D=1
D=2
D=3
D=4
D=5
D=6
D=7
Параметры
Идентификационный номер патрона
Тип кулачка и последовательность
Форма зажима (см. следующую таблицу)
Идентификационный номер кулачка
Длина зажима
TURN PLUS определяет длину зажима на основании кулачка и
зажимной формы. При отличающейся длине зажима
скорректируйте значение.
Давление зажимания
Запись вносится в "заголовок программы". TURN PLUS не
использует этот параметр.
Регулировочный размер кулачков (размер носит справочный
характер)
Расстояние внешняя кромка патрона – внешняя кромка кулачка.
Отрицательный размер: кулачок выступает из патрона
Экранная кнопка "Выбор зоны зажимания"
Определение размещения зажимного устройства:
Для контуров с фаской, закруглениями или дуговыми
элементами, отметьте зону "вокруг угла зажима".
Для прямоугольных деталей отметьте граничащий с углом
зажима элемент.
