3.2 Режим ручного управления
В состав функций режима ручного управления входит наладка
токарного станка, определение размеров инструмента, а также
ручная обработка детали.
Рабочие возможности:
Режим ручного управления: с помощью „Клавиш станка“ и
ручного маховичка управляется шпиндель и перемещаются оси
для обработки детали.
Режим наладки: здесь вводятся используемые инструменты,
нулевая точка заготовки, точка смены инструмента, размеры
защитной зоны и т.д. С помощью этих действий станок
подготавливается к обработке деталей.
Определение размеров инструмента: размер инструмента
определяется с помощью „касания" или измерительного щупа.
В качестве альтернативы можно ввести опеределенные с
помощью измерительного устройства размеры в базу данных
инструментов.
Для режима ручного управления можно настроить до шести
вариантов индикации на станке (смотри “Индикация станка” на
странице 97). С помощью Softkey можно задать, какой из
вариантов должен отображаться.

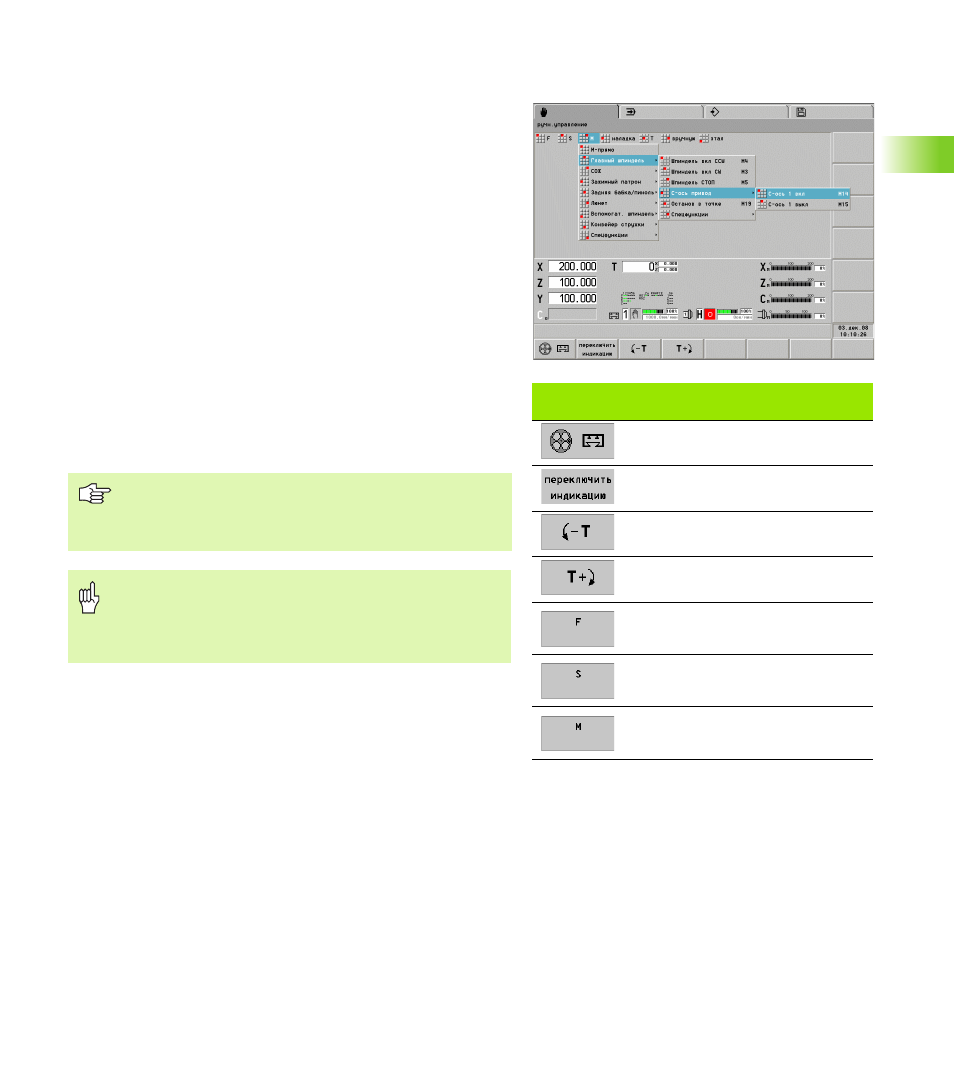

Softkey для функций ручного управления и
наладки
Назначение ручного маховичка
одной оси
Переключение отображения
станка
Револьверная головка на одну
позицию назад
Револьверная головка на одну
позицию вперед
Установка подачи на оборот
Ввод частоты вращения шпинделя
Ввод функции M
В режиме ручного управления в зависимости от
настройки параметра 1 системы управления данные
вводятся и отображаются в метрических или в
дюймовых единицах измерения.
Обратите внимание, если станок не прошел
обнуление:
Индикация позиции недействительна
Программные ограничители не действуют.
