4.11 Контур образующей

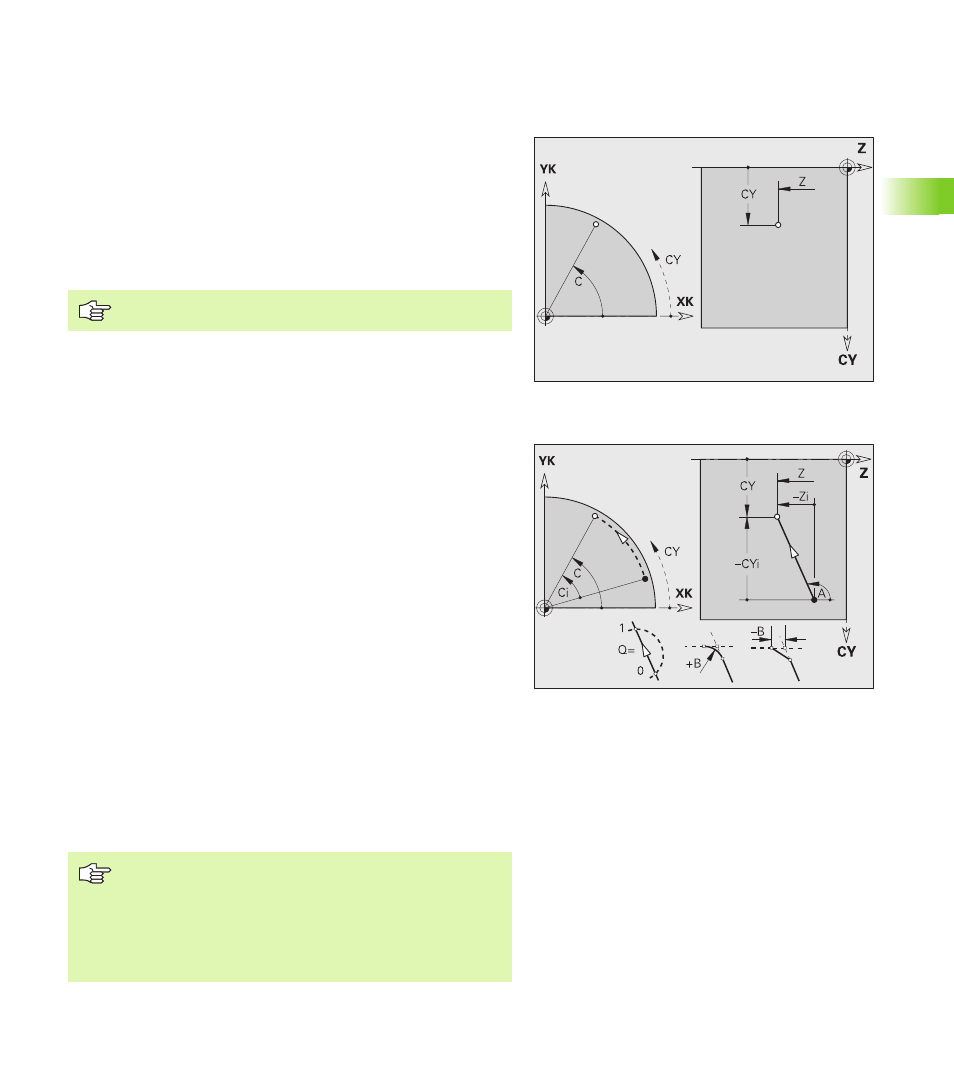

Стартовая точка контура образующей G110–Geo
G110 определяет начальную точку контура образующей.
Отрезок контура образующей G111-Geo
G111 определяет отрезок на контуре образующей.
Параметры
Z
Начальная точка
C
Начальная точка (начальны угол)
CY
Начальная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
Запрограммируйте или Z, C или Z, CY.
Параметры
Z
Конечная точка
C
Конечная точка (конечный угол)
CY
Конечная точка как "размер отрезка", привязка: развертка
образующей на "отсчетном диаметре"
A
Угол к оси Z
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
Q
Точка пересечения. Конечная точка, если отрезок
пересекает прямую (умолчание: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
Программирование
Z, CY: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
Программирование или Z – C или Z – CY
