1.1 CNC PILOT

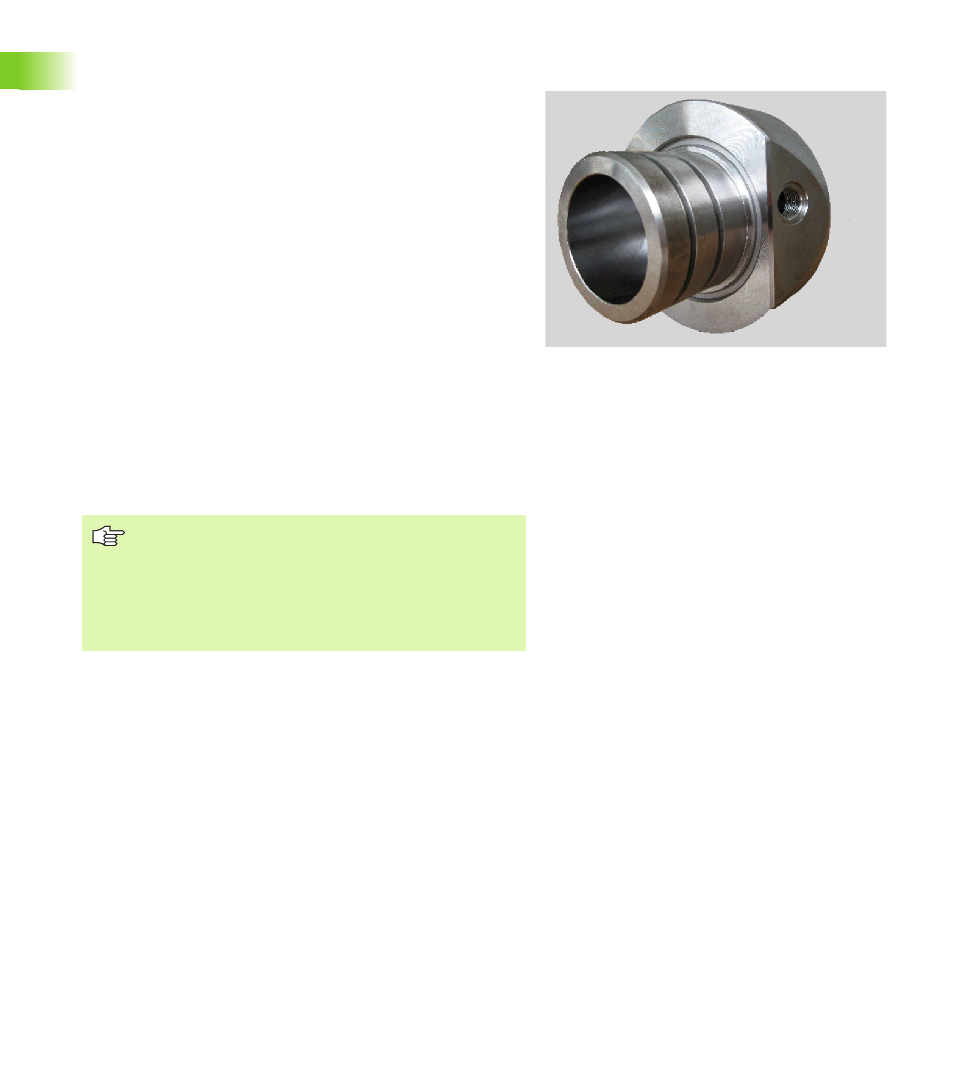

Ось B
Ось B дает возможность выполнения обработки сверлением и
фрезерованием на наклоненных в пространстве плоскостях. Для
обеспечения простого программирования, система координат
наклоняется так, что определение образцов из отверстий и
контуров фрезерования осуществляется на плоскости YZ.
Сверление или фрезерование осуществляется тогда снова на
наклоненной плоскости.
При обработке на наклоненной плоскости инструмент расположен
перпендикулярно плоскости. Угол наклона оси В и угол
наклоненной плоскости заданы так, что они равны друг другу.
Другим преимуществом оси В является гибкое использование
инструмента для обработки точением. Путем наклона оси В и
разворочивания инструмента можно достичь положения
инструмента, которое позволяет продольную и поперечную
обработку, а также радиальную и аксиальную обработку на
главном шпинделе и противошпинделе одним инструментом.
Таким образом можно уменьшить количество требуемых
инструментов и количество операций смены инструмента.
CNC PILOT поддерживает создание NC-программы с осью В в DIN
PLUS.
Графическое моделирование показывает обработку в
наклоненных плоскостях в привычных вращающихся и торцевых
окнах, и дополнительно «вид сбоку (YZ)».
Руководство пользователя для оси B и Y
Функции ручного управления и автоматического
управления, а также программирование и тест NC-
рограмм для оси В и Y описываются в отдельном
руководстве пользователя Обращайтесь в компанию
HEIDENHAIN, если вам понадобится данное
руководство.
