HEIDENHAIN CNC PILOT 4290
227
4.20
Св
яз
анные
с
ко
н
тур
ом
цик
лы
то
ч
е
н
и
я

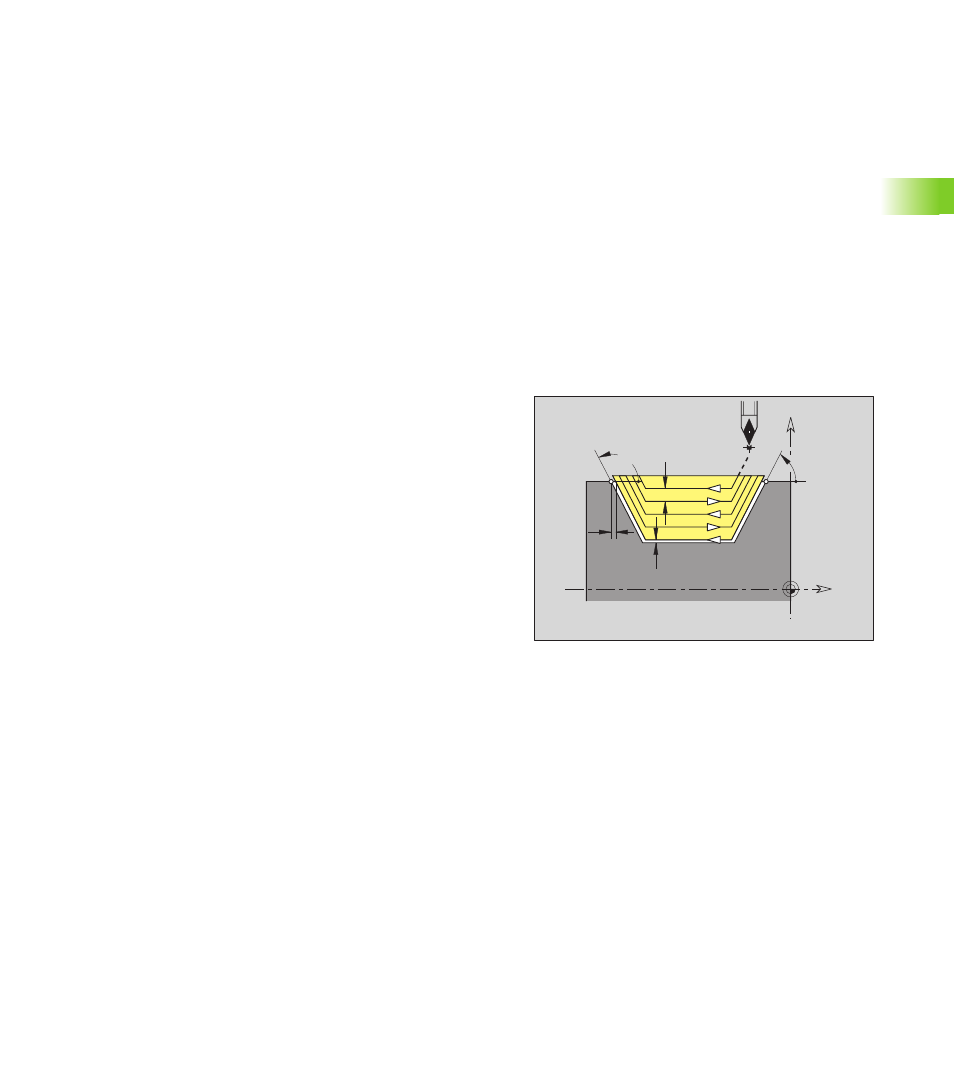

Параллельно к контуру с нейтральным инст.
G835
G835 снимает материал зоны контура, описанной с помощью "NS,
NE", параллельно контуру и двух направлениях. При
необходимости плоскость резания разделяется на несколько
участков (пример: при уклонах контура)
Ход цикла
1 Рассчитывает зоны снятия стружки и распределение срезов.
2 Добавляет подачу от точки старта для первого среза с
учетом безопасного расстояния.
3 Проводит черновое резание.
4 Перемещается назад на ускоренном ходу и добавляет
подачу для следующего среза.
5 Повторяет 3..4 раза, пока не будет обработана зона снятия
стружки.
6 При необходимости повторяет 2..5 раз, пока не будут
обработаны все зоны снятия стружки.
7 Перемещается так, как запрограммировано в "Q", свободно.
X
Z
K
P
W
A
I
Ø
Параметры
NS
Номер начального кадра (начало раздела контура)
NE
Номер конечного кадра (конец раздела контура)
NE не запрограммирован: элемент контура NS
обрабатывается в направлении определения контура.
Запрограммировано NS=NE: элемент контура NS
обрабатывается в направлении, противоположном
направлению определения контура.
P
Максимальное врезание
I
Припуск в направлении X (диаметральный размер) –
(умолчание: 0)
K
Припуск в направлении Z (по умолчанию: 0)
X
Ограничение резания в направлении X (диаметральный
размер) – (умолчание: ограничение резания отсутствует)
Z
Ограничение резания в направлении Z (по умолчанию:
ограничение резания отсутствует)
A
Угол подвода (привязка: Z-ось) – (умолчание: 0°/180°;
параллельно оси Z)
W
Угол отвода (привязка: Z-ось) – (умолчание: 90°/270°;
перпендикулярно оси Z)
