Дуга окружности контура торцовой/задней
стороны G102-/G103-Geo
G102/G103 определяет дугу окружности на контуре торцевой или

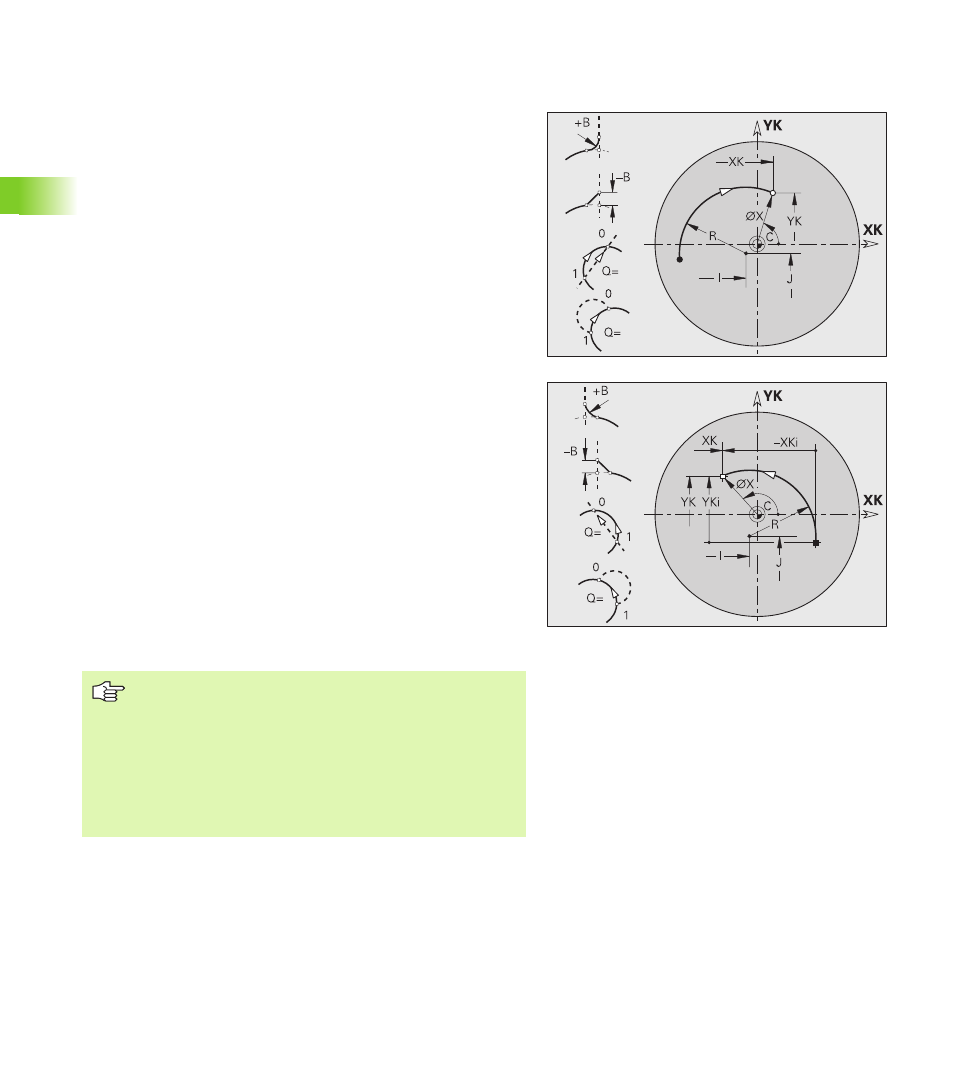

задней стороны. Направление точения (смотри вспомогательный
рисунок):
G102: по часовой стрелке
G102: против часовой стрелки
Параметры
X
Конечная точка в полярных координатах (диаметральный
размер)
C
Конечная точка в полярных координатах (угловой размер)
XK
Конечная точка в декартовых координатах
YK
Конечная точка в декартовых координатах
R
Радиус
I
Центр в декартовых координатах
J
Центр в декартовых координатах
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
Программирование
X, XK, YX: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
I, J: абсолютно или в приращениях
Конечная точка не должна совпадать с начальной
(неполная окружность).
