Мехатронная задняя бабка
Перемещаемый противошпиндель можно использовать в
качестве мехатронной задней бабки, если производитель
подготовил станок для реализации этой фунции.
Если это так, то запустите режим пиноли с помощью пункта меню
"Ручной режим ЧПУ". Для этого необходимо, чтобы
автоматический режим был остановлен с помощью "Цикл стоп"
или М0/М01 в NC-программе вызвали "Цикл стоп".
Статус постпроцессного измерения
При постпроцессном измерении обрабатываемые детали
измеряются вне токарного станка и "Результаты" передаются в
CNC PILOT. Диалоговое окно „PPM Info“ выдает информацию о
статусе измеряемых значений, показывает переданные
"Результаты" и позволяет проводить инициализацию соединения
с измерительным устройством.
Управление "постпроцессным измерением":
U
Выберите "Инди(кация) > PPM статус"
U
Диалоговое окно "PPM Info“ показывает статус измеренных
значений и последние переданные "результаты".
U
Нажатие экранной кнопки "Init" запускает установку соединения
с поспроцессным измерительным устройством и удаляет
результаты измерений.

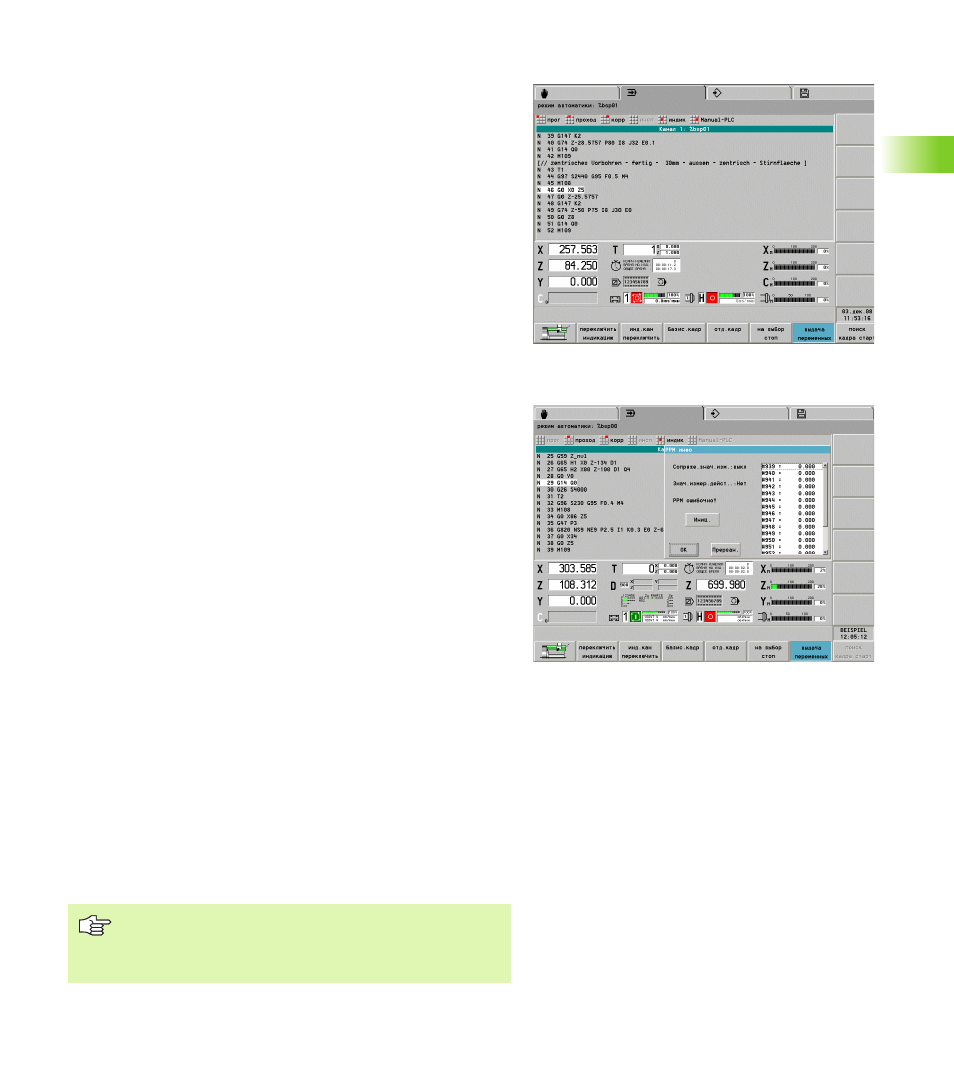

Диалоговое окно "PPM Info":
Подключение измеренного значения (соответствует параметру
управления 10)
Выход: результаты измерений применяются немедленно и
заменяют собой прежние измеренные значения.
Вход: результаты измерений применяются только после того,
как будут обработаны прежние измеренные значения.
Измеренные значения действительны: статус измеренных
значений (после применения измеренных значений с помощью
G915 статус меняется на "недействительно").
#939: глобальный результат последнего процесса измерения
#940..956: последние отправленные измерительным
устройством результаты измерений
Функция "Постпроцессное измерение" сохраняет
принятые "Результаты" в буферной памяти.
Диалоговое окно "PPM Info“ в #939..956 отображает не
переменные, а значения буферной памяти.
