398
5.4
Мо
делиров
ание
пере
мещения
Контроль зоны защиты и конечного
выключателя (моделирование перемещения)
Контроль зоны защиты или нарушений конечного выключателя
можно выбрать следующим образом:
U Выберите "Настр > Зона защиты > Контроль выкл" : конечные
выключатели зоны защиты/ПО не контролируются.
U Выберите "Настр > Зона защиты > Контроль с выводом
предупреждения": CNC PILOT регистрирует нарушения зоны
защиты или конечного выключателя и считает их
предупреждениями. NC-программа моделируется до конца.
U Выберите "Настр > Зона защиты > Контроль с выводом
ошибок": нарушение зоны защиты или конечного выключателя
приводит к срочному сообщению об ошибках и к прерванию
моделирования.
Визуальный контроль конечного выключателя и защитной
зоны:

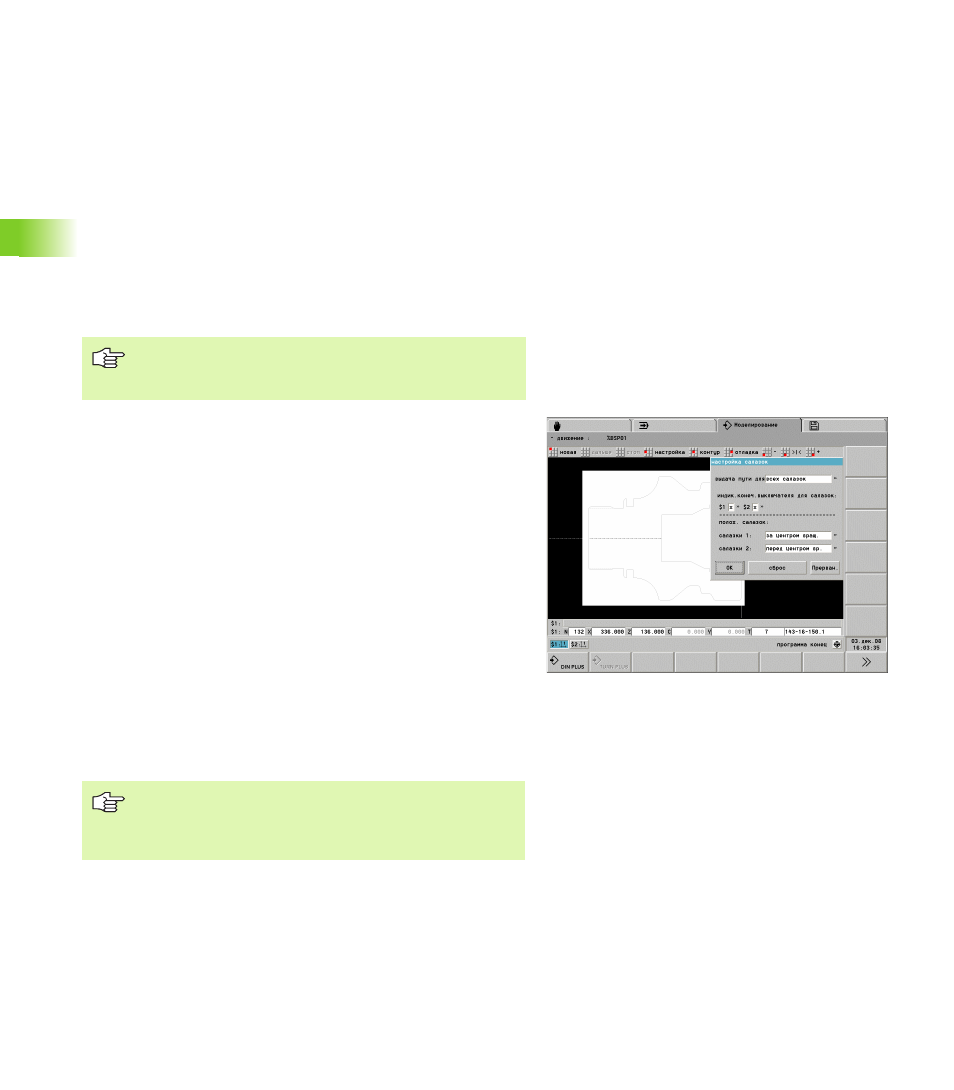

U Выберите "Настр > суппорт": CNC PILOT откроет окно диалога
"назначение суппорта".
U Установите в полях ввода "индикация конечного выключателя
для суппорта..", какой конечный выключатель следует
отображать.
В зависимости от этого выбора моделирование перемещения
показывает конечные выключатели ПО или защитную зону
относительно вершины инструмента. Это упрощает контроль для
путей перемещения вблизи пределов рабочего пространства.
Визуальный контроль не зависит от контроля защитной зоны и
конечного выключателя.
Моделирование изображает возникающий из конечных
выключателей и защитной зоны прямоугольник. При этом
учитываются каждый раз меньшие размеры. Если конечный
выключатель определяет одну сторону прямоугольника, тогда
линия изображается красным цветом, если зона защиты
определяет бок прямоугольника, тогда моделирование
показывает бело-красную линию.
Размеры защитной зоны определяются в режиме
настройки. Управление ими производится в MP 1116,
....
Моделирование показывает размеры конечного
выключателя относительно вершины инструмента.
Поэтому размеры конечного выключателя
позиционируются заново при смене инструмента.
