1.1 CNC PILOT
1.1 CNC PILOT

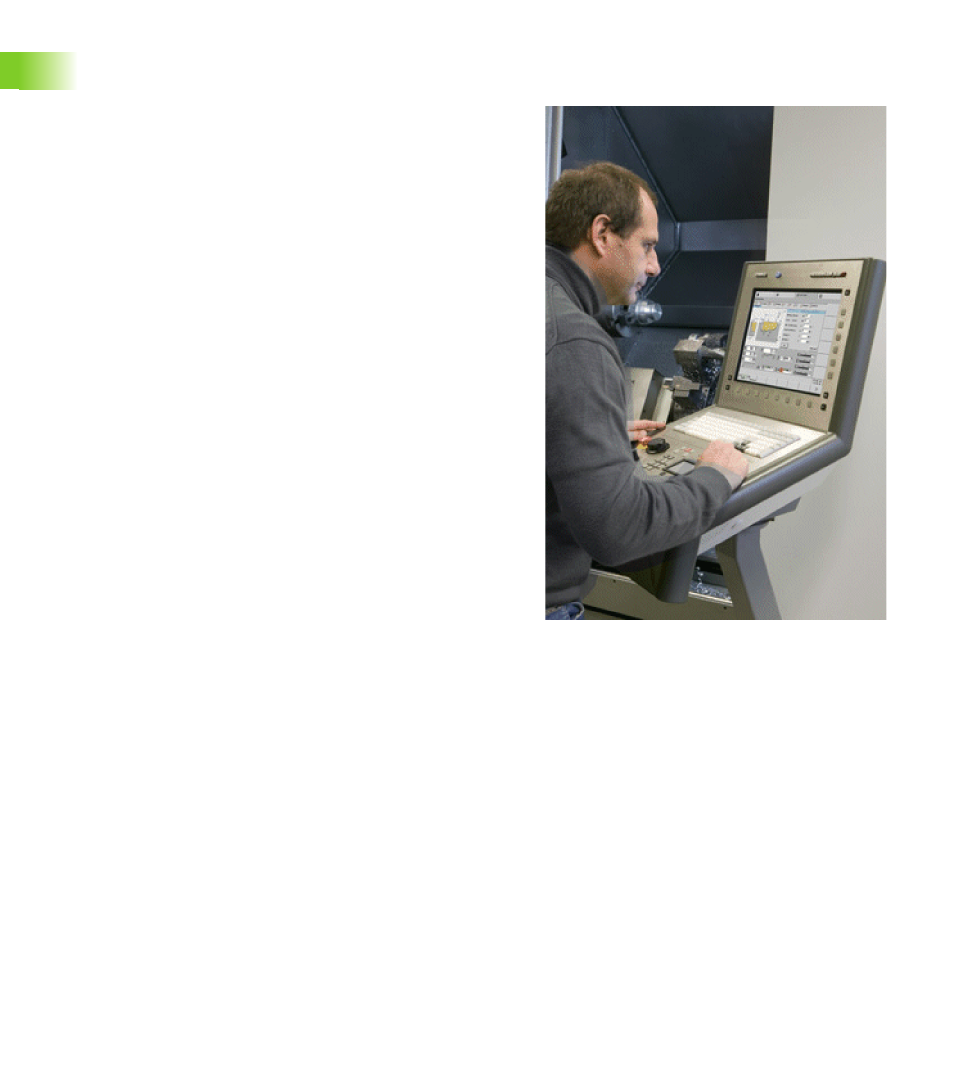

CNC PILOT это контурная система управления для сложных
токарных станков и токарных центров. Система управления
выполняет кроме обработки точением также различные виды
обработки сверлением и фрезерованием. С помощью оси C, Y и
B можно выполнять обработку сверлением и фрезерованием на
торцовой и задней стороне а также на плоскостях, находящихся
под наклоном в рабочем пространстве. Кроме того CNC PILOT
поддерживает полную обработку.
CNC PILOT управляет шестью осями, четырмя шпинделями,
двумя осями С и одной осью В, а также магазином инструмента с
распределенными местами. Система ЧПУ может выполнять
обработку четырех деталей одновременно.
Программирование
В зависимости от спектра обрабатываемых деталей и от
организации работы можно выбрать подходящий вид
программирования.
В TURN PLUS можно описывать контур заготовки и контур готовой
детали обрабатываемой заготовки графическим интерактивным
методом. Затем вызывается автоматическое генерирование
плана работы (AAG), чтобы получить NC-программу
автоматически „нажатием на кнопку“. Альтернативно можно
воспользоваться интерактивным генерированием плана работы
(IAG). В случае IAG определяется последовательность
обработки, выбирается инструмент, а также есть возможность
повлиять на технологию обработки.
Каждый шаг обработки представляется в контрольной графике и
его можно сразу корректировать. Итогом создавания программы с
помощью TURN PLUS является структуризированная программа
DIN PLUS.
TURN PLUS сокращает до минимума количество вводимых
данных – при условии наличия описания инструмента и данных
резания.
Если из-за технологических требований TURN PLUS не создает
оптимальной NC-программы или важнейшим аспектом является
время обработки, тогда можно программировать в DIN PLUS или
оптимизировать созданную в TURN PLUS программу DIN PLUS.
В DIN PLUS можно описывать контур заготовки и уже готовый
контур обрабатываемой детали. При этом „упрощенное
программирование геометрии“ рассчитывает не проставленные
координаты, если например, чертеж не соотвествует
требованиям NC. Затем можно программировать обработку
заготовки с помощью циклов обработки.
Как TURN PLUS, так и DIN PLUS поддерживают обработку с
помощью оси C или Y, а также полную обработку. Для работы с
помощью оси В в вашем распоряжении находятся циклы DIN
PLUS.
Также можно обрабатывать в DIN PLUS заготовку с помощью
линейных и круговых движений и простых циклов точения, как и
при стандартном DIN-программировании.
