182
4.10
Конт
ур
ы
т
орцов
ой
/за
д
н
ей
ст
ороны

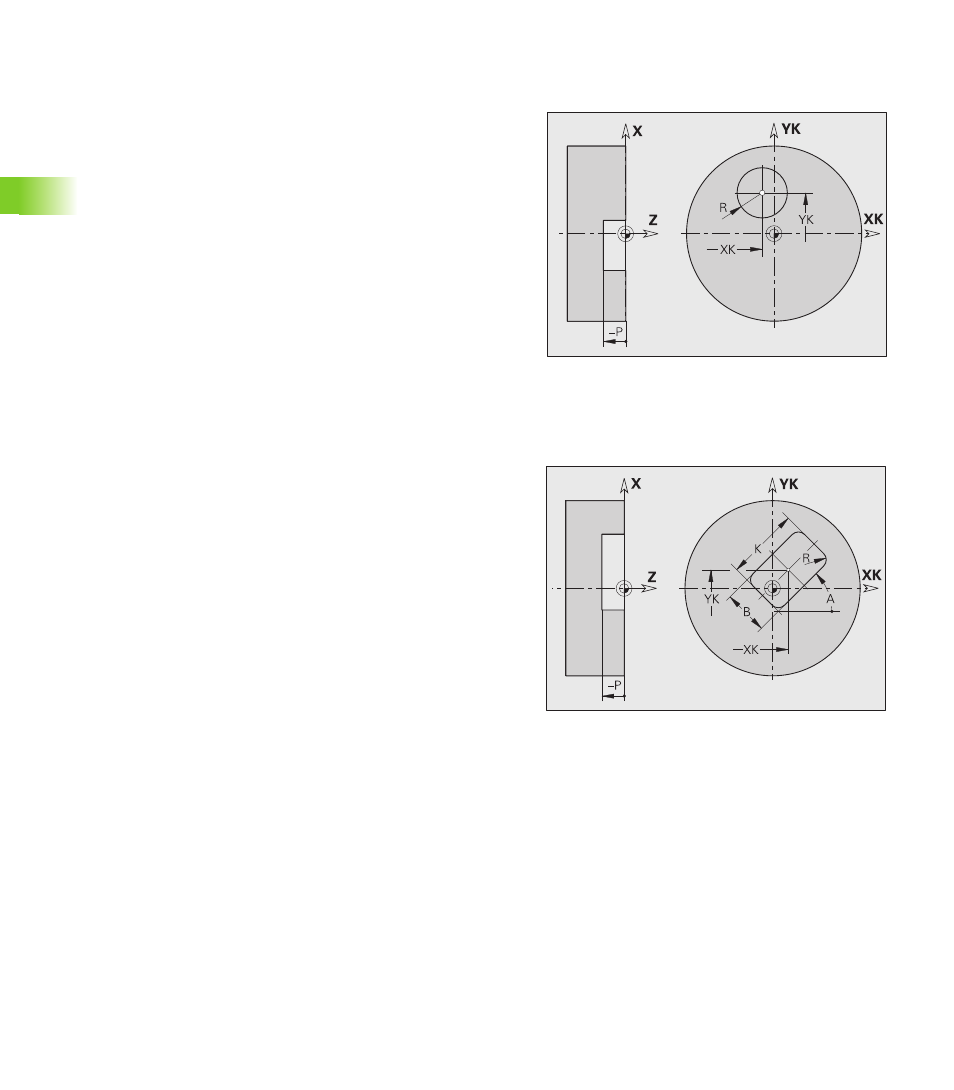

Полная окружность торцовой/задней
стороны G304-Geo
G304 определяет полную окружность в контуре торцовой или
задней стороны.
Прямоугольник торцовой/задней стороны
G305-Geo
G305 определяет прямоугольник в контуре торцовой или задней
стороны.
Параметры
XK
Центр окружности в декартовых координатах
YK
Центр окружности в декартовых координатах
R
Радиус
P
Глубина/высота (умолчание: "P" из G308)
P<0: карман
P>0: остров
Параметры
XK
Центр в декартовых координатах
YK
Центр в декартовых координатах
A
Угол к оси XK (по умолчанию: 0°)
K
Длина
B
(Высота) ширина
R
Фаска/cкругление (умолчание: 0°)
R>0: радиус закругления
R<0: ширина фаски
P
Глубина/высота (умолчание: "P" из G308)
P<0: карман
P>0: остров
