98
Система впрыска топлива (EFI)

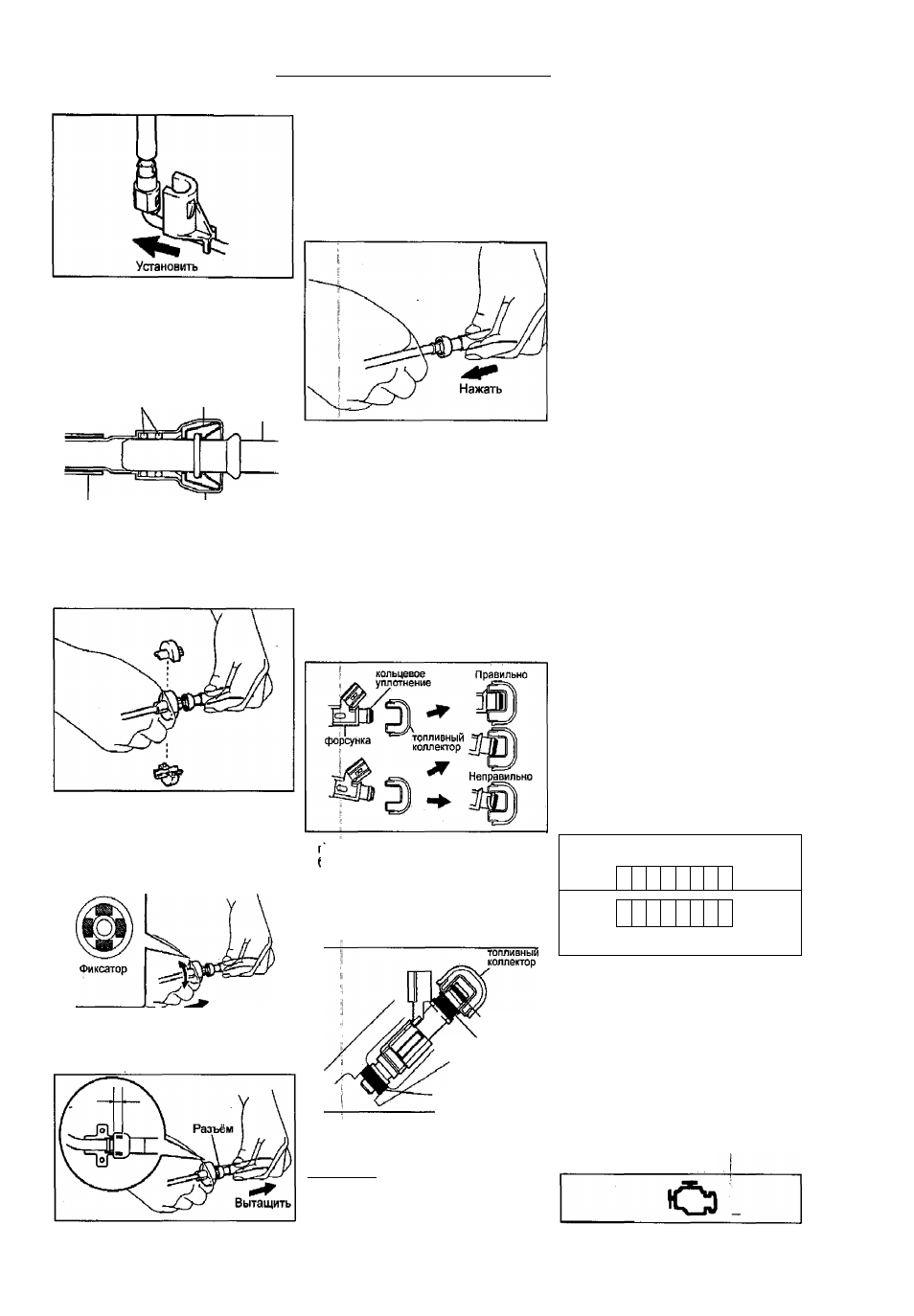

е) Подсоедините зажим к разъему.
ж) После подсоединения проверьте
отсутствия подтекания топлива че
рез соединение.
7. При работе с быстроразъемными
(металлическими) соединениями топ
ливопровода сделайте следующее:
Кольцевое
уплотненеие Фиксатор
Трубка
Нейлоновая трубка Корпус
а) Осмотрите трубопровод и разъем.
При наличии загрязнения очистите
разъем и трубопровод.
б) Подсоедините спецприспособле’
ние, как показано на рисунке.
BcraBvrrb
д) Перед подсоединением проверь
те щелостность соединяемых эле
ментов разъемов и убедитесь в от
сутствии посторонних включений.
е) фовместите оси соединяемых
элементов и установите разъем до
характерного щелчка. При необхо
димости нанесите немного мотор
ного масла на трубку топливного
фильтра.
ж) После подсоединения проверьте
отс^ствия подтекания топлива че
рез соединение.
8. Меры предосторожности при снятии
и установке форсунок.
а) ||1икогда не используйте повторно
кольцевое уплотнение.
б) Фри установке кольцевого уплот-
неь^йя на форсунку соблюдайте ос
торожность, чтобы ни в коем случае
не повредить его.
в) Перед установкой смажьте кольце
вое; уплотнение веретенным маслом
или! топливом. Никогда не используй
те Моторное и трансмиссионное мас
ло или тормозную жидкость.
в) Поверните спецприспособление и
совместите держатели разъема с
ответной частью спецприспособле-
ния и вставьте спецприспособление
в разъем.
г) Потяните за трубку и разъедините
разъем.
кольцевое
уплотнение
предохранительная
втулка
изолятор
Система
диагностирования
Описание
Электронный блок управления имеет
встроенную систему самодиагностики,
которая по сигналам датчиков непре
рывно отслеживает состояние двигате
ля. В случае обнаружения неисправно
сти эта система идентифицирует ее и
информирует об этом водителя сигна
лом, который высвечивается индикато
ром "CHECK ENGINE" ("проверьте дви
гатель"), расположенным на комбина
ции приборов.
Система самодиагностики имеет не
сколько режимов работы:
режим
обычной (текущей) самодиагностики,
режим тестирования.
При работе в режиме обычной само
диагностики электронный блок управ
ления анализирует различные сигна
лы (см. ниже таблицу диагностических
кодов) и определяет отказавшую сис
тему по выходным параметрам, за
фиксированным
соответствующими
датчиками или исполнительными ме
ханизмами. Индикатор "CHECK EN
GINE" на комбинации приборов ин
формирует водителя о наличии неис
правности. Индикатор выключается
автоматически сразу после устране
ния неисправности. Однако электрон
ный блок хранит в своей памяти коды
неисправностей, связанных с соответ
ствующими отказами, до тех пор. пока
диагностическая система не очистится
(не "сбросит" информацию) путем от
ключения предохранителя "EFI" при
выключенного зажигании, г
Диагностический код мОжет быть оп
ределен по числу миганий индикато
ра "CHECK ENGINE" при замкнутых
выводах "ТС" и "CG" ("13" w "4") ди
агностического
разъема
DLC3
(однако не все коды высвечиваются
на приборной панели). При'наличии
двух и более нейсправностей их ин
дикация начинается с наименьшего
кода (имеющего наименьший номер)
и далее продолжается по возрас
тающей.
Установите форсунку в головку
}лока цилиндров и топливный кол
лектор, как показано на рисунке.
Пе|:|ед установкой смажьте веретен
ным маслом или бензином место
контакта кольцевого уплотнения
форсунки и топливного коллектора.
16
15
14
13
12
11
10
8
/ 1.- \
( п
в
7
в
S
4
3
2
1
\
п )
SIL се
7.
после обслуживания топливной
системы проверьте отсутствие подте
кания топлива.
Примечание: после работы с топ
ливной с системой в течение недели
проверяйте
двигатель
на
отсутст
вие утечек и запаха топлива.
Режим тестирования используется при
поиске неисправностей, которые труд
но определить в режиме обычной са-
модиажостики. Проверка в режиме
тестирования производится только при
помощи сканера.
Индикатор "CHECK ENGINE"
("проверь двигатель")
1. Индикатор "CHECK ENGINE" - пре
дупреждающий световой сигнал на
панели приборов, зажигается при
включенном зажигании и при нерабо
тающем двигателе.
