Таблица. Проверка цепи интегрированного реле.
1
1 2 “З"4 5
6
7 в
9 10111
3
Выводы
Состояние
Результат
4 - масса
Выключатель центрального замка OFF ->■ LOCK
нет проводимости
проводимость
2 - масса
Ключ замка двери водителя LOCK -> любое другое положение
проводимость
нет проводимости
3 - масса
Выключатель центрального замка OFF UNLOCK
нет проводимости
проводимость
1 - масса
Ключ замка двери водителя UNLOCK любое другое положение
проводимость
нет проводимости
Проверка главного
выключателя
Проверьте наличие проводимости
между выводами разъема главного
выключателя центрального замка по
нижеприведенным таблицам.
[
Е!
1
8
7
6 S 4 3 2
1
¡6 is
14
li
—
1
1 ii то
=
5 1
—
Положение
выключателя
Выводы
LOCK
5-3
UNLOCK
8-3
б) Измените полярность напряже
ния, проверьте, что защелка пере
мещается в сторону "UNLOCK".
2. Проверка датчика незапертой две
ри, Проверьте проводимость между
выводами, указанными в таблице.
Проверка
интегрированного реле
(монтажного блока в салоне)
1. Проверьте предохранитель DOOR.
Проверьте работу и цепь реле по
таблице "Проверка интегрированного
реле {монтажного блока в салоне).

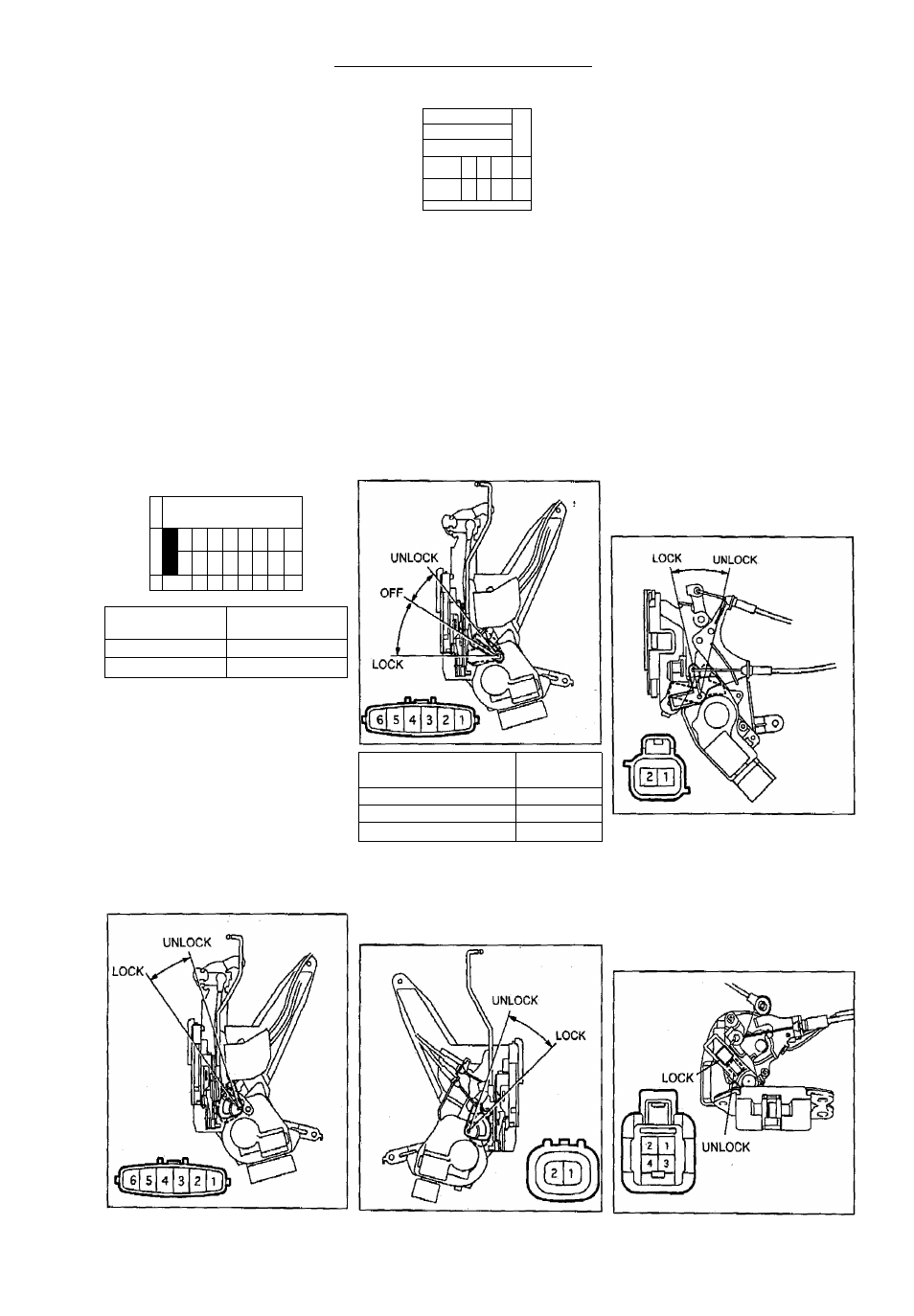

Проверка замков дверей
Дверь водителя
1. Проверка работы замка,
а) Подсоедините"+" аккумуляторной
батареи к выводу "5", к выводу
"6", проверьте что защелка замка
перемещается в сторону "LOCK".
Положение
датчика
Выводы
LOCK
4-2
OFF
-
UNLOCK
3-2
б) Измените полярность напряже
ния. проверьте, что защелка пере
мещается в сторону "UNLOCK".
Двери задних пассажиров
1. Проверка работы замка,
а) Подсоедините"+" аккумуляторной
батареи к выводу "Г, к выводу
"2", проверьте что защелка замка
перемещается в сторону "LOCK".
Дверь пассажира
проверка работы замка,
а) Подсоедините"+" аккумуляторной
батареи к выводу "1", к выводу
"2", проверьте что защелка замка
перемещается в сторону "LOCK".
б) Измените полярность напряже
ния, проверьте, что защелка пере
мещается в сторону "UNLOCK".
Задняя дверь
1. Проверка работы замка,
а) Подсоединитеаккумуляторной
батареи к выводу "4", к выводу
"3", проверьте что защелка замка
перемещается в сторону "LOCK".
