Электрооборудование кузова 287
Электропривод
стеклоподъемников
проверка главного
переключателя
стеклоподъемников
1. Проверьте работу переключателя
по таблице "Проверка цепи главного
переключателя стеклоподъемников".
2. Проверьте наличие проводимости
между выводами переключателя по
приведенным ниже таблицам.
Задняя правая дверь (стекло­
подъемники разблокированы).
Дверь пассажира
(стеклоподъемни
разблокированы 1КИ
Положение
переключателя
Выводы
Вверх 6 - 1 3 , 1 - 1 5
ВЫКЛ. 1 - 1 3 . 1 - 1 5
Вниз 6 - 1 5 , 1 - 1 3
, ^верь пассажира
стеклоподъемники заблокированы).
Положение
переключателя
Выводы
Вверх 6 - 1 3
ВЫКЛ. 1 3 - 1 5
Вниз 6 - 1 5
Задняя левая две
{стеклоподъемни
1
разблокированы
р ь
ки
Положение
переключателя
Выводы
Вверх 6 - 1 2 , 1 - 1 0
ВЫКЛ. 6 - 1 2 , 1 - 1 0
Вниз 6 - 1 0 , 1 - 1 2
Задняя левая дверь
(стеклоподъемники заблокированы).
Положение
переключателя
Выводы
Вверх 6 - 1 2
ВЫКЛ. 1 0 - 1 2
Вниз 6 - 1 0
Положение
переключателя
Вверх
ВЫКЛ.
Вниз
Выводы
6 - 1 8 , 1 - 1 6
1 - 1 8 , 1 - 1 6
6 - 1 6 , 1 - 1 8
Задняя правая дверь
стеклоподъемники заблокированы).
Положение
переключателя
Выводы
Вверх 6 - 1 8
ВЫКЛ. 1 6 - 1 8
Вниз 6 - 1 6
Проверка переключателей
стеклоподъемников
на дверях
Проверьте наличие проводимости
между выводами переключателя по
приведенным ниже таблицам.
Если проводимость отличается от
описания, замените главный переклю­
чатель.
Положение
переключателя
Выводы
Вверх 1 - 2, 3 - 4
ВЫКЛ. 1 -2, 3-5
Вниз 1 -4, 3-5
а) Подсоедините"+" аккумуляторной
батареи к выводу "4" электродвига­
теля, батареи к выводу "5". Вал
электродвигателя должен вращать­
ся по часовой стрелке.
б) Поменяйте полярность и убеди­
тесь, что направление вращения
изменилось.
2. Стеклоподъемники передней пра­
вой и задней левой дверей,
а) Подсоединитеаккумуляторной
батареи к выводу "5" электродвига­
теля, батареи к выводу "4". Вал
электродвигателя должен вращать­
ся по часовой стрелке.
Проверка электродвигателей
привода стеклоподъемников
Внимание: ошибочное подключение
питаний может привести к выводу
иэ строя концевого выключателя и
генератора импульсов.
1. Стеклоподъемники передней левой
и задней правой дверей.
6) Поменяйте полярность и убеди­
тесь, что направление вращения
изменилось.
Проверка тепловых
предохранителей
1. Подключите амперметр в цепь
электродвигателя.
2. Поднимите стекло до полностью за­
крытого положения.
3. Продолжая удерживать переключа­
тель, убедитесь, что при полностью
поднятом стекле сила тока составит
примерно 16- 34 А.
2. Убедитесь, что стеклоподъемники
снова начнут работать через 60 секунд.

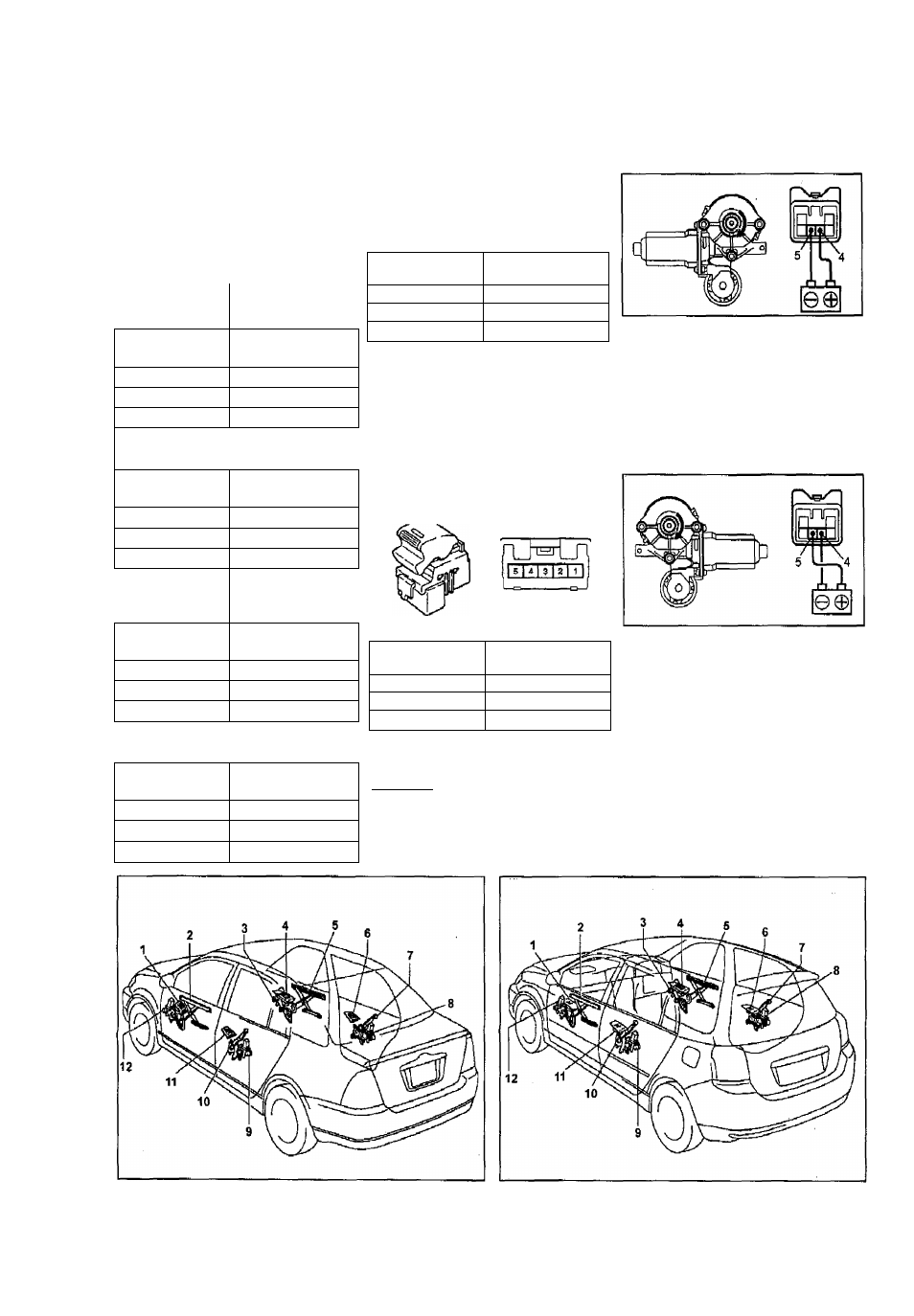

Электропривод стеклоподъемников. 1, 6, 11 - переключатель управления стеклоподъемником, 2, 5 - механизм
стеклоподъемника передних дверей, 3, 8, 9 , 1 2 - электродвигатель привода стеклоподъемников, 4 - главный пе­
реключатель стеклоподъемников.
