271
Система безопасности (SRS)
Меры предосторожности
при эксплуатации
и проведении
ремонтных работ
Ошибки, допущенные при обслужи
вании системы безопасности, могут
привести к непроизвольному сраба
тыванию системы при проведении
сервисных мероприятий или к не
срабатыванию системы в момент
аварии, поэтому всегда соблюдайте
правила, описанные в руководстве
по ремонту.
1. Симптомы неисправностей системы
подушек безопасности трудно распо
знать. Всегда проверяйте коды неис
правностей, преаде чем отсоединять
батарею.
2. Работы с системой подушек безо
пасности проводите не раньше, чем
через 90 секунд после установки зам
ка зажигания в положение "LOCK" и
отсоединения отрицательного прово
да от аккумуляторной батареи.
3. Никогда не разбирайте узел подуш
ки безопасности в рулевом колесе.
4. Не подвергайте накладку рулевого
колеса ударам и воздействию силь
ных магнитных полей.
5. Не допускайте нагрева или воз
действия пламени на накладку руле
вого колеса.
6. Даже после несильного столкно
вения, при котором подушка безо
пасности не сработала, всегда про
веряйте поверхность накладки и со
стояние датчиков. При обнаружении
выбоин, трещин, деформаций и т.д.
замените блок подушки безопасно
сти в сборе.
7. Никогда не устанавливайте элемен
ты системы SRS с другого автомоби
ля, используйте только новые ком
плектующие.
8. Если ремонт автомобиля связан с
сильными ударами, сначала заблоки
руйте датчик.
9. Никогда не разбирайте элементы
системы SRS.
10. Для проверки системы безопасно
сти применяйте тестер с входным со
противлением не менее 10 кОм/В,
11. На корпусах элементов системы
SRS имеются информационные таб
лички. Следуйте приведенным на них
инструкциям.
12.
После завершения ремонтных
работ проведите повторную диагно
стику системы.
13. При утилизации автомобиля или
рулевого колеса всегда разряжайте
подушку безопасности.
14. Внешняя поверхность узла подуш
ки безопасности нагревается при сра
батывании. Подождите пока узел ос
тынет до нормальной температуры.
Не применяйте для охлаждения воду!
Разъемы
Все разъемы проводки системы SRS
окрашены в желтый цвет, контакты
разъемов позолочены. Конструкция
разъемов обеспечивает безопасную
работу системы и предусматривает
диагностирование полного замыкания
разъема. Для надежности соединения
применены двойные замки.

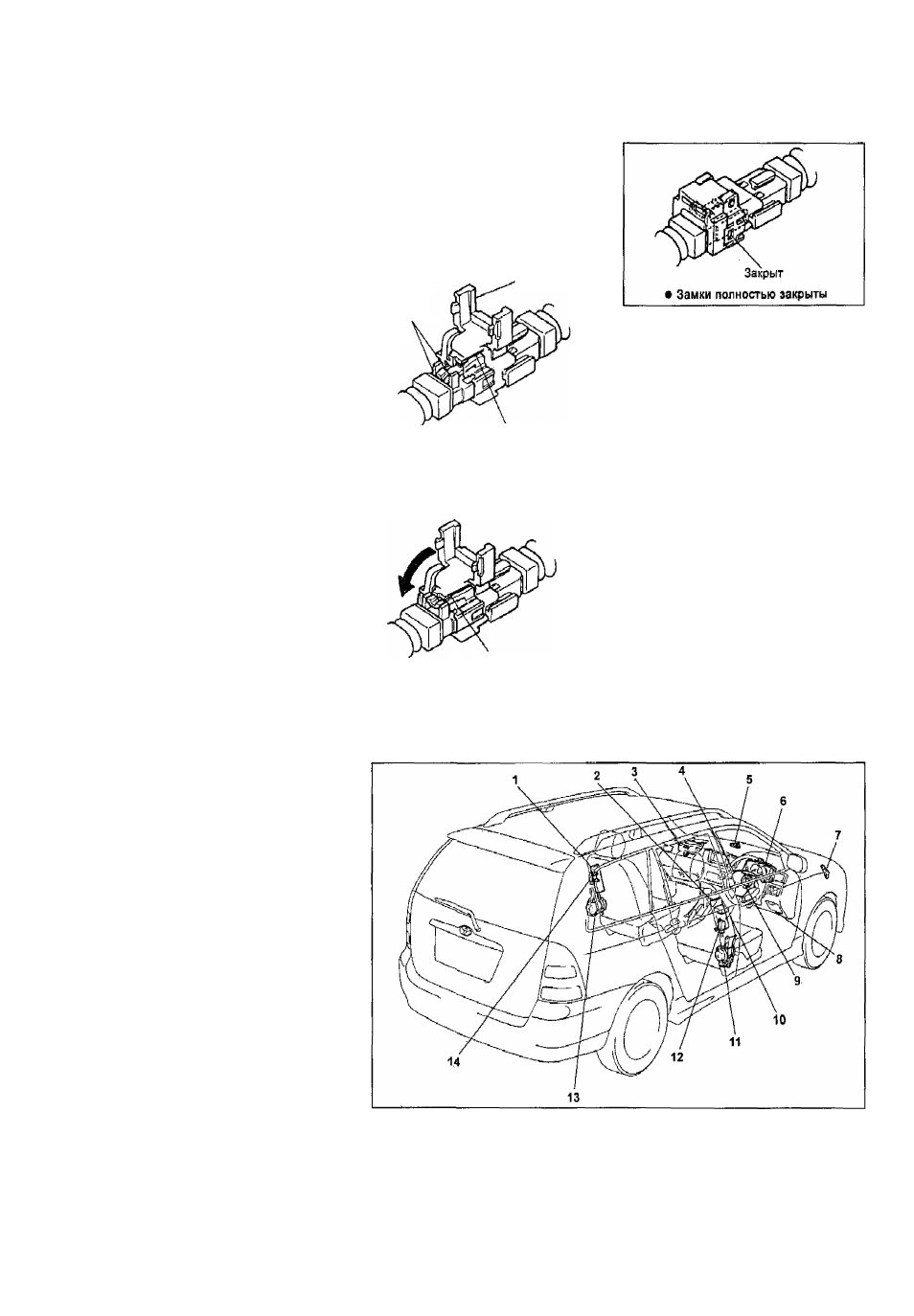

Второй замок
Ребра
Первый замок
Первый замок открыт
(второй закрыть нельзя)
Закрыт
* Первый замок закрыт
(разрешение закрытия второго замка)
Компоненты системы
Снятие и установка подушки
безопасности водителя
1. Снимите панель управления магни
толой.
2. Установите автомобиль в положе
ние прямолинейного движения.
3. С помощью ключа Тогх ТЗО ослабь
те болты крепления накладки рулево
го колеса.
4. Отсоедините разъем и снимите на
кладку рулевого колеса.
5. Установку производите в обратном
порядке. Обращайте внимание на мо
менты затяжки, указанные на сбороч
ном рисунке.
Снятие и установка
спирального провода
1. Снимите накладку рулевого колеса.
2. Снимите рулевое колесо (см. Руле
вое управление).
3. Снимите нижний кожух рулевой ко
лонки.
а) Отверните два винта и снимите
кронштейн рычага регулировки ру
левой колонки.
б) Отверните три винта и снимите
кожух.
Компоненты системы SRS.
1
- левая боковая подушка безопасности,
2 - правая боковая подушка безопасности, 3 - подушка безопасности пасса
жира, 4 - накладка рулевого колеса с подушкой безопасности водителя,
5 - левый передний датчик SRS, б - индикатор SRS, 7 - правый передний
датчик SRS, 8 - диагностический разъем DLC3, Э - спиральный провод,
10 - блок управления SRS,
11
- пред натяжитель правого ремня безопасно
сти, 12 - правый боковой датчик SRS, 13 - пред натяжитель левого ремня
безопасности, 14 - левый боковой датчик SRS.
