Задняя подвеска (модели 2WD)
181
Внимание: если измеренное значение
превышает
предельно
допустимое,
замените подшипник в сборе со сту-
лицей.
е) [Модели с задними барабанными
тормозами)
Установите тормозной барабан (см.
главу 'Тормозная система").
ж) (Модели с задними дисковыми
тормозами)
Установитё суппорт тормозного ме-
ханизма^^рмозной диск (см. главу
"Т орм6'5М&йН[Шгема).
Момент зШШкаШШов
крепления оуппортаШ:............. 46,6 Н-м
з) Уся^рновитегзаднее колесо.
Момент затяжки...................... 103 Н-м
Снятие
1. Снимите заднее колесо.
2. (Модели с задними барабанными
тормозами)
Снимите тормозной барабан.
3.
(Модели с задними дисковыми
тормозами)
4. Отверните два болта и отсоедините
суппорт тормозного механизма задне
го колеса.
Примечание:
подвесьте
суппорт
б
сборе при помощи проволоки.
Установка
1. Установите датчик частоты враще
ния на ступицу.
2. Установите ступицу задней оси в
сборе с подшипником на балку задней
подвески и затяните четыре болта.
Момент затяжки..........................56 Н -м
5.
(Модели с задними дисковыми
тормозами)
Снимите тормозной диск.
Внимание: избегайте попадания мас
ла на рабочую поверхность диска.
6. Отсоедините разъем датчика часто
ты вращения.
Внимание:
убедитесь
в
отсутствии
посторонних частиц в разъеме дат
чика и отверстии для него.
7. Отверните четыре болта и снимите
ступицу Б сборе с подшипником.

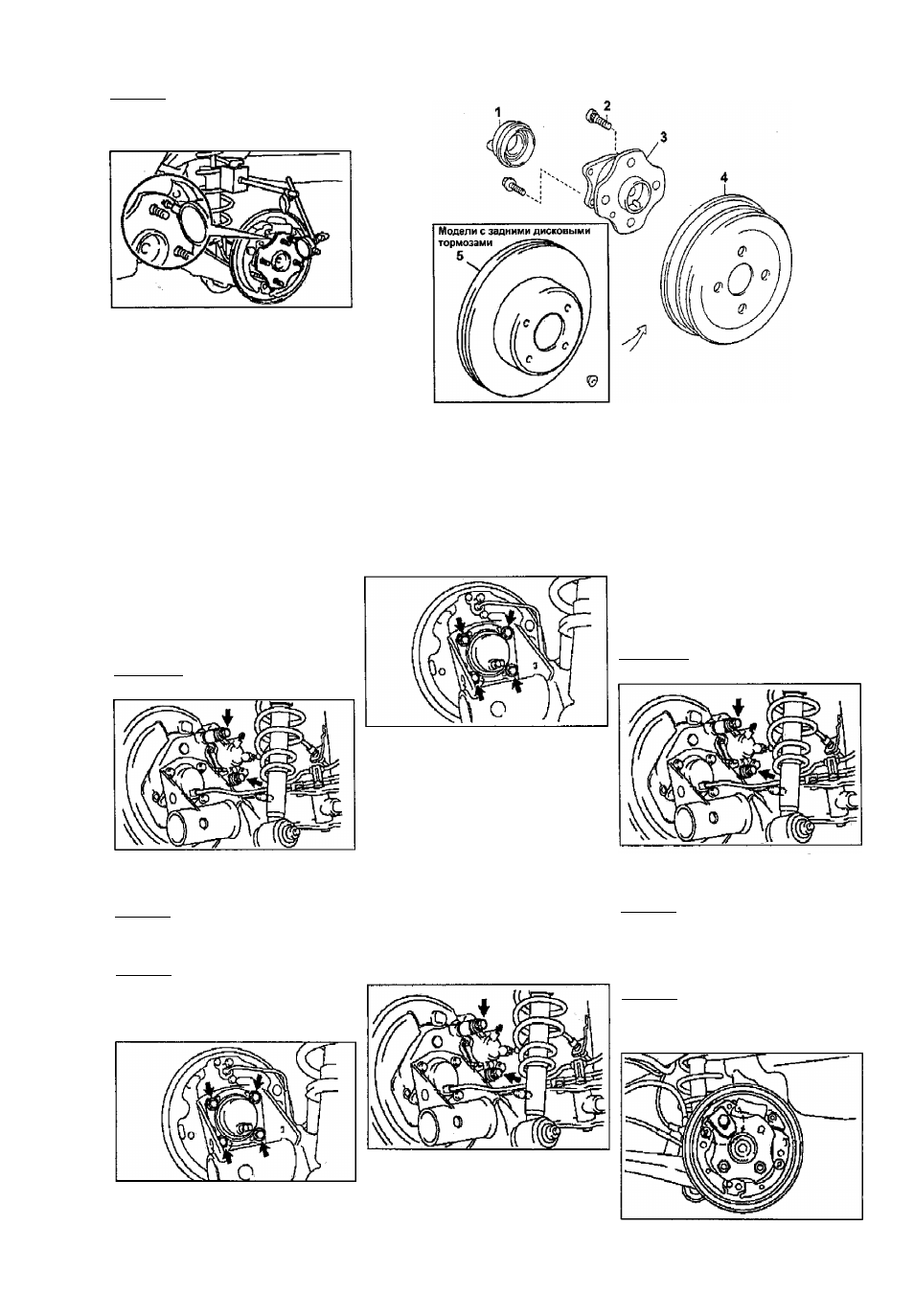

Ступица задней оси (модели 2\ND). 1 - пыльник, 2 - болт ступицы, 3 - сту
лица задней оси, 4 - тормозной барабан, 5 - тормозной диск.
10. Проверьте работу датчиков часто
ты вращения колес.
Замена болта ступицы
1. Снимите заднее колесо.
2. (Модели с задними барабанными
тормозами)
Снимите тормозной барабан.
3.
(Модели с задними дисковыми
тормозами)
Отверните два болта и отсоедините
суппорт тормозного механизма задне
го колеса.
Примечание:
подвесьте
суппорт
в
сборе при помощи проволоки.
3. Подсоедините разъем датчика час
тоты вращения,
4. Проверьте осевой зазор подшипни
ка и биение ступицы задней оси (см.
соответствующий подраздел).
5. (Модели с задними барабанными
тормозами)
Установите тормозной барабан.
6. (Модели с задними дисковыми
тормозами)
Установите тормозной диск.
7. (Модели с задними дисковыми
тормозами)
Установите суппорт тормозного меха
низма заднего колеса и затяните два
болта.
Момент затяжки.......................46,6 Н м
4.
(Модели с задними дисковыми
тормозами)
Снимите тормозной диск.
Внимание: избегайте попадания мас
ла на рабочую поверхность диска.
5. Снимите болт ступицы задней оси.
а) Установитё специнструмент на
болт, который необходимо снять,
как показано на рисунке.
Внимание: при установке специнст-
румента в отличное, от показанного
на рисунке положения, вы не сможе
те снять болт ступицы.
8. Снимите датчик частоты вращения
со ступицы.
8. Установите заднее колесо.
Момент затяжки........................ЮЗ Н м
9. Проверьте углы установки задних
колес.
