278

Электрооборудование кузова

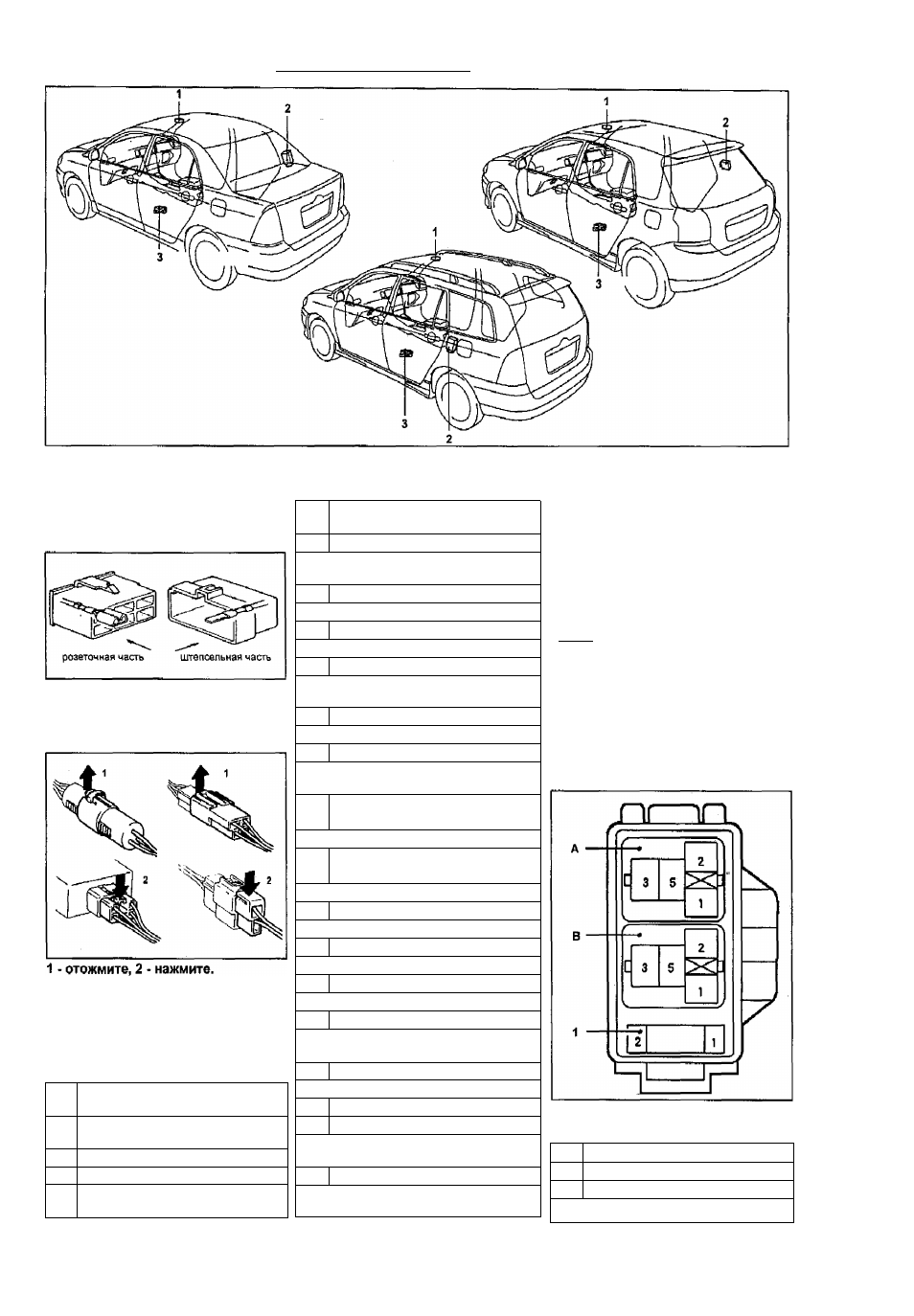

Расположение компонентов на кузове. 1 - лампа местной подсветки, реле и переключатель управления люком,
2 - блок управления центральным замком, 3 • датчик замедления (модели 4\№0), датчик замедления и датчик
крена (модели с УбС).

3. Если не сказано иначе, все разъе­
мы показываются с раскрываемой
стороны замком к верху.

4. При рассоединении разъемов не
тяните за провода и будьте внима­
тельны при отсоединении зажимов

фиксаторов.

Реле и предохранители

Монтажный блок

в моторном отсеке

Таблица. Монтажный блок №1

в моторном отсеке).

А

Реле электроусилителя
рулевого управления

В

Реле э/м муфты
компрессора кондиционера

С

Реле звукового сигнала

D

Реле системы впрыска

Е

Реле №2 вентилятора
радиатора

F

Реле N21 вентилятора
радиатора

а

EMPS (50А)

- электроусилитель рулевого
управления

b

HEAD MAIN (40А)

- фары

с

A/PUMP (50А)

- управление двигателем (2ZZ-GE)

d

ALT (100A)

- система зарядки
- обогреватель заднего стекла

е

H-LP CLN (30A)

- омыватель фар

f

RDI FAN (30A)

- вентиляторы радиатора
и конденсатора

g

ABS№1 (ЗОА)или

VSC №1 (40A)

- A B S

h

ABS №2 (40A) или
VSC №2 (40A)

- A B S

1

HEAD RH (15A)

- правая фара

2

HEAD LH (15A)

- левая фара

3

HORN (10A)

- звуковой сигнал

4

HAZARD (10A)

- указатели поворота и аварийная
сигнализация

5

ALT-S (SA)

- система зарядки

б

запасной

7

EFI (ISA)

- управление двигателем
- индикаторы режима работы АКПП

8

DOME (15A)

- часы
- комбинация приборов

- фары

- внутреннее освещение
- кондиционер с автоматическим
управлением
- магнитола

- система предупреждения
о невы ключей ном освещении
• дистанционное управление

центральным замком

- A B S (VSC)

9 АМ2 (ЗОА)

- цепь АМ2 замка зажигания

10

11

12

12

резервная цепь
резервная цепь
резервная цепь
резервная цель

Блок реле VSC

Блок реле VSC.

Таблица. Блок реле VSC.

A

Реле электронасоса ABS

B

Реле клапанов ABS

a

VSC №3 (7,5 A)

- A B S (VSC)
