50

Двигатели 1М2-РЕ (1,5) и 2NZ-FE (1,3). Механическая часть

Примечания:

-

Обеспечьте

диаметр

выдавли­

ваемого герметика 2,5-3,5 мм.

- Детали должны быть соединены

в течение времени, указанного в

инструкции по применению герме­

тика, в противном случае герме­
тик должен быть удален и нанесен

заново.

в) Установите масляный поддон.

Равномерно в несколько приемов

затяните девять болтов и две гайки

крепления поддона.

Момент затяжки

......................

9Нм

5. Установите перепускной болт мас­

ляного фильтра.

Момент затяжки.........................30 Н-м
6. Установите масляный фильтр.
7. Установите штуцер слива охлаж­

дающей жидкости двигателя.

а) Нанесите герметик на 2-3 витка

резьбы штуцера.

б) Заверните штуцер.

Момент затяжки.........................35 Н м
Примечание:
затянув штуцер необ­

ходимым

моментом,

поверните

его

по ходу часовой стрелки, до тех пор,
пока отверстие для слива не ока­

жется снизу.

8. Установите датчик детонации (см.
главу "Система впрыска топлива").
9. Установите датчик аварийного дав­

ления масла (см, главу "Система

смазки").

10. Установите термостат (см. главу

"Система охлаждения").

11. Установите трубку перепуска ох-

лахщающей жидкости, заверните болт

и две гайки.
Момент затяжки...........................9 Н м

11 Нм

9 Нм

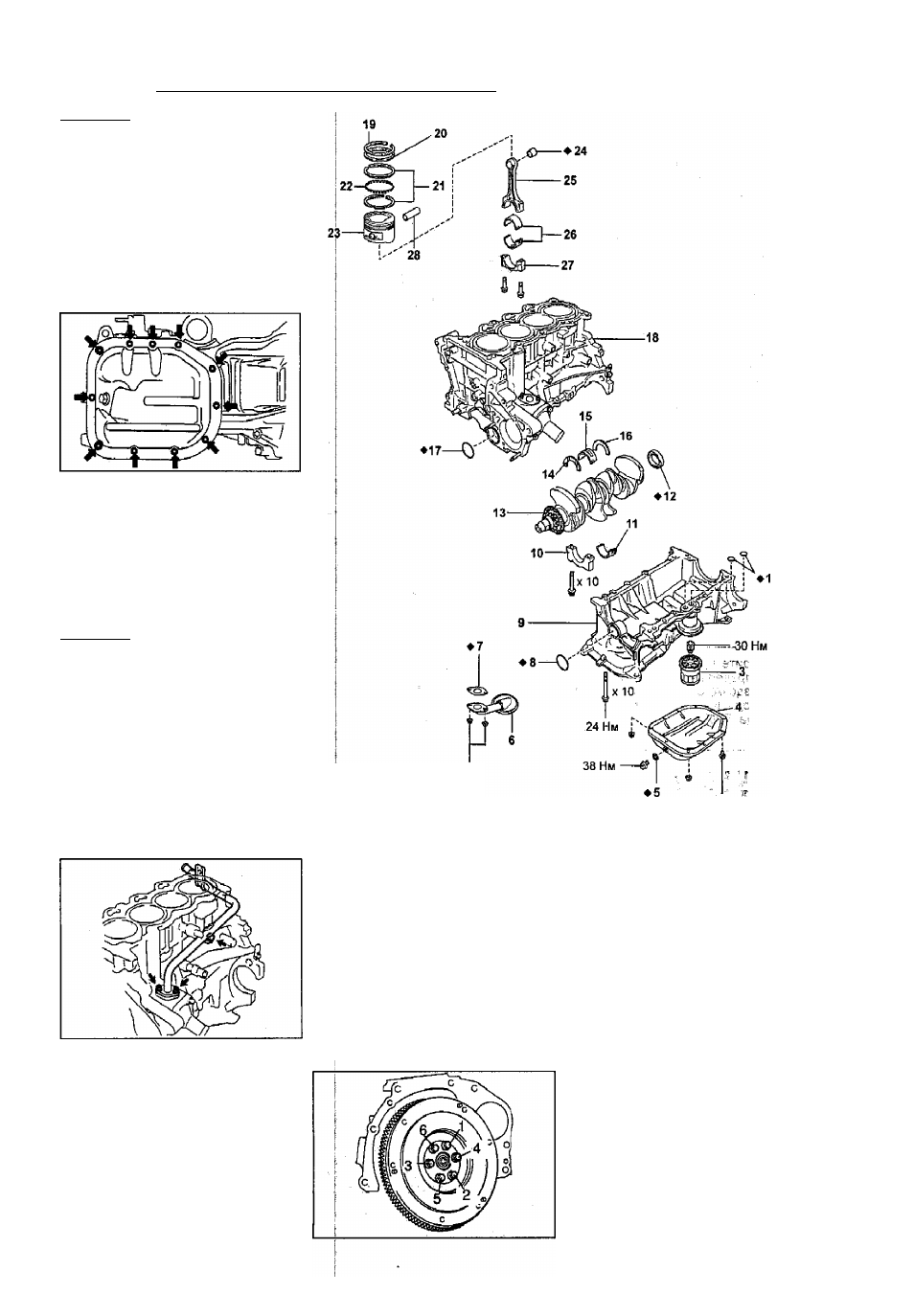

Раз1борка и сборка блока цилиндров (2). 1, 8, 17 - кольцевое уЬлотнение,

2 - штуцер масляного фильтра, 3 - масляный фильтр, 4 - масляный под­

дон, 5, 7 р прокладка, 6 - маслоприемник, 9 - картер, 10 - крышка коренного

подшипника, 11 - нижний коренной подшипник, 12 - задний сальник ко-

лейчатого вала, 13 - коленчатый вал, 14, 16 - упорные лолукольца,

15 верхний коренной подшипник, 18 - блок цилиндров, 19, 20 > крмпрес-

сионное кольцо, 21, 22 - маслосъемное кольцо, 23 - поршень, 24 - втулка

поршневой головки шатуна, 25 - шатун, 26 - шатунные подшипники,

27 т крышка шатунного подшипника, 28 - поршневой палец.

12. Подсоедините жгут проводов дви­

гателя.

13. Установите головку блока цилинд­

ров (см. раздел Толовка блока ци­

линдров").

14. Установите звездочки привода

распределительных валов и цепь при­

вода ГРМ (см. раздел "Цепь привода
ГРМ").

15. Снимите двигатель со стенда.
16. (Модели с МКПП) Установите ма­

ховик.

а) Установите маховик на коленча­

тый вал.

б) Нанесите герметик на 2-3 витка
резьбы на конце болта.

в) Установите и равномерно в не­

сколько проходов, затяните болты

крепления маховика в последова­

тельности, показанной на рисунке,

Момент затяжки........ .................49 Н м

г) Нанесите на болт метку.

д) Доверните болт на 90“’.

е) Убедитесь, что метки на всех
болтах повернуты на 90“ от перво­

начального положения.

17. (Модели с АКПП) Установите ве­

дущую пластину гидротрансформатора.

а) Установите переднюю-^распорную

в^лку, ведущую пластину и заднюю
пластину на коленчатый вал.

б) Нанесите герметик на 2-3 витка
резьбы на конце болта.
в) Установите и равномерно в не­
сколько проходов затяните шесть
болтов в показанной на' предыду­
щем рисунке последоватё'льности.

Момент затяжки......................88 Н-м
