Двигатель 1ZZ-FE■ Механиче(;кая часть 61
б) Установите переднюю распорную
втулку, ведущую пластину и заднюю
пластину на коленчатый вал.
в) Нанесите герметик на 2 - 3 витка
резьбы болта.
г) Установите и равномерно в не­
сколько проходов затяните восемь
болтов в последовательности, ука­
занной на рисунке.
Момент затяжки......................... 88 Н-м
15. (Модели с МКПП) Установите ма­
ховик.
а) Зафиксируйте коленчатый вал
спецприспособлением.
б) Заверните восемь болтов креп­
ления маховика в последовательно­
сти, показанной на рисунке выше.
Момент затяжки......................... 49 Н м
в) Нанесите метку на болт.
г) Доверните болты на 90°. Убеди­
тесь, что все метки повернуты на
90° от первоначального положения.

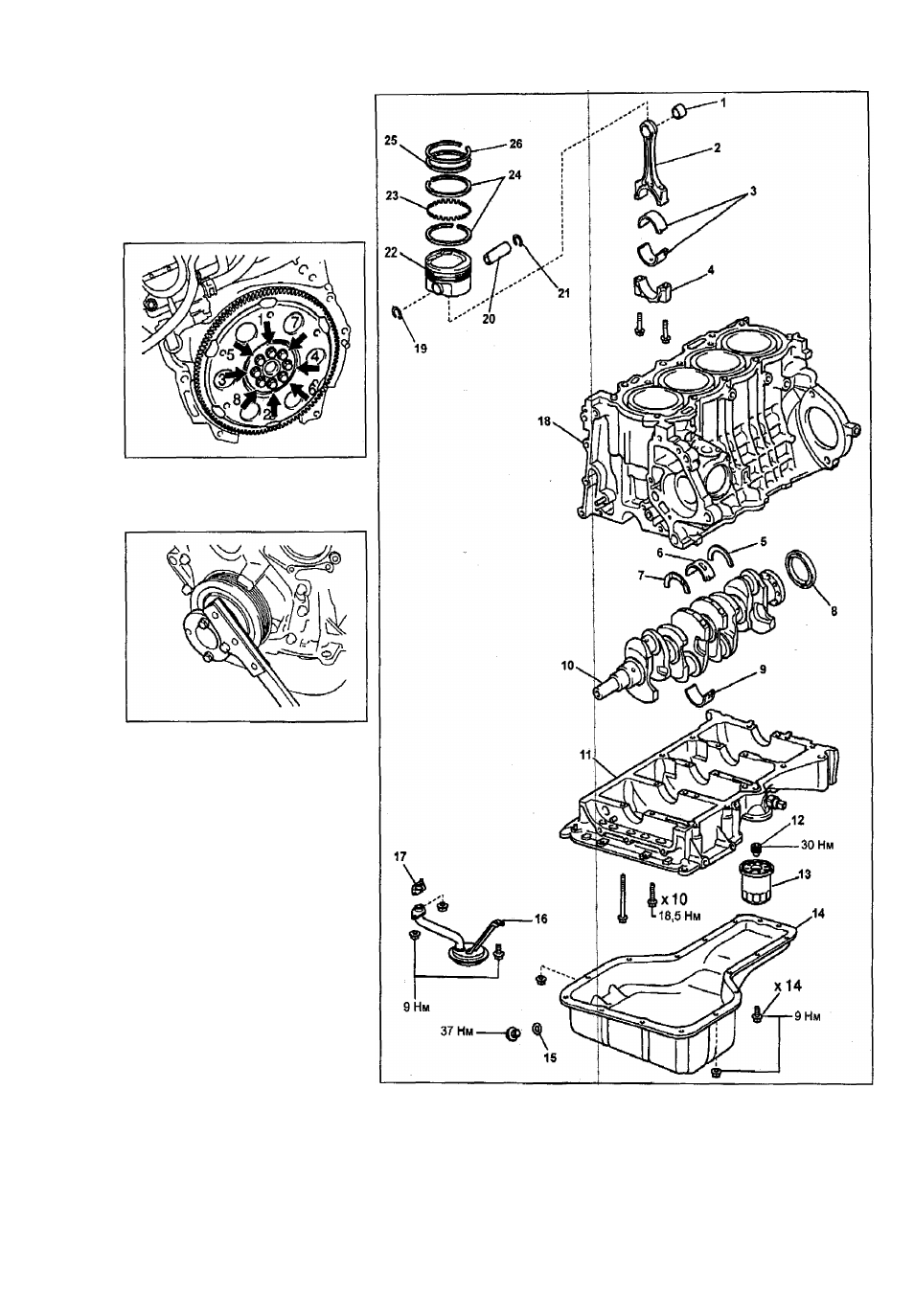

Разборка и сборка блока цилинд|)
2 - шатун, 3 - вкладыши шатун
5, 7 - упорные полукольца, 6 - вер:
ленчатого вала, 8 - задний сальн
подшипника коленчатого вала,
подшипников, 12 - перепускной
ный поддон, 15, 17 - прокладка,
19, 21 - стопорное кольцо, 20 - п
ритель маслосъемного кольца
25 - компрессионное кольцо №2,
юв (2). 1 - втулка верхней головки шатуна,
ных подшипников, 4 - крышка шатуна,
^хкий вкладыш коренного подшипника ко-
Ак коленчатого вала, 9 - нижний вкладыш
коленчатый вал, 11 - крышка коренных
болт, 13 - масляный фильтр, 14 - масля-
6 - маслолриемник, 18 - блок цилиндров,
1Шневой палец, 22 - поршень, 23 - расши-
24 - скребки маслосъемного кольца,
26 - компрессионное кольцо №1.
