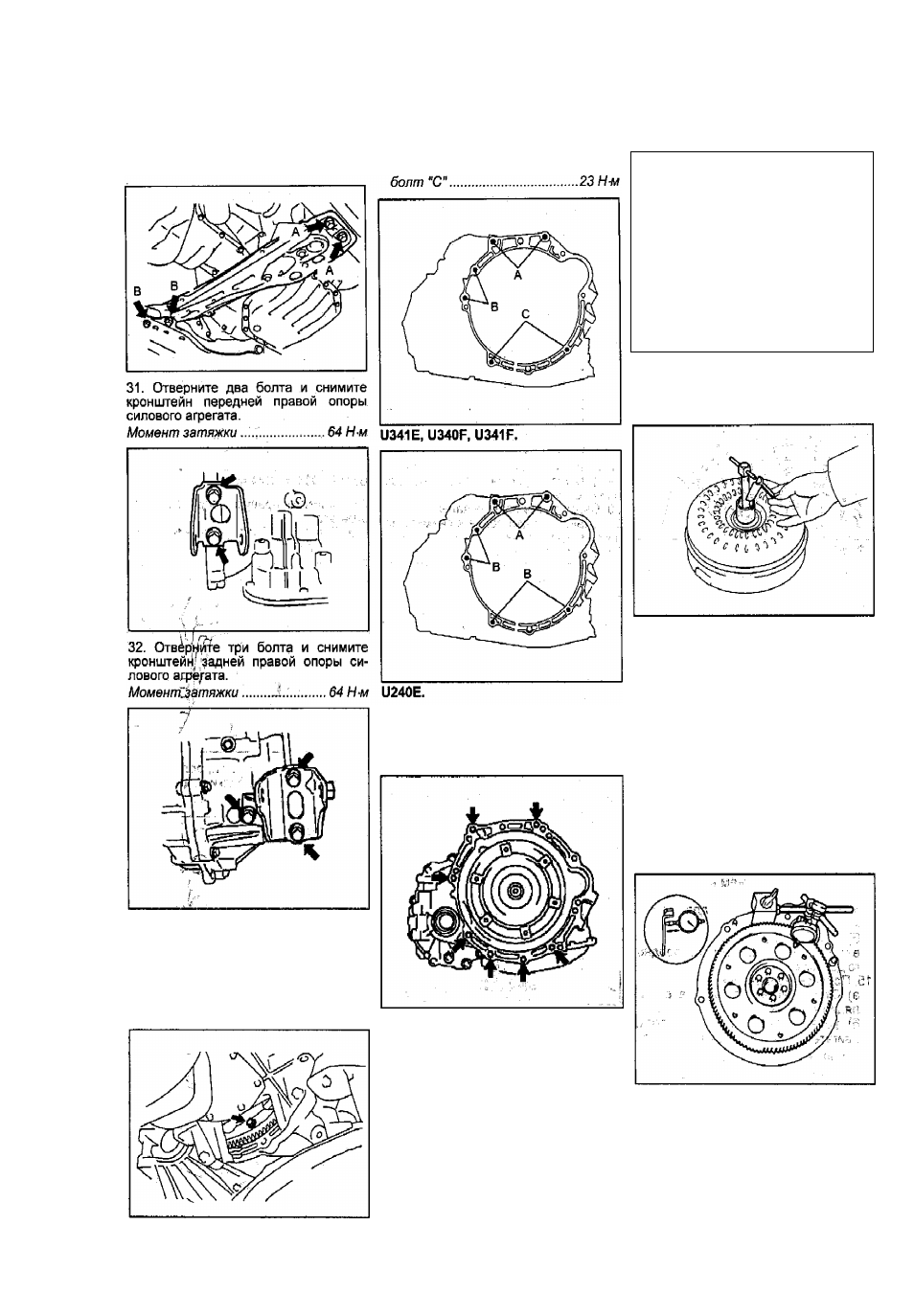

Автоматическая коробка передач

151

30. Отверните четыре болта и сними­
те поперечную балку с передней пра­

вой опорой.
Момент затяжки:

болт ''А-..................................39 И м
болт "В"
..................................62 Н-м

б) (и341Е, и340Р, и341Р, и240Е)
Отверните шесть болтов крепления
коробки передач к двигателю.

Момент затяжки болтов:

болт "Л".............................. 64 Н-м
болтЪ'*.
................... ........... ...46 Н-м

33. Снимите крышку гидротрансфор­

матора.

34. Снимите коробку передач в сборе,

а) Вращая коленчатый вал отверни­

те 6 болтов крепления гидротранс­

форматора к пластине привода.

Момент затяжки....................... 28 Н-м

2. Проверка муфты свободного хода,

а) Установите специнструмент во
внутреннюю обойму муфты свобод­
ного хода.

^ * о ч

б) Установите специнструмент так,
чтобы совместить меТкИ на ступице

гидротрансформатора и внешней
обойме муфты свободного хода.

в) (и340Е, и441Е)
Отверните семь болтов крепления

коробки передач к двигателю.

Момент затяжки................. ........30 Н-м

в) При неподвижном гидротранс­

форматоре муфта не должна вра­

щаться против часовой стрелки, а

должна свободно и плавно вра­

щаться по часовой стрелке.
г)

При необходимости промойте

гидротрансформатор и перепро­
верьте муфту свободного хода. Ес­

ли муфта неисправна, то замените

гидротрансформатор,.

3. Проверка зубчатого венца и биения
пластины привода гидротрансформа^

тора.

а)

Установите стрелочный индика­

тор и измерьте биение пластины

привода гидротрансформатора.

Номинальное биениё...................0,2 мм

г) Отсоедините коробку передач от

двигателя.

35. Снимите гидротрансформатор.

Проверка
гидротрансформатора

и пластины привода
гидротрансформатора

1.

Если рабочая жидкость

АКПП

за­

грязнена,

то

Промойте гидротранс­

форматор и охладитель рабочей жид­
кости.

б) Если биение пластины привода

гидротрансформатора превышает
номинальное значение, то в случае
поврежденного зyбчatoгo венца за­
мените пластину привода гидро­

трансформатора.

При установке новой пластины об­
ратите внимание на ориентацию
распорных втулок. Затяните болты.
