154

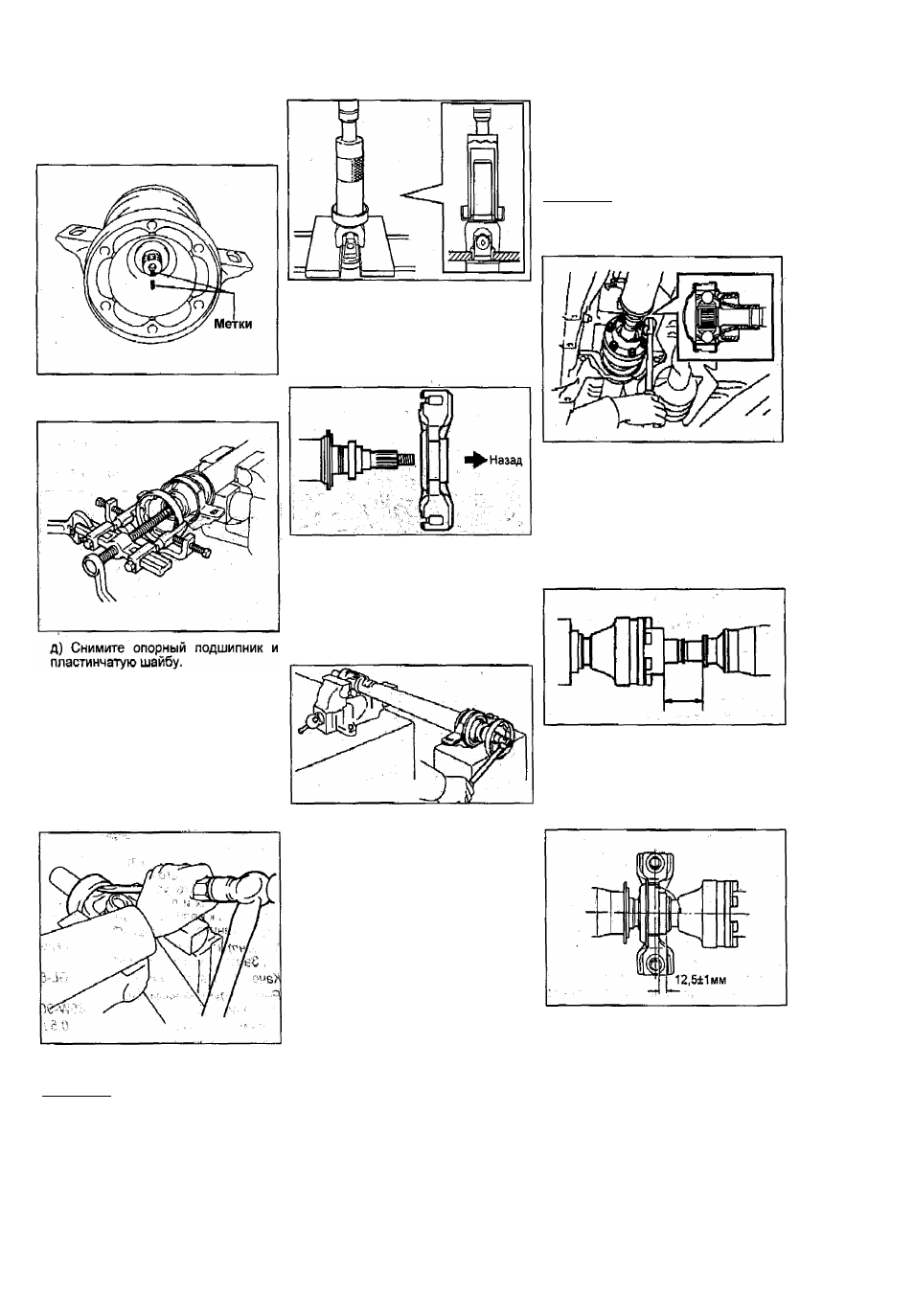

Карданный вал (модели 4WD)

б) Удерживая передний фланец,
отверните гайку и снимите шайбу.

в) Нанесите установочные метки на
фланец и вал.

г) Используя съемник, снимите зад­
ний фланец.

2. Проверьте опорный подшипник.

а) Вращайте подшипник руками,

прикладывая к нему усилие в на­
правлении вращения. Убедитесь,
что подшипник вращается плавно,

. без заеданий.

б) Убедитесь, что сальники не по­

вреждены.

3.,Замена пыльника,

а). С .помощью отвертки и молотка,
снимитёлыльник.

Сборка

1, Установите опорный подшипник,

а) Установите опорный подшипник
на промежуточный вал, сориентиро­

вав его, как показано на рисунке.

б) Установите шайбу.

в) Совместите -установочные метки
на фланце и валу и установите
фланец.
г) Удерживая фланец, установите
подшипник на место, закрепив его
новой гайкой с шайбой.

Момент затяжки.................... ....181 Н-м

' б) Используя подходящую оправку и

пресс, установите новый пыльник.

Примечание: не повредите пыльник.

3. Затяните болты крепления соеди­
нительной муфты.

а) Включите стояночный тормоз.
б) С помощью торцевого ключа за­
тяните болты крепления соедини­
тельной муфты.

Примечание: поместите ветошь, как

показано на рисунке, чтобы не по­
вредить резиновое уплотнение.

Момент затяжки......................... 27 И м

5. Затяните болты крепления опорного
подшипника.

а) На незагруженном автомобиле
отрегулируйте расстояние между

I задней стороной соединительной

муфты и карданным валом, как по­

казано на рисунке.

Номинальное

расстояние........ .................58 ±0,5 мм

д) Ослабьте гайку.

е) Затяните гайку снова.

Момент затяжки........................... 69 Н-м

ж) С помощью молотка и зубила за­

контрите гайку.

2. Подсоедините,, карданный вал. Ис­

пользуя торцевой ключ, временно за­

тяните шесть болтов с тремя шайбами.

Установка

1. Установите карданный вал в сборе.

Эременно затяните болты крепления
Упорных подшипников.
2. Подсоедините карданный вал к ре­
дуктору заднего моста.

а) *сОвместите установочные метки
на фланцах и подсоедините вал.

: б) Затяните болты крепления.

Момент затяжки.,/.................... ...73 Н-м

б) На незагруженном автомобиле
отрегулируйте положение опорных

подшипников, как показано на ри­
сунке, и затем затяните болты креп­
ления подшипников к кузову.

Момент затяжки......................... 37 Н^м

в) Убедитесь, что центральная ли­
ния кронштейна опорного подшип­
ника перпендикулярна оси кардан­
ного вала.

6. Проверьте уровень масла в разда­
точной коробке.
