Подвеска
169
5. Установите декоративный колпак,
Примечание: (модели 2\/\/0) развал
задних колес не регулируется. Если
величина
развала
отличается
от
указанной, проверьте детали под-
вески и замените неисправные.
Регулировка развала
и схождения задних колес
(модели
4V^D)
1. Ослабьте гайки эксцентриков регу
лировки развала (на верхнем регули
ровочном рычаге) и схождения (на
нижнем рычаге подвески).
Внимание: ослабляйте гайки осто
рожно, чтобы не повредить эксцен
трики и их шайбы.
2. Попеременно вращая эксцентрики в
нужном направлении отрегулируйте
развал и схождение.
Номинальное значение:
Развал.......................... - 0°45'± 30’
Схождение.......................... 2±1 мм
Разница развала для левого
и правого колес.................не более 30’
Внимание:
- При вращении эксцентрика убе
дитесь, что втулка рычага пере
мещается плавно.
-
После регулировки убедитесь,
что разница положений эксцентри
ка и его шaйбьf менее двух делений
шкалы
- Во избежание повреждения экс
центрика, перед регулировкой под
домкратьте
автомобиль
или
ус
тановите
колеса
на
поворотные
блины.
3. После регулировки затяните гайки.
МРмент затяжки......................... 74 Нм
4. Процедура упрощается, если про
вести предварительную регулировку.
Для этого:
а) Отметьте точкой на регулировоч
ной карте измеренное и номиналь
ное значения углов установки лево
го и правого колес.
б) Считайте расстояние от стан
дартного до измеренного значений и
определите, на сколько делений и в
какую сторону нужно повернуть со
ответствующий эксцентрик.
в) Вращая эксцентрики, произведите
регулировку.
5. Измерьте расстояние от переднего
болта крепления левого нижнего ры
чага подвески до эксцентрика правого
нижнего рь(чага подвески.
развал
------------- схождение
Эксцентрик регулировки развала ©
4
12 мм 10 мм Е) мм 4 мм 2 ми о мм
1
1
1
1
)
-Г 30'
.1*15'
-ГОО'
Эксцентрик
регулировки
1
схождения 0 ^
-045'
Эксцентрик
° регулировки
схождений©
Эксцентрик регулировки развала 0

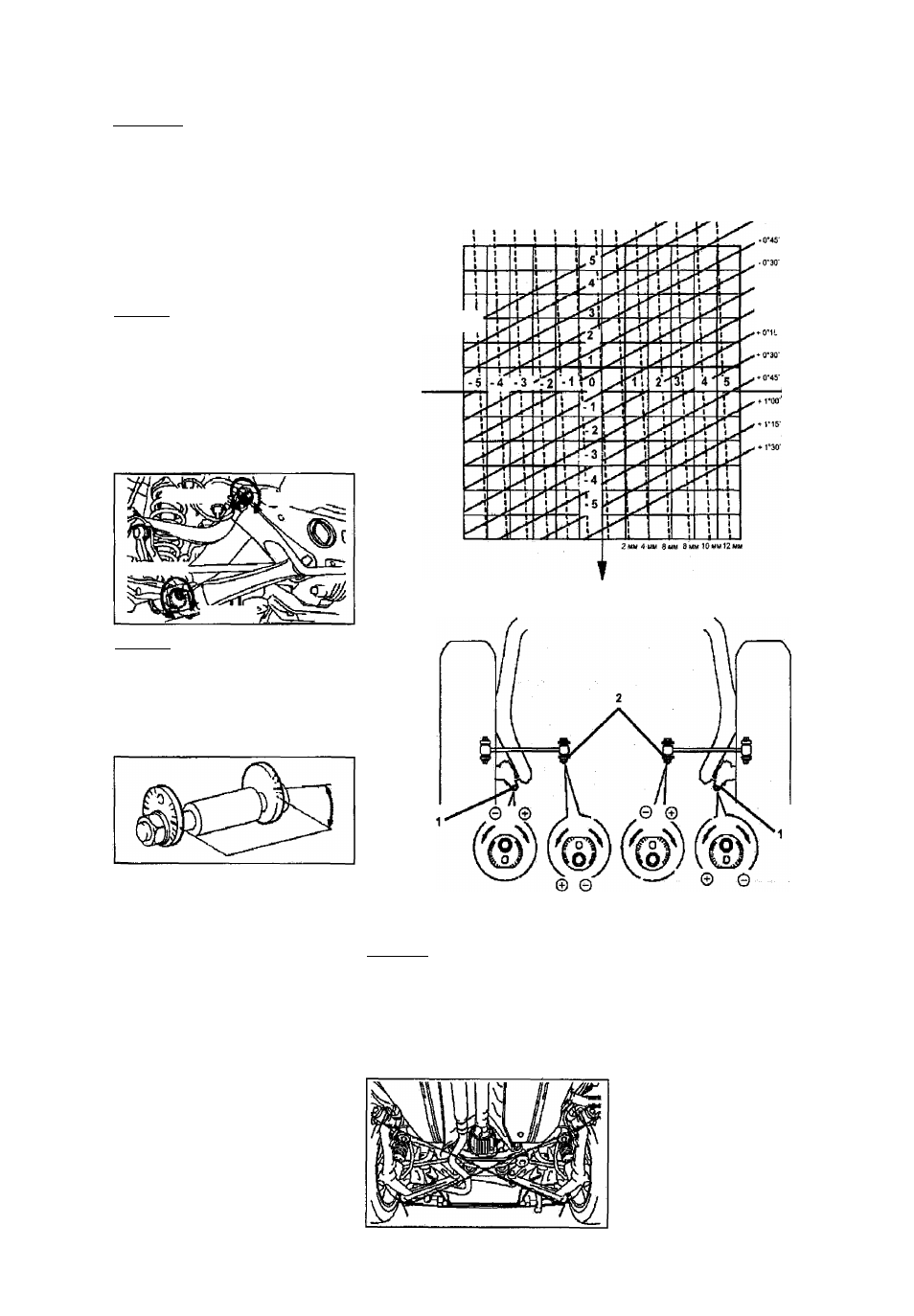

Регулировочная карта углов установки задних колес (модели 4У\ГО).
Внимание:
- Для болев точного проведения из
мерений переместите трубу сис
темы выпуска вверх (используйте
ветошь, чтобы не обжечься).
- При проведении измерений уста
новите
автомобиль
на
четыре
стойки таким образом, чтобы ко
леса касались земли.
6. Измерьте расстояние от переднего
болта крепления правого нижнего ры
чага подвески до эксцентрика левого
нижнего рычага подвески. Определите
разницу мехщу измеренными значе
ниями.
Номинальная разница
........
менее 6 мм
Если разница больше номинальной,
произведите регулировку развала и
схождения.
