54
Двигатель 1ZZ-FE (1,8). Механическая часть
в) Штангенциркулем измерьте диа
метр звездочки по роликам, как по
казано на рисунке.
Минимальный диаметр звездочки:
распределительного вала....97,3 мм
коленчатого вала...................51,6 мм
Если диаметр не соответствует ука
занному, замените звездочки с цепью.
2. Проверьте натяжитель цепи приво
да ГРМ и успокоитель цепи привода
ГРМ на износ.
Максимальный износ..................... 1 мм
3. Проверьте натяжитель цепи привода
ГРМ.
а) Убедитесь, что плунжер свободно
перемещается, когда храповик поднят.
б) Отпустите храповик и убедитесь,
что плунжер заблокирован.
Поднять
Двигается
Замена переднего сальника
коленчатого вала
Примечание: существуют два мето
да ("А" и '‘Б") замены переднего саль
ника коленчатого вала.
Замените передний сальник коленча
того вала.
А. При крышке цепи привода ГРМ сня
той с блока цилиндров,
а) При помощи отвертки и молотка
выбейте сальник.

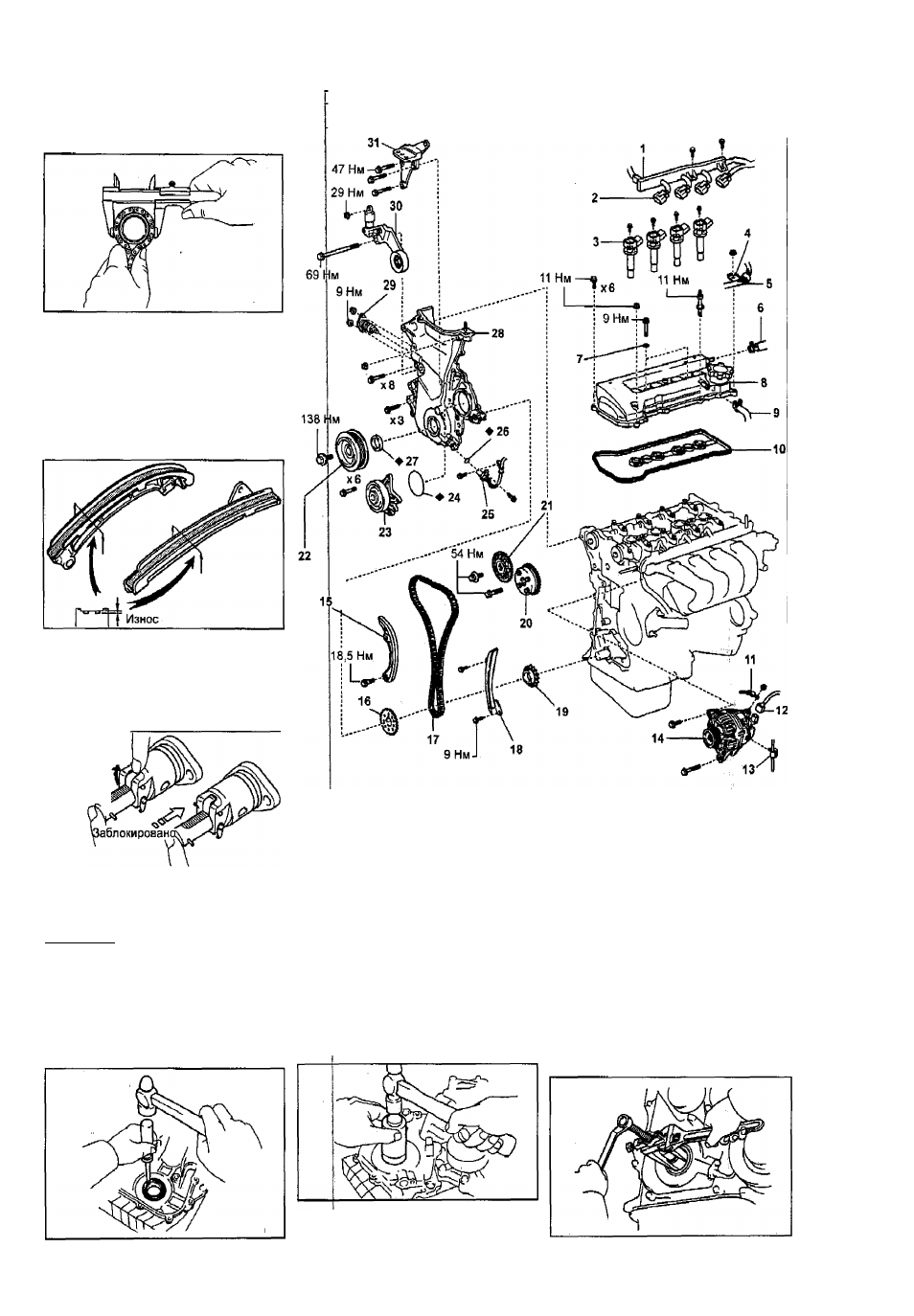

Снятие и установка цепи привода ГРМ. 1 - защитный кожух проводов,
2 - разъемы катушек зажигания, 3 - катушки зажигания, 4 - кронштейн жгута
проводов двигателя, 5 - жгут проводов двигателя, 6,9 - шланг системы вен
тиляции картера, 7 - шайба, 8 - крышка головки блока цилиндров, 10 - про
кладка, 11 - провод генератора, 12 - разъем генератора, 13 - держатель про-
водкй кондиционера, 14 - генератор, 15 - направляющая натяжителя цепи
привода ГРМ, 16 - ротор датчика положения коленчатого вала, 17 - цепь
привода ГРМ, 18 - успокоитель цепи привода ГРМ, 19 - звездочка коленча
того вала, 20 - звездочка системы \ЛГГ, 21 - звездочка распределительно
го ва1па, 22 - шкив коленчатого вала, 23 - насос охлаждающей жидкости,
24, 2ё - кольцевое уплотнение, 25 - датчик положения коленчатого вала,
27 - Ьередний сальник коленчатого вала, 28 - крышка цепи привода ГРМ,
29 - йатяжитель цепи привода ГРМ, 30 - натяжитель ремня привода навес
ных агрегатов, 31 - кронштейн правой опоры двигателя.
б) Используя оправку, молотком за- Б. При крышке цепи привода ГРМ. ус-
преЬсуйте новый сальник вровень с тановленной на блок цилиндров:
крышкой цепи привода ГРМ.
а) Используя спецприспособление,
извлеките сальник.
в) |iaHecHTe консистентную смазку
на кромку сальника!
