Электрооборудование кузова

299

Аудиосистема

Самодиагностика

1. Вход а режиме диагностики

("Service mode"),

aj Выключите магнитолу.
б) Поверните ключ зажигания в по­
ложение "АСС".

в) Нажимая кнопки "1" и "6" пульта

управления магнитолой, 3 раза нажми­
те кнопку "DISK".

DISC

г) Для подтверадения входа в режим

диагностики

должен

раздаться

тройной звуковой сигнал.

2. Выход из режима диагностики.

В течение 2 и более секунд нажи­
майте кнопку "DISK" или выключите
зажигание (OFF).

3. Считывание кодов.

а) Каждому компоненту присвоен

код физического адреса.
б) Индикация состояния компонен­

тов производится в порядке их фи­

зических адресов. Для пролистыва­

ния используйте кнопки "TUNE л" и
"TUNE V".

О юп

г

Ou

tune

V

I TUNEA

5ood

t u n e

V

T U N E A

риип

г

1

fU

T U N E V

TUNE A

СН ЕС

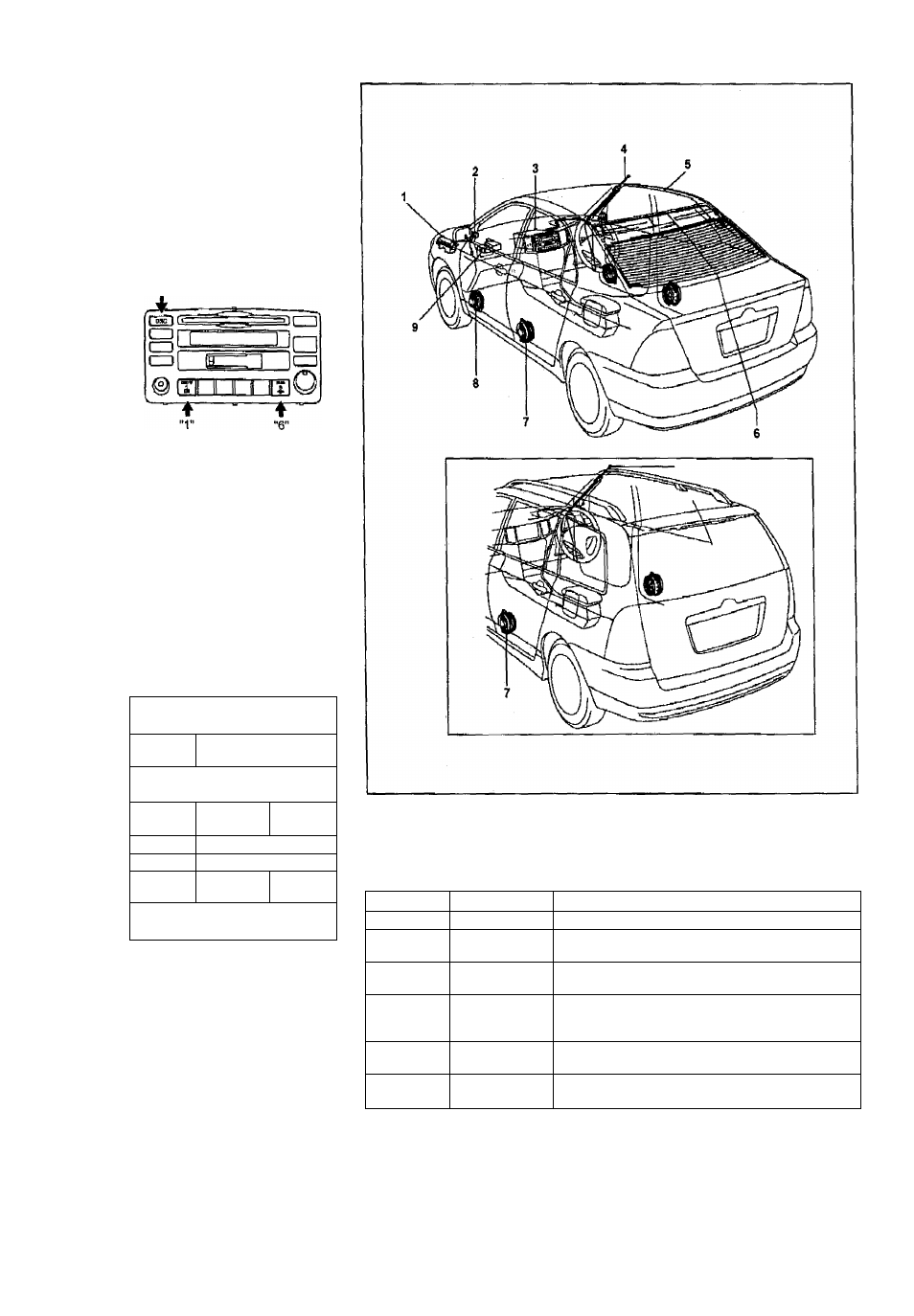

Расположение компонентов аудиосистемы. 1 - монтажный блок в мотор­
ном отсеке (предохранитель DOME), 2 - динамик высоких частот, 3 - ра­

диоресивер, 4 - антенна (на передней стойке), 5 - усилитель антенны,

6 - антенна (на заднем стекле), 7 ■ > задний динамик, 8 - передний динамик,
9 - монтажный блок под приборной панелью (предохранители TAIL, CIG).

Таблица. Результаты диагностики компонентов аудиосистемы.

в) Возможные значения состояний
приведены в таблице "Результаты

диагностики

компонентов аудиосис-

темы".

г) При необходимости повтора диаг­
ностики нажмите кнопку "1".

4. Режим детальной информации.

а) Если зарегистрированы коды не­

исправности (состояния "СНЕС" и
"ЕСНп"), нажатие кнопки "2" выводит
на дисплей детальную информацию
по данному компоненту.

б) Нажимая кнопки "TUNE", считайте
текущие коды и коды из памяти.

в) На рисунке показан пример выво-

.да диагностических кодов "44" и

"Е4"для устройства с адресом "440".

Индикация Расшифровка

Описание

good

Good (normal) нет кодов неисправности

пСоп

No connection

система определила компонент, но тот
не отвечает на диагностический запрос

ЕСНп

Exchange

определены один или более кодов
неисправности при обмене данными

СНЕС

Check

при отсутствии кодов неисправности при обмене

данными, определены один или более кодов

неисправности при диагностике

Old

Old version

обнаружены сохранившиеся коды при отклике
на диагностический запрос

nrES

No response

Компонент не отвечает ни на диагностические

запросы, ни на запрос входа в тестовый режим

г) Для возвращения в режим диаг­
ностики нажмите клавишу "3".

4. Диагностические коды см. в табли­

це "Диагностические коды аудиосис­

темы".

5. Стирание диагностических кодов.

а) Для стирания кодов нажмите и

удерживайте более двух секунд

клавишу "5" в режиме детальной
информации или в диагностическом

режиме при индикации "ЕСНп".
б) Полное стирание кодов подтвер­
ждается однократным звуковым сиг­

налом.
