191
Рулевое управление

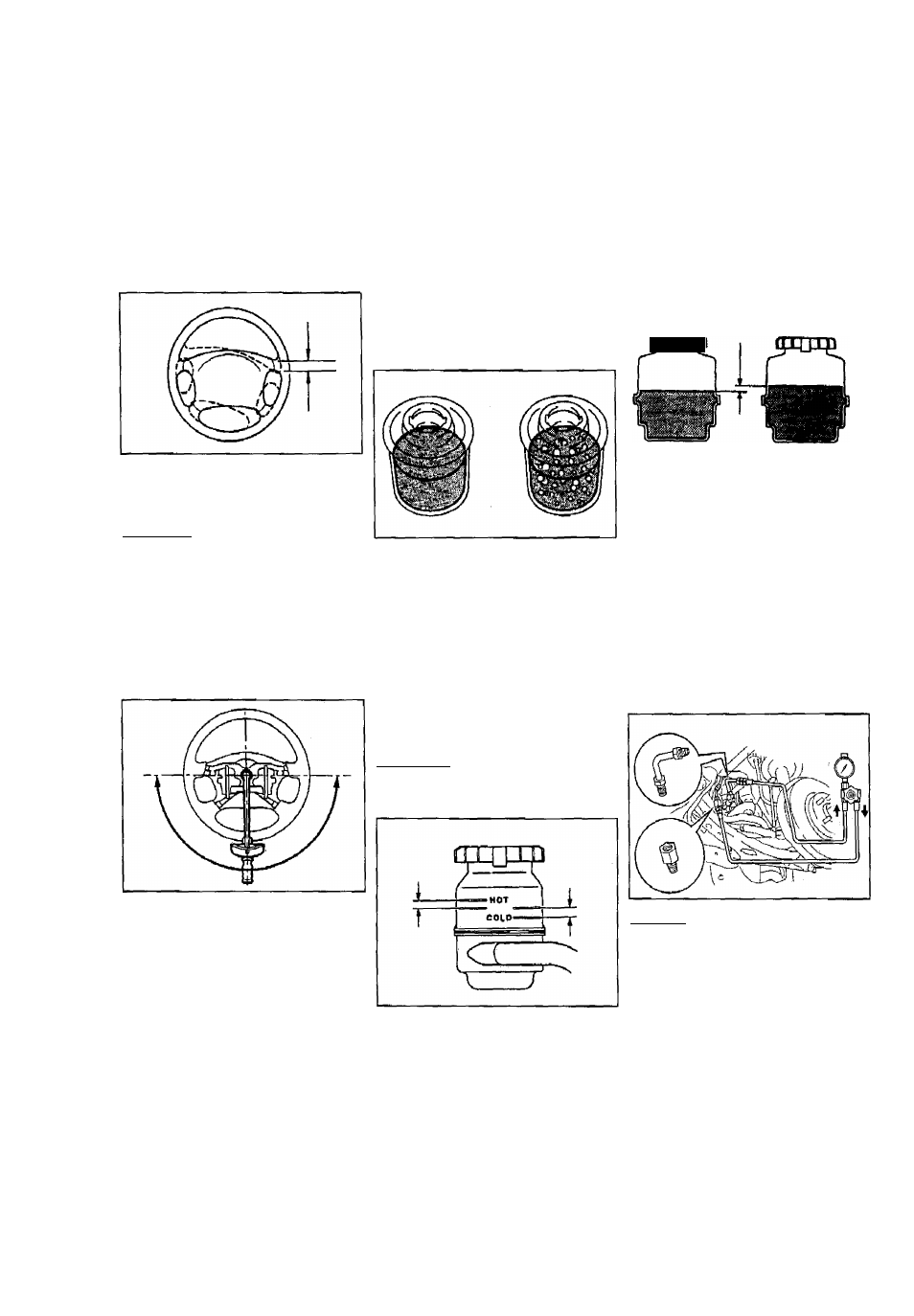

Проверка люфта
рулевого колеса
На неподаижном автомобиле, устано
вив колеса в положение движения по
прямой, покачайте руль из стороны в
сторону с небольшим усилием. Если
люфт превышает допустимый, произ
ведите ремонт,
Макоимальный люфт................... 30 мм
3. При выключенном двигателе по
верните рулевое колесо от упора до
упора несколько раз.
4. Опустите автомобиль.
5. Запустите двигатель и установите
обороты холостого хода.
6. Поверните рулевое колесо от упора
до упора, удерживая его в крайнем
положении 2 - 3 секунды. Повторите
эту процедуру три-четыре раза.
7. Выключите двигатель.
8. Проверьте отсутствие вспенивания
или эмульсификэции жидкости. При
наличии вспенивания или эмульсифи-
кации убедитесь в отсутствии утечек в
системе.
Проверка усилия
на рулевом колесе
Примечание: перед проведением про
верки, проверьте давление в шинах,
тип шин и поверхность контакта.
1. Установите рулевое колесо в на
правлении движения по прямой.
2. Снимите накладку рулевого колеса
{см. раздел "Снятие рулевой колонки").
3. Запустите двигатель и установите
обороты холостого хода.
4.
Используя динамометрический
ключ, измерьте усилие на рулевом ко
лесе в обоих направлениях.
Предельно допустимое
усилие..................................... 5,5 Н м
Если усилие на рулевом колесе боль
ше предельно допустимого, отремон
тируйте усилитель рулевого управле
ния.
5. Проверьте момент затяжки гайки
крепления рулевого колеса.
Момент затяжки........................ 50 Н-м
6. Установите накладку рулевого ко
леса.
Прокачка системы
усилителя рулевого
управления
1. Проверьте уровень рабочей жидко
сти в бачке (см. раздел "Проверка
уровня рабочей жидкости").
2. Поднимите переднюю часть авто
мобиля и установите ее на подставки.
5. Проверьте повышение уровня жид
кости.
а) Измерьте уровень жидкости при
работающем двигателе.
б) Выключите двигатель, подождите
несколько минут и измерьте уровень
жидкости.
Максимальное увеличение уровня
жидкости.................... ............. ....5 мм
Если увеличение уровня жидкости бо
лее 5 мм. прокачайте систему.
9. Проверьте уровень рабочей жидкости
(см. раздел "Проверка уровня рабочей
жидкости").
Проверка уровня
рабочей жидкости
1. Установите автомобиль на горизон
тальную площадку.
2.
При выключенном двигателе
проверьте уровень рабочей жидкости
и долейте ее в случае необходимости.
Рабочая
жидкость.......... ATF ÛEXROW® il или III
Примечание: если рабочая жидкость
прогрета - уровень жидкости нахо
дится в интервале "НОТ" на щупе,
если холодная - в интервале "COLD".
Менее 5 мм
Холостой ход Выключенный двигатель
6. Проверьте уровень рабочей жид
кости.
Проверка давления
рабочей жидкости
усилителя рулевого
управления
1. Подсоедините манометр.
а)
Отсоедините нагнетательный
трубопровод от корпуса насоса.
б) При помощи переходников под
соедините манометр, как показано
на риЪунке.
3. Прогрейте рабочую жидкость.
а) Запустите двигатель и установите
обороты холостого хода.
б) Поверните рулевое колесо не
сколько раз от упора до упора для
увеличения температуры рабочей
жидкости,
Температура рабочей
жидкости............ .........................80°С
4. Проверьте отсутствие вспенивания
или эмульсификации жидкости. При
наличии вспенивания или эмульсифи
кации прокачайте систему усилителя
рулевого управления.
Внимание: при установке кран мано
метра должен быть открыт.
2. Прокачайте систему усилителя ру
левого
управления
(см.
раздел
"Прокачка системы усилителя рулево
го управления").
3. Прогрейте рабочую жидкость.
а) Запустите двигатель и установите
обороты холостого хода.
б) Поверните рулевое колесо от
упора до упора два или три раза,
чтобы прогреть рабочую жидкость.
Температура рабочей
жидкости.............................. 75 - 80° С
4. Проверьте давление рабочей жид
кости при закрытом кране манометра.
При работающем на холостом ходу
двигателе закройте кран манометра и
измерьте давление.
Минимально допустимое
давление:.................... 7300 - 7800 нПа
