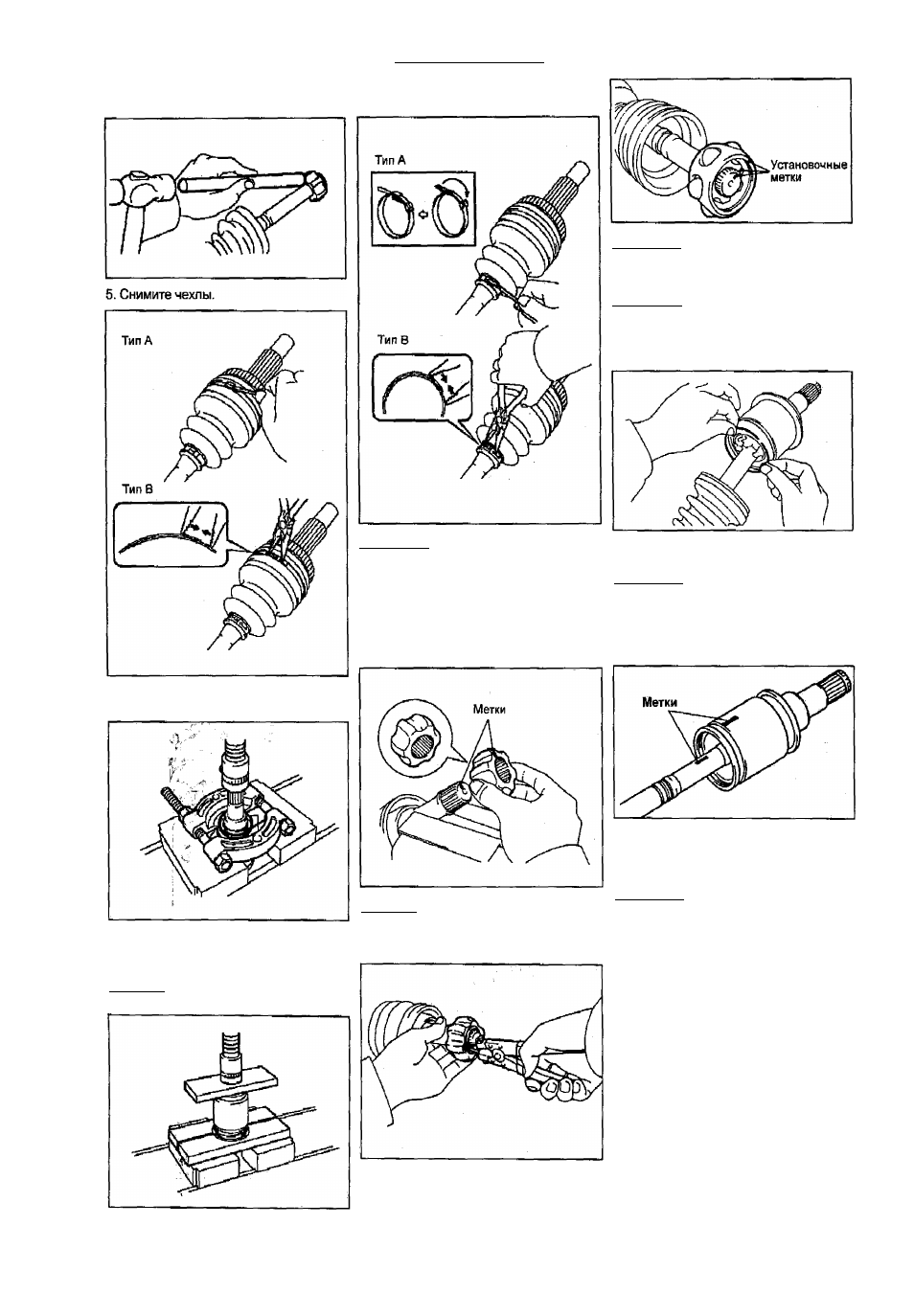

Приводные валы
165
г) Используя медный стержень и мо- 2. Установите на вал чехлы шарниров
лоток, снимите внутреннюю обойму, и хомуты крепления чехлов.
6, С помощью спецприспособления и
пресса снимите пыльник.
Сборка
1. Используя специнструмент и пресс,
установите новый пыльник.
Внимание: не повредите ротор дат
чика частоты вращения (ABS).
Примечание:
устанавливайте
сепа
ратор меньшим диаметром к наруж
ному шарниру.
г)
Установите шесть шариков.
Примечание: нанесите смазку на
шарики.
4. Установите обойму внутреннего
шарнира.
а) Установите стопорное кольцо.
Примечание: перед установкой обер
ните шлицы приводного вала изо
лентой,
чтобы
предотвратить
по
вреждение чехлов.
3. Установите внутренний шарнир,
а) Совместите установочные метки и
установите вн^реннюю обойму на
приводной вал, используя медный
Стержень и молоток.
б) Заложите смазку в обойму внут
реннего шарнира и чехол.
Примечание: при сборке используйте
только смазку, предназначенную для
шарниров.
Количество смазки............... 132-142 а
в) Совместите установочные метки,
сделанные перед разборкой.
Внимание: будьте осторожны, не по
вредите внутреннюю обойму.
б) Используя специнструмент, уста
новите новое стопорное кольцо.
в) Совместите установочные метки
и установите сепаратор на внутрен
нюю обойму.
г) Установите обойму на вал.
5. Установите хомуты чехлов.
а) Заложите смазку в наружный
шарнир и чехол наружного шарнира.
Примечание: при сборке используйте
смазку, предназиачеииую только для
шарниров.
Количество смазки...................71 -81 г
б) Убедитесь, что чехлы находятся в
проточках вала.
в) Зафиксируйте чехлы хомутами.
6. Проверьте приводной вал.
Установка
1. Установка производится в порядке,
обратном снятию.
2.
Используйте новые стопорные
кольца.
3. При установке совместите метки,
сделанные при снятии.
4. После установки залейте масло в
редуктор заднего моста (см. главу
'Техническое обслуживание и общие
процедуры проверки и регулировки") и
проверьте углы установки задних ко
лес и работу антиблокировочной сис
темы тормозов.
